方接圆变径过渡连接结构件

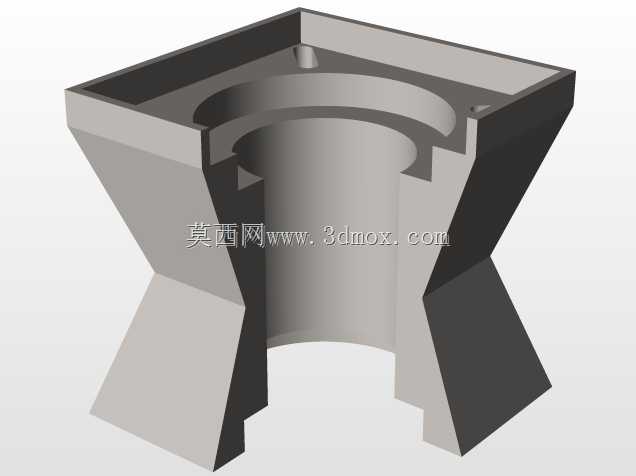

这类方接圆变径结构常应用在散料输送、流体导流的管路衔接场景中，比如粉体投料工位的料斗出料端、除尘系统的风道过渡段、工业设备的排料接口位置，核心作用是解决方形截面端口与圆形管路之间的平滑衔接问题，避免截面突变带来的物料卡滞、风阻陡增、流场紊乱等工程问题。从结构设计来看，该构件采用上下异径的过渡构型，上端为方形敞口结构，可直接与方形的设备出料口、料仓下沿贴合安装，方形端口的外翻边结构预留了螺栓紧固的安装面，安装时可搭配密封垫片实现端面密封，防止输送过程中出现漏料、漏风的问题；下端为圆形直筒段，可直接套接在对应直径的圆形输送管道上，直筒段的长度预留了足够的套接深度，配合卡箍或焊接固定即可完成可靠连接。中间的变径段采用多面斜壁平滑过渡的设计思路，没有出现直角弯折的突变结构，斜壁的倾斜角度经过流场验证，既可以保证散料依靠自重顺利滑落，不会在变径位置出现积料搭桥的问题，也能在气体输送场景下降低局部阻力损失，减少风道内的涡流产生。构件的壁厚设计兼顾了结构强度与轻量化需求，外壁的斜向支撑结构与内壁的环形加强筋配合，可承受料柱带来的垂直压力与管路连接带来的侧向载荷，避免长期使用过程中出现变形开裂的问题。安装边界方面，上端方形接口的边长尺寸与常见的标准方形料斗出口匹配，下端圆形接口的外径适配常规规格的输送管道，整体安装高度控制在合理范围内，不会占用过多的竖向安装空间，在设备改造、工位布局调整时可以直接替换同规格的传统变径接头，不需要额外改动周边的配套结构。在实际使用场景中，这类构件还可根据输送介质的特性调整内壁的光滑度要求，比如输送磨琢性较强的矿粉、砂石物料时，可在内壁增加耐磨衬层的安装位，输送食品级物料时可采用符合卫生要求的内壁抛光处理，适配不同行业的使用需求。
