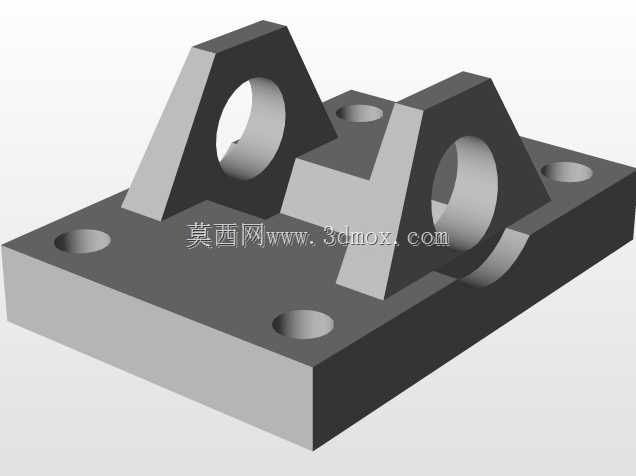

带双支撑耳座的多孔安装固定支座结构

该零件属于机械传动系统中的支撑类基础构件，主要用于各类中小型设备的转轴、铰接杆类部件的承载固定，常见于教学实训台架、小型输送线侧边挡轮安装、工装夹具的铰接点位、非标自动化设备的摆臂支撑位等场景，核心作用是为穿装在两个同轴耳孔内的轴类零件提供稳定的径向支撑，同时通过底座的安装孔实现与设备机架、安装面的刚性连接，避免支撑点位在受载时出现偏移、晃动。从结构设计逻辑来看，整体采用一体化铣削成型的结构思路，底座为矩形平板结构，四个角位分别设置沉头安装孔，安装孔的沉头深度可完全容纳内六角圆柱头螺钉的头部，保证安装后螺钉头不突出底座底面，确保支座与安装面完全贴合，不会出现安装间隙；底座上的四个安装孔采用对称排布，孔位间距预留了足够的扳手操作空间，安装时可直接从上方完成螺钉锁紧，无需额外避让结构。上部的两个支撑耳板采用梯形截面设计，相比等厚度的直板耳板，梯形结构在靠近底座的位置厚度更大，可有效提升耳板与底座连接位置的抗弯强度，避免轴类部件受径向载荷时耳板根部出现应力集中断裂的问题；两个耳板上的同轴通孔为核心安装位，孔的内壁预留了足够的配合长度，可适配铜套、滚动轴承等标准转动支撑件的压装，保证穿装的轴类零件转动顺畅，同时两个耳板的间距经过合理设计，既可以为轴上安装的摆臂、滚轮等部件预留足够的活动空间，又不会因间距过大导致轴的支撑跨距过长出现挠度变形。两个耳板之间设置的凸起加强筋结构，直接连接两个耳板的内侧壁与底座上表面，可进一步提升整个支撑结构的抗扭刚度，当耳板受到侧向载荷时，加强筋可分散部分应力，避免耳板出现侧向变形。从安装边界来看，该支座的底座底面为全平面加工，无凸起结构，安装时仅需要在配套的安装面上加工对应位置的螺纹孔即可完成固定，不需要额外加工避让槽；整体外形无尖锐外伸结构，安装后不会与周边的运动部件产生干涉，耳板顶部的斜角设计也可减少零件的整体重量，同时避免安装过程中尖锐边角划伤操作人员。在实际选型应用时，可根据所需支撑的轴径大小、载荷等级调整耳孔的直径、耳板厚度以及底座安装孔的间距，该结构的建模逻辑具备较强的参数化调整空间，仅需要修改对应尺寸参数即可快速衍生出不同承载等级的同类型支座，适配不同的设备安装需求。
