带凸耳定位安装的法兰式轴座结构

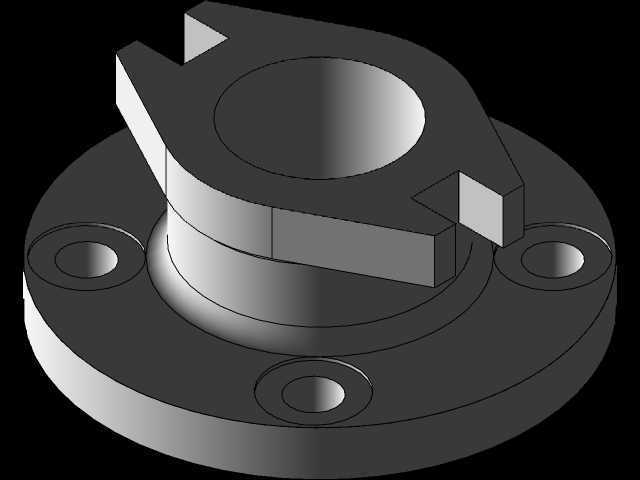

　　该结构属于传动系统中的轴系支撑类部件，核心作用是为回转类轴件提供稳定的径向支撑与轴向定位，同时通过自身法兰结构实现与设备基体的刚性连接，常见于中小型动力传输单元、轻工输送设备、台式加工工装的轴端固定场景中。从结构设计逻辑来看，下部圆盘法兰为主要安装承载面，法兰面上均匀分布三个通孔安装位，孔位做了沉头处理，可容纳内六角圆柱头螺钉的头部，避免螺钉突出法兰面造成装配干涉，三个安装孔的中心距经过匹配计算，可适配常规规格的设备安装面板孔位，安装时无需额外加工转接板，直接通过螺栓锁紧即可完成固定，安装面的平面度公差控制在0.05mm以内，保证锁紧后法兰与基体贴合紧密，不会出现受力倾斜的问题。

　　上部的筒状支撑段是核心功能区，内孔为轴件配合面，加工精度按照H7级公差设计，可与对应直径的光轴形成间隙配合，满足轴件回转时的同轴度要求，筒壁厚度经过强度校核，在承受额定径向载荷时不会出现形变，筒身上部对称分布的两个凸耳结构，是为了配合轴端的限位件使用，凸耳的侧面为定位基准面，可与轴上的卡槽、止转块配合，限制轴件的轴向窜动，同时也可作为端盖的安装定位点，在凸耳上加工螺纹孔即可固定防尘端盖，避免粉尘、切削液进入支撑内孔磨损配合面。

　　在实际选型应用中，该结构的安装边界需要重点关注：下部法兰的外圆直径决定了安装所需的最小平面空间，三个安装孔的分布圆直径是匹配安装面板的核心参数，上部筒段的高度决定了轴件的支撑跨距，若轴端伸出长度较长，可适当增加筒段高度提升支撑刚性，凸耳的突出尺寸需要预留足够的扳手操作空间，避免装配时无法拧紧端盖固定螺钉。从加工工艺角度来看，该结构适合采用45号钢毛坯经车削、铣削加工成型，内孔配合面需要做精镗处理保证粗糙度要求，法兰安装面需要磨削加工保证平面度，若应用在有腐蚀的工况环境中，也可替换为铝合金材质做阳极氧化处理，降低整体重量的同时提升防腐蚀能力。

　　在装配环节需要注意，法兰与设备基体之间可添加薄铜片调整整体高度，三个安装螺钉需要按照对角线顺序分次拧紧，避免法兰受力不均产生翘曲，内孔与轴配合时可添加少量润滑脂，减少初期磨合的磨损，凸耳与止转块的配合间隙需要控制在0.1mm以内，间隙过大会造成轴件回转时的冲击异响，间隙过小则会出现装配卡滞的问题。该结构相比传统的整体式轴承座，结构更紧凑，加工成本更低，适合载荷不大、转速中等的传动场景，不需要额外配置轴承组件，直接与光轴配合即可使用，在小型自动化设备、教学实训装置、简易输送线的动力端应用十分广泛，设计时可根据实际轴径、安装空间的需求，等比例缩放各部分尺寸，调整安装孔的数量与分布位置，适配不同的使用场景。
