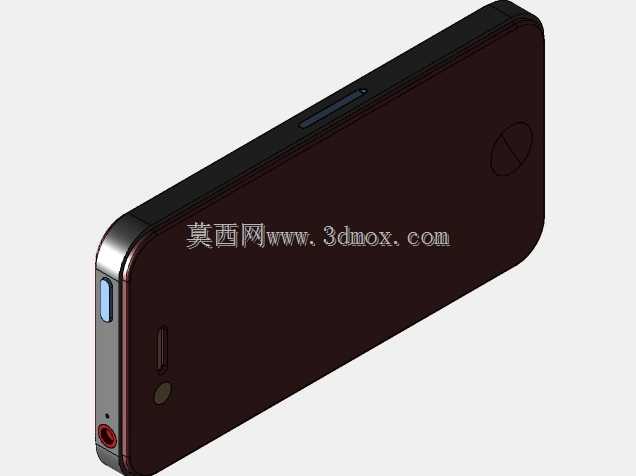

CATIA设计的苹果iPhone4外观结构数模

这款手持通讯终端的三维数模完整还原了经典直板触屏手机的结构特征，建模过程中优先考虑消费电子类产品的外观装配逻辑，所有曲面过渡均遵循量产机型的实际公差匹配要求。从实际应用场景来看，该数模可用于消费电子结构设计教学、经典产品逆向参考、数码周边配件的适配开发，比如手机保护壳的结构匹配、外接扩展配件的接口对位，都可以直接调用该数模完成干涉校验，省去实物测绘的繁琐步骤。设计思路上，建模时先通过多视角参考图定位机身中框的R角曲率，前后玻璃面板与金属中框的配合台阶严格控制在0.1mm的装配间隙范围内，避免出现装配错位的问题；机身侧面的按键开孔、底部的音频接口与数据接口位置，完全对应实际产品的内部元器件排布边界，不会出现开孔与内部结构冲突的情况。外形尺寸方面，整体机身厚度控制在9.3mm的边界内，长宽尺寸匹配3.5英寸屏幕的握持比例，背部摄像头的凸起高度、侧边静音键的滑动行程都在数模中做了精准还原，做配套结构设计时可以直接提取对应曲面做贴合设计。从功能特性的还原度来看，数模中区分了金属中框、前后玻璃盖板、侧边按键、接口防尘网等不同材质的结构分区，做渲染或者结构拆分时可以直接赋予对应材质属性，不需要额外做面的拆分处理；机身顶部的电源键、底部的扬声器开孔排布，都按照实际产品的出声孔位做了等比例还原，做声学配件适配时可以直接参考孔位的位置与孔径参数。对于结构设计从业者来说，这类经典消费电子产品的数模可以作为曲面建模的练习素材，尤其是金属中框与玻璃面板的过渡曲面处理，能够很好地锻炼G2连续曲面的建模能力；对于数码配件厂商来说，调用该数模可以直接完成保护套、贴膜、外接充电器等周边产品的结构匹配，缩短产品开发前期的测绘周期，避免因为尺寸测绘偏差导致的配件开模失败问题。建模过程中所有的实体特征均保留了参数化建模的历史记录，需要调整局部尺寸时可以直接修改对应参数，不需要重新绘制基础特征，适配不同衍生设计的修改需求。
