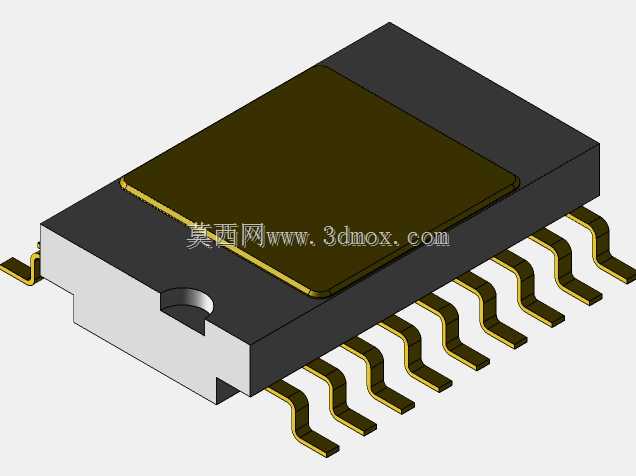

SMDIC封装扁平18底部钎焊元件结构

项目分类:3D模型 发布时间:2021-08-28 ID:250295
  • SMDIC封装扁平18底部钎焊元件结构

在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节,表面贴装IC的封装选型直接决定了整板的焊接良率、空间利用率与长期运行可靠性,这款18引脚底部钎焊的扁平封装SMDIC,正是针对高密度贴装场景优化的元器件封装结构。从实际SMT产线的应用需求出发,该封装采用鸥翼型引脚设计,引脚从封装本体侧面引出后向下弯折,末端形成平整的焊盘接触面,能够适配常规回流焊工艺的温度曲线,焊锡爬升过程中可沿引脚弯折面形成饱满的焊点,既保证焊接后的机械连接强度,也能在板卡受冷热冲击时,通过引脚的微小形变释放热应力,避免引脚与封装本体连接处出现断裂失效。设计过程中优先考虑了贴装时的视觉对位需求,封装本体一角设置了半圆形定位标识,对应IC引脚的1脚位置,可匹配贴片机的视觉识别系统,减少反向贴装的不良率;封装顶部的平整区域可兼容激光打标工艺,用于标注器件型号、批次等追溯信息,不会因表面凹凸导致打标字符模糊。从安装边界来看,该封装的引脚间距遵循标准表面贴装器件的间距规范,本体厚度控制在适配薄型板卡堆叠的范围内,布局时在封装本体下方预留的钎焊区域,可在焊接时形成辅助散热的焊锡连接面,将IC工作时产生的热量通过PCB表层的铜箔快速传导扩散,无需额外加装散热片即可满足中小功率IC的散热需求。不同于传统直插封装需要在PCB上钻设过孔,该全表面贴装结构可直接在PCB单面完成贴装焊接,大幅压缩板卡的正反面空间占用,适配便携类电子产品的紧凑内部空间设计要求;引脚的成型尺寸经过反复校准,既保证贴装时引脚不会因共面度偏差导致虚焊,也避免引脚过长在运输编带中出现形变,编带包装时可顺利进入贴片机的供料轨道,适配高速SMT产线的贴装节拍。在结构建模过程中,对引脚的弯折弧度、焊盘接触面的平面度、本体与引脚的连接位置都做了1:1的尺寸还原,可直接用于PCB布局时的封装库调用、板卡干涉检查,以及焊接工装的定位结构设计,帮助结构工程师在设计阶段提前预判器件与周边壳体、接插件的空间冲突,减少打样后的改模次数。
