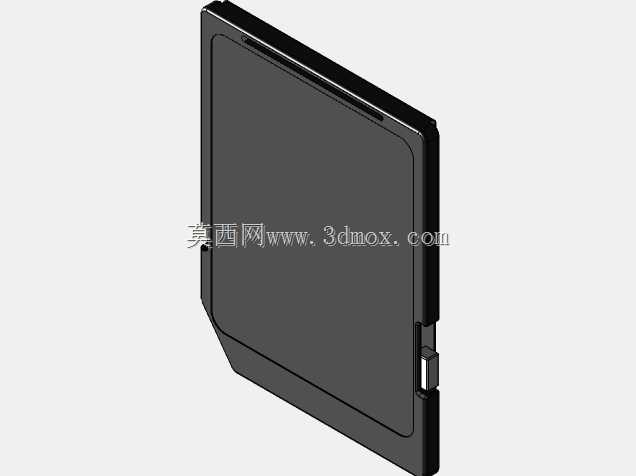

按实尺寸绘制的标准SD存储卡三维结构

日常做消费电子结构设计时，SD卡的配套卡槽、设备仓结构是绕不开的细节，很多新手做相关结构时容易忽略卡体的实际公差边界，要么预留间隙过大导致卡合松动，要么间隙不足出现装配卡滞，这个按实际尺寸绘制的SD卡结构，刚好可以作为各类数码设备结构设计的参考基准。从实际应用场景来看，SD卡作为通用的移动存储介质，广泛适配数码相机、嵌入式工业控制板、便携影音设备、车载多媒体终端、部分老旧型号的移动通讯设备，做这类设备的结构设计时，需要精准匹配SD卡的外形轮廓、侧边定位缺口、尾部金手指区域的位置，才能保证插拔顺畅、接触可靠。这个模型的设计思路完全贴合实际量产的SD卡规范，整体外形为带切角的薄片状矩形结构，切角位置是防呆设计核心，能避免用户插反损坏金手指或设备卡槽，侧边的微小凸台结构是卡合锁定的配合位，对应卡槽内的弹性卡扣结构，装配到位后会产生清晰的段落反馈，防止设备移动过程中存储卡意外脱出。做结构匹配时要注意，卡体的厚度方向公差需要严格控制，外露的金手指区域不能有结构干涉，否则会出现数据读取接触不良的问题；很多人做嵌入式设备的SD卡仓设计时，会忽略卡体插入后的预留退卡空间，导致卡插入后无法正常取出，参考这个实体模型做装配干涉检查，就能提前规避这类设计失误。另外卡体表面的防滑纹理、侧边的注塑分模线位置都做了还原，做产品外观渲染、结构装配验证时都能直接复用，不需要再额外调整基础轮廓尺寸，对于做数码产品结构设计、存储类配件开发的工程师来说，能省去大量测绘基础零件的时间，把精力集中在设备主体的结构优化上。实际选型匹配时，还要注意不同速率等级的SD卡外形尺寸完全一致，只是内部芯片排布有区别，外部结构没有差异，所以这个通用结构模型可以适配所有标准SD卡的配套结构设计，不需要针对不同速率等级单独调整卡槽尺寸，只需要在做PCB布局时对应金手指的定义调整电路走线即可。
