雪佛兰金领结汽车标识立体结构设计

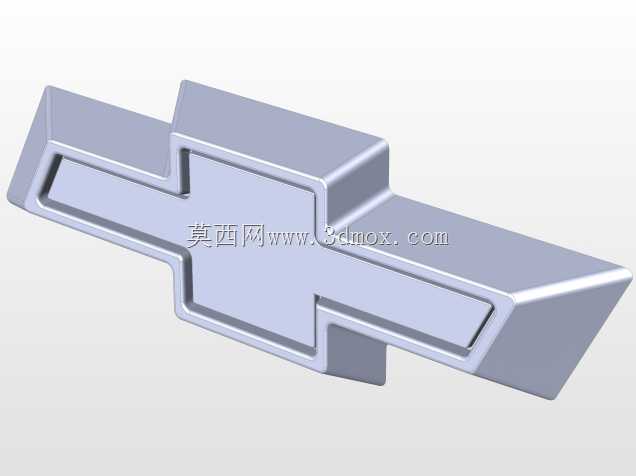

该立体标识为汽车品牌外饰标识件，主要应用于乘用车辆的前脸格栅、尾门、轮毂盖、方向盘中央等外露安装位置，承担品牌视觉识别、整车外饰质感提升的核心作用，是整车外饰系统中辨识度最高的外观零部件之一。从结构设计层面来看，该标识采用带围边的立体凸起结构，整体轮廓延续品牌经典的领结式对称造型，边缘做了等宽的凸起包边设计，中间标识面相对包边下沉一定深度，形成层次分明的立体视觉效果，相较于平面印刷标识，立体结构在不同光线照射下会形成自然的明暗光影差，大幅提升标识的视觉辨识度与外观质感。设计过程中首先确定了标识的对称基准，以横向、纵向双中心线为定位基准，保证左右两侧轮廓完全对称，避免安装后出现视觉偏移；边缘位置统一做了小半径圆角过渡处理，既能够消除注塑成型过程中的锐边应力集中问题，也能避免安装、使用过程中锐边划伤人员，同时圆角过渡可以让光线在边缘形成柔和的反光，进一步强化立体质感。标识背部预留了平整的安装贴合面，可适配3M胶粘贴、卡扣卡接两种主流的车标安装方式，安装面的平面度公差控制在0.2mm以内，保证安装后与车身曲面、内饰件表面完全贴合，不会出现缝隙不均、翘边等外观缺陷。整体厚度控制在8mm-12mm区间，既保证足够的立体视觉效果，也不会因为凸起过高影响整车通过性、或者在洗车、日常使用过程中出现磕碰损坏的情况。在实际装车应用中，该类标识需要匹配不同安装位置的曲面弧度，针对格栅安装的版本，背部安装面会随格栅曲面做随形设计，针对尾门安装的版本则会匹配尾门钣金的弧度做适配调整，保证安装后的贴合度。标识的表面处理可根据整车配置需求做镀铬、哑光银、熏黑等不同工艺处理，适配不同风格的整车外观设计，镀铬版本多用于常规家用车型，凸显精致感，熏黑版本多用于运动款车型，强化运动视觉属性。结构设计时还充分考虑了户外使用的耐候性需求，整体壁厚均匀控制在2.5mm-3mm区间，避免注塑过程中出现缩痕、翘曲等成型缺陷，同时壁厚均匀的结构在高低温交变环境下不会出现应力变形，保证长期使用后标识不会出现开裂、表面脱落等问题。标识的轮廓尺寸按照通用装车规范设计，整体横向长度根据安装位置不同分为三个规格，前脸用大规格长度约220mm，尾门用中规格长度约150mm，方向盘、轮毂盖用小规格长度约30mm-50mm，不同规格的结构比例完全一致，保证不同位置的标识视觉统一性。
