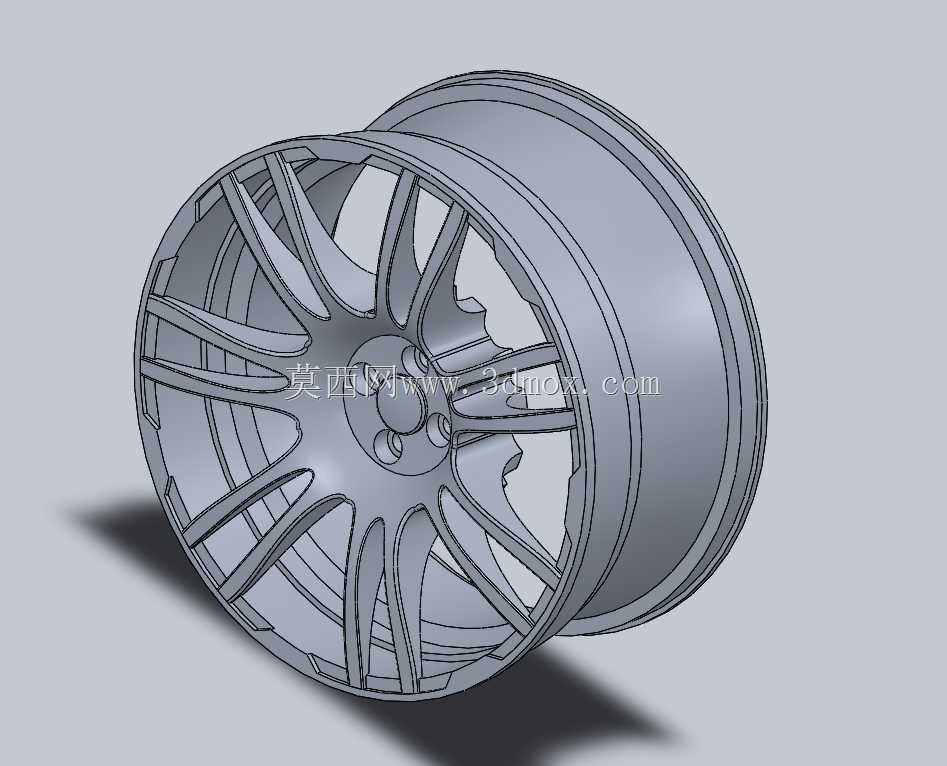

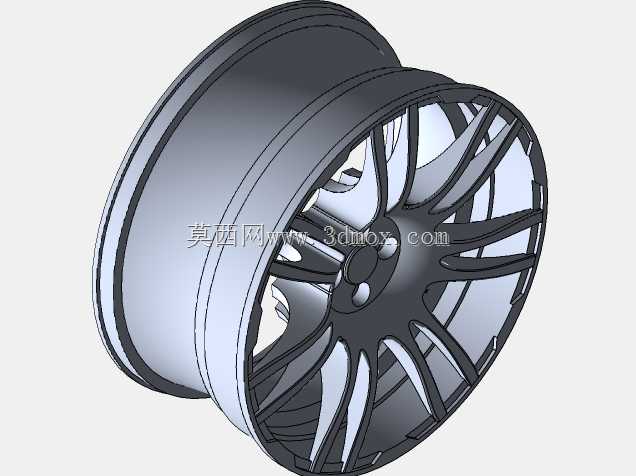

多辐条乘用车铝合金轮毂结构设计

这款轮毂结构的设计，首先要匹配乘用车底盘的安装边界，轮辋部分的胎圈座直径、轮缘宽度严格对应常规民用轿车的真空轮胎装配尺寸，中心孔位、螺栓孔分布圆直径完全适配主流家用车型的转向节安装接口，不需要额外加装变径圈或者孔位适配器就能完成装车匹配，安装面的平面度公差控制在0.05mm以内，避免装车后出现高速抖动的问题。从实际使用场景来看，这类多辐条结构的轮毂主要面向民用乘用车辆的日常道路行驶，覆盖城市铺装路面、高速巡航以及常规非铺装路面的通行需求，辐条的分布采用不等宽交错布局，在辐条和轮辋连接的位置做了圆弧过渡处理，分散车辆过弯、经过颠簸路面时传递到轮毂的冲击载荷，避免应力集中导致的辐条开裂问题。设计过程中优先平衡了结构强度和轻量化需求，轮辋主体采用等强度壁厚设计，靠近胎圈的位置局部加厚，应对轮胎充气后的张力以及行驶过程中胎侧传递的侧向力，辐条背面做了挖槽减重处理，在不降低辐条抗弯截面模量的前提下，尽可能降低轮毂整体的转动惯量，减少车辆起步、制动时的动力损耗，同时也能降低悬架下的簧下质量，提升底盘的滤震响应表现。辐条的造型采用流线型曲面设计，除了外观层面的视觉效果，实际行驶过程中能够引导气流穿过辐条间隙，流向刹车卡钳和刹车盘位置，带走制动过程中产生的热量，降低长距离制动时的热衰减风险。轮辋的气门嘴安装位预留了标准的通用孔径，适配常规的橡胶气门嘴以及金属防爆气门嘴，安装位周边做了局部加厚，避免气门嘴安装位置出现应力开裂。和刹车系统的匹配边界上，辐条内侧预留了足够的避让空间，能够兼容同尺寸车型配套的浮动式刹车卡钳以及常规尺寸的通风刹车盘，不会出现装车后辐条蹭卡钳的问题。整个轮毂的装配定位面做了防滑齿结构设计，螺栓紧固后能够避免轮毂和安装法兰之间出现相对滑动，保证大扭矩输出时的传动可靠性，轮缘部分采用标准的安全轮缘结构，轮胎亏气行驶时能够避免轮胎直接脱圈，提升极端工况下的行驶安全性。
