电脑散热用轴流风轮结构设计

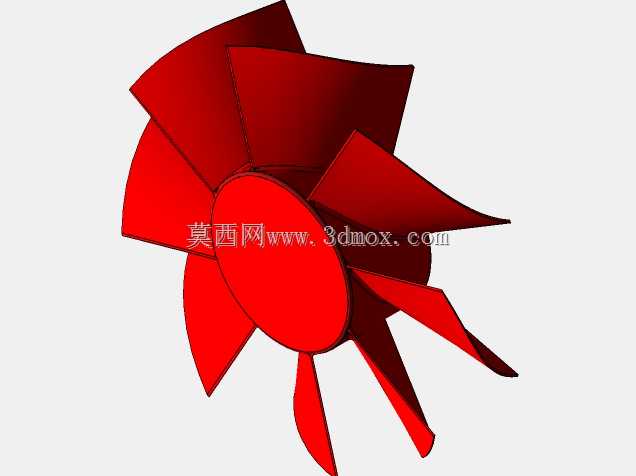

日常做消费电子散热结构配套时，这类轴流风轮是PC机箱、CPU风冷散热器、电源散热模块里最常见的核心动部件，区别于工业大流量风机，这类小尺寸风轮的设计核心是在有限安装空间内平衡风量、风压与运转噪音，避免出现风噪过大或者散热风量不足的问题。从结构设计逻辑来看，这款风轮采用中心轮毂加径向扭曲叶片的布局，轮毂部分预留了与电机转轴配合的安装位，设计时需要严格匹配常用微型直流电机的轴径公差，保证装配后同轴度误差控制在允许范围内，避免高速转动时出现动平衡超标引发的震动。叶片采用变截面扭曲设计，叶根位置厚度更大，保证与轮毂连接的结构强度，能承受长期高速旋转的离心力作用，叶尖位置做了减薄处理，同时调整叶片安装角，让气流沿轴向导出时减少紊流产生，降低运转过程中的气动噪音。实际选型适配时，要注意风轮的外径尺寸需要匹配散热风道的安装边界，通常这类小尺寸风轮的外径会比风道内壁单边预留0.5-1mm的间隙，既避免转动时叶尖剐蹭风道壁，又不会因为间隙过大产生气流回流损失风压。安装配合面上，轮毂端面需要做平面度管控，保证与电机转子端面贴合紧密，不会出现运转时的轴向窜动。这类风轮的应用场景不局限于台式电脑散热，在小型工控机箱、笔记本外置散热底座、桌面小型通风设备里也能适配使用，设计时针对不同的风压需求，可以调整叶片的数量与扭曲角度，比如需要更高静压的场景，可适当增大叶片安装角、提升叶片数，而需要低噪音的使用场景，则会适当降低叶片安装角，优化叶尖的线型切割角度，减少切割气流时的涡流噪音。建模过程中需要重点校验叶片的曲面顺滑度，避免曲面出现褶皱或者曲率突变，否则实际开模生产时会出现注塑缺陷，同时动平衡校正环节的配重结构通常会预留在轮毂端面或者叶根位置，方便生产时做动平衡校准，保证成品在额定转速下运转平稳，不会带动整个散热模块产生共振。另外叶片与轮毂的连接位置做了圆角过渡处理，避免应力集中，在长期高低温交变的工作环境下，不会出现叶片根部断裂的问题，适配常用的PBT或者ABS注塑材料的成型特性，减少注塑时的应力残留。
