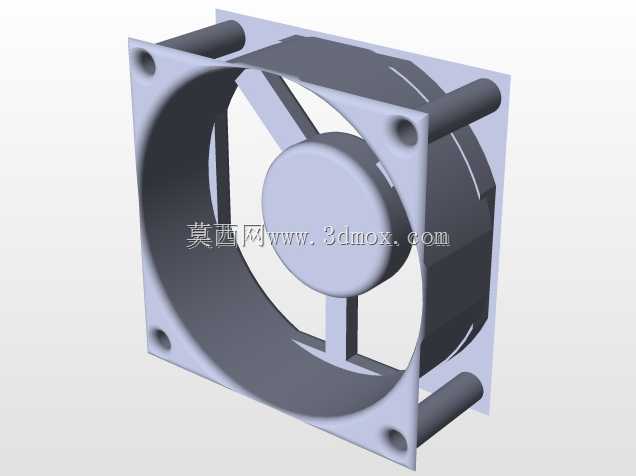

标准方形轴流电脑散热风扇结构设计

在消费电子、工业控制设备的热管理设计环节里，这类方形轴流散热风扇是应用覆盖度极高的风冷执行部件，小到台式电脑机箱、CPU散热器模组，大到工控机柜、小型电源设备的通风散热回路，都能见到同结构产品的身影。从结构设计逻辑来看，这款风扇采用行业通用的方形外框设计，四个角预留的安装孔位完全匹配主流机箱、散热模组的安装孔距标准，安装时无需额外定制转接支架，直接用标准螺丝即可完成固定，外框侧边的定位柱能在安装时快速对位，避免装配过程中孔位偏移的问题，大幅提升产线装配的效率。外框中部的支撑筋采用对称式布局，既能够为中心的电机安装座提供足够的结构强度，避免运输、装配过程中受力变形导致扇叶擦框，又尽可能减少了支撑结构对风道的遮挡，降低风阻带来的风量损耗。扇叶采用后掠式翼型设计，叶片曲面经过气动优化，在额定转速下能够推动空气形成稳定的轴向气流，将发热元件表面的热量快速带离，同时叶片的动平衡调校预留了足够的设计余量，能有效降低高速运转时的振动与风切噪音，适配桌面级设备对运行噪音的严苛要求。中心的圆形电机安装座为内置驱动电机、轴承组件预留了足够的容纳空间，座体与外框之间的同轴度公差控制在合理区间，保证扇叶运转时的径向跳动量处于标准范围内，延长轴承的使用寿命。在实际选型适配时，这类标准尺寸的风扇可以直接替换同规格的老旧故障风扇，也可以在新设备热设计阶段直接套用成熟的安装边界参数，不用重新开模定制外框结构，能够有效缩短产品的研发周期。从风道适配的角度来说，方形外框的结构能够更好地贴合机箱、散热鳍片组的平面安装面，减少安装缝隙处的气流漏损，相比圆形外框的同规格风扇，有效通风利用率更高，在有限的安装空间内能够实现更优的散热效率。设计过程中还充分考虑了批量生产的工艺性，外框、扇叶的结构都适配常规注塑成型工艺，没有复杂的倒扣或者薄壁结构，生产时的良品率更有保障，也能有效控制零部件的制造成本，适配大规模量产的需求。
