四轮轮式巡检探测机器人结构设计

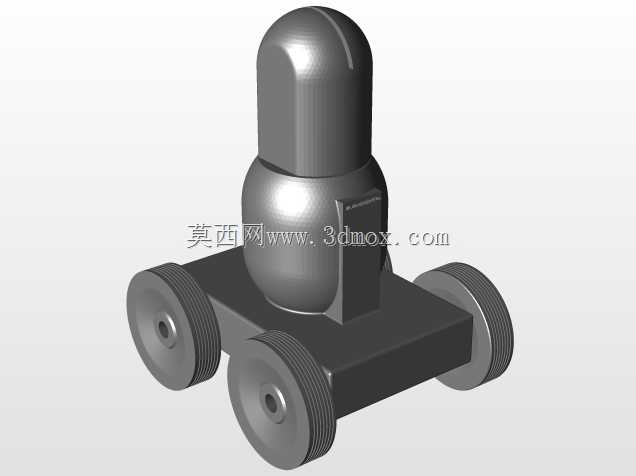

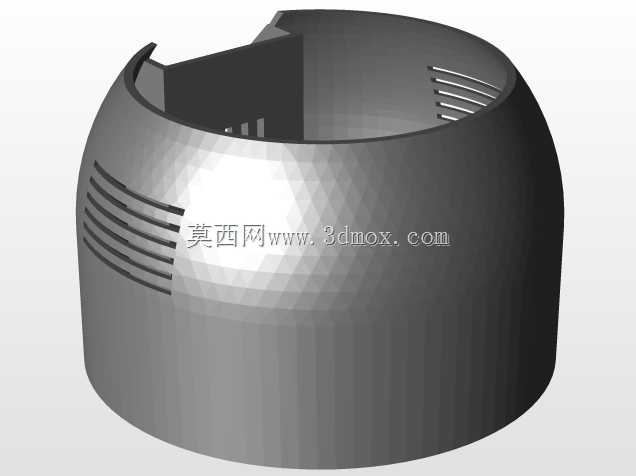

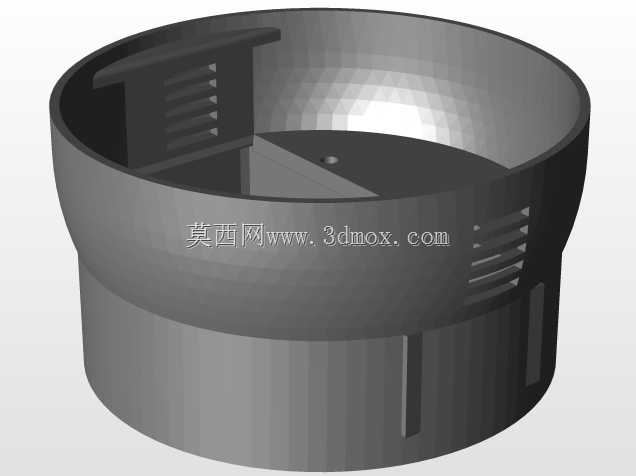

这款轮式移动探测载体的结构设计，核心围绕狭小空间内的低速巡检作业需求展开，整体采用四轮差速驱动布局，底盘主体为一体化矩形承载结构，四个驱动轮对称布置在底盘四角，轮面做防滑滚花纹理处理，可在平整硬质地面、环氧地坪、短绒地毯等常见室内作业面稳定行进，轮组与底盘的连接位置预留了足够的离地间隙，可轻松越过5mm以内的地面线缆、接缝等小型障碍，不会出现卡滞问题。上部搭载的探测舱体采用分段式流线造型，下部为球形过渡段与底盘安装面衔接，上部为圆柱加半球形封顶结构，这种造型一方面可以降低行进过程中的风阻，在有通风气流的管廊、车间环境中减少气流扰动带来的机身晃动，另一方面球形过渡段不存在结构应力集中点，在设备发生轻微碰撞时可以更好地分散冲击力，保护内部搭载的传感元件。从安装边界来看，底盘的四个轮组安装座均设置了统一规格的定位孔位，可根据实际作业场景更换不同材质、不同直径的轮体，比如在需要防静电的电子车间可更换导电橡胶轮，在有少量积水的工况下可更换带密封轴承的防滑轮，无需改动底盘主体结构即可完成适配。上部探测舱与底盘的连接采用快拆式法兰结构，法兰面设置了定位销与走线通孔，既可以保证舱体安装后的同轴度，避免重心偏移影响行进稳定性，也方便内部传感线路的布设与检修，不需要拆解底盘主体即可完成舱体的更换与维护。在功能设计上，四轮差速的驱动形式不需要额外设置转向机构，通过两侧轮组的转速差即可实现原地转向，最小转弯半径为零，非常适合在狭窄的设备间隙、管廊通道内作业，底盘内部预留了充足的电池与控制板安装空间，可根据续航需求匹配不同容量的供电模块，舱体内部的圆柱形安装空间可根据实际探测需求搭载气体传感器、温湿度传感器、小型摄像头等不同探测元件，半球形封顶结构可兼容全景摄像头的安装视角，不会出现结构遮挡探测视野的问题。整体结构没有冗余的复杂构件，所有零部件均采用易加工的常规构型，开模与制造成本可控，装配流程简单，后期维护时易损件的替换难度低，非常适合批量应用在室内厂区巡检、仓储环境监测、管廊隐患排查等场景中，结构设计的冗余度充足，可根据不同的作业需求快速拓展功能模块，不需要对主体结构做大规模改动。
