1.3mm规格16V4A直流电源插头结构

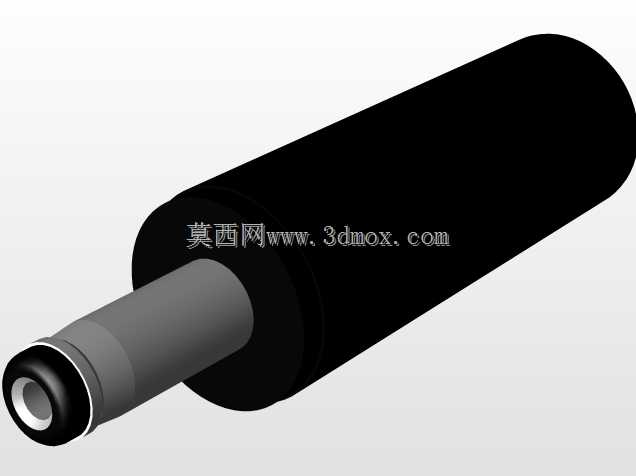

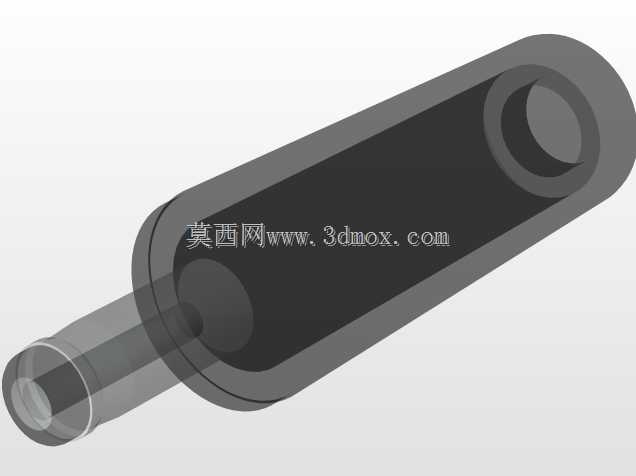

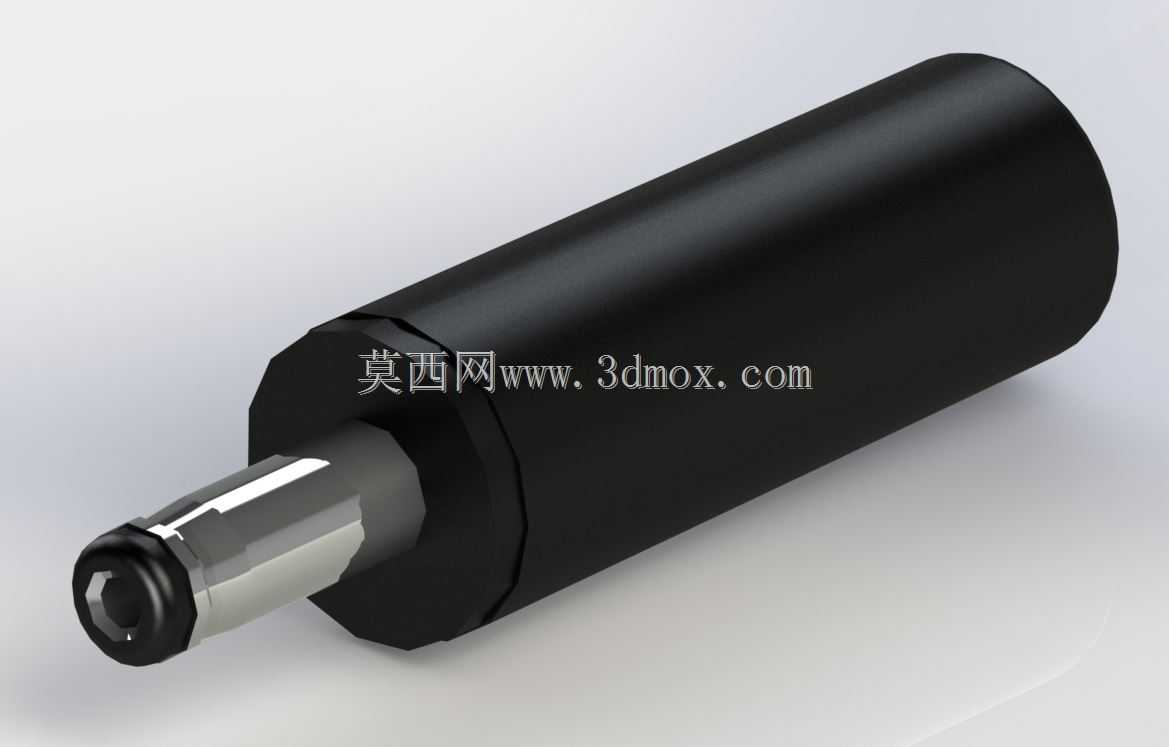

这类DC直流电源插头是低压小功率供电场景里应用极广的接插部件，常见于小型消费电子、便携检测仪器、桌面式小型工控模块、外置电源适配器的输出端连接环节，承担低压直流回路的导通与物理固定作用，适配16V额定电压下4A以内的持续载流需求，接触端的1.3mm外径规格属于行业内通用的小尺寸DC接口标准，能匹配对应内径规格的板端、线端插座，在小型化电子设备的供电链路里，这类插头的可靠性直接影响设备供电稳定性。从结构设计来看，插头整体采用同轴式布局，最前端为内凹式中心接触端，外层嵌套金属接触套筒，中间通过绝缘衬套实现正负极的物理隔离，尾部衔接注塑成型的应力释放护套，再往后延伸出线端的压接固定段，外部的黑色绝缘外壳采用六角防滑结构，方便组装时用工具夹持拧紧，不会出现外壳跟转导致内部接线脱焊的问题。设计过程中需要重点考量几个核心边界：首先是插合后的接触电阻控制，金属接触件采用镀镍表层处理，既保证导通性能，也能抵御日常使用环境下的氧化锈蚀，避免长期使用后出现接触不良、插头发热的问题；其次是绝缘耐压性能，正负极之间的绝缘件需满足16V工作电压下的爬电距离要求，杜绝极间击穿短路的风险；外形尺寸上，插头插合段的长度、金属套筒的外径公差需要严格匹配对应插座的尺寸公差，保证插合后既不会过松导致接触脱落，也不会过紧造成插拔困难、磨损插座接触弹片。安装使用层面，这类插头通常在组装时需要将供电线缆的正负极分别焊接到中心端子和外层套筒的焊片上，再通过尾部的注塑结构或者压接护套固定线缆，承受日常使用中的线缆拉扯力，避免焊点直接受力断裂；尾部的应力释放段做了渐变直径设计，能分散线缆弯折时的应力集中点，提升线缆根部的耐弯折寿命，适配经常需要插拔移动的供电场景。在结构建模时，需要重点还原插合段的配合公差、六角外壳的对边尺寸、尾部出线段的孔径参数，方便工程师在做整机结构设计时，提前预留插头的插拔操作空间，评估插头与设备外壳接口的匹配度，避免出现装配干涉、插合后插头与外壳剐蹭的问题；同时模型里还原的内部绝缘件与金属件的装配关系，也能帮助接插件选型人员快速判断该款插头的内部结构是否符合自身产品的安规要求，不用反复拆解实物核对结构。
