矩形外壳电力变压器结构设计

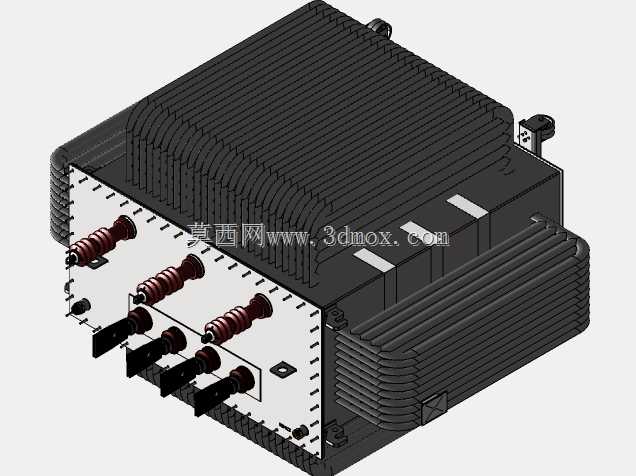

这款矩形壳体的电力变换设备，主要面向工业配电、中小型机电设备供电、新能源配套储能回路等场景使用，核心作用是完成不同电压等级的电能转换，同时实现输入输出侧的电气隔离，保障后端用电回路的运行稳定性。从结构设计来看，整机采用一体化压铸成型的散热壳体，壳体外表面布满连续的鳍状散热筋，相邻散热筋的间距经过热仿真优化，既保证自然对流状态下的散热效率，也避免积灰堆积堵塞散热通道，适配无强制风冷的长期运行工况。接线区域集中布置在壳体单侧面板上，高压侧与低压侧接线端子采用分层排布设计，高压接线柱采用带绝缘护套的柱状结构，低压侧采用插拔式接线端子，不同电压等级的端子之间预留足够的电气安全间隙，面板上预留的固定孔位可直接加装绝缘防护挡板，满足户外安装的防触电防护要求。壳体顶部与侧部分别设置吊装固定耳，耳孔位置经过重心校核，吊装过程中可保持整机平衡，不会出现侧倾磕碰接线端子的问题。安装边界方面，整机底部预留标准安装孔距，可直接固定在槽钢支架或设备舱内的安装底板上，接线面板朝向操作侧时，预留的接线操作空间不小于150mm，方便后期运维时的线缆拆装与端子紧固。设计过程中充分考虑了不同应用场景的适配性，壳体边角采用圆弧过渡处理，避免安装过程中尖锐边角划伤施工人员，壳体拼接处采用嵌入式密封槽结构，加装密封胶条后可达到常规户外使用的防护等级，无需额外加装外防护罩即可直接在非极端恶劣的室外环境部署。内部绕组与壳体之间预留绝缘支撑安装位，可根据不同电压等级的绝缘要求适配对应的绝缘衬垫，接线端子与面板之间采用绝缘套隔离，避免大电流运行时出现面板带电的安全隐患。整机的结构强度经过校核，壳体可承受常规运输过程中的振动与冲击，内部元器件不会因运输颠簸出现移位或接线松脱的问题，安装完成后无需额外进行内部结构调整即可完成接线投用。
