电子控制器用安装式低频变压器结构

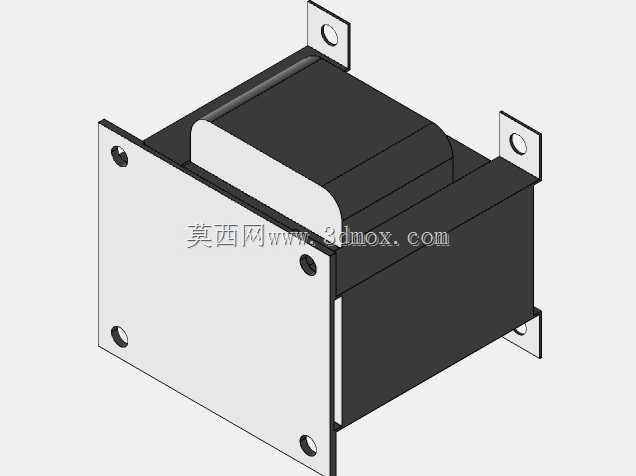

这款变压器主要面向工业电子控制器、小型工控终端、低压配电信号回路等场景做电压匹配与电气隔离使用，在实际设备布局中，这类器件通常布置在控制腔体内侧的安装板上，既要避开强电走线的干扰区间，也要预留足够的散热间隙，避免周边功率器件的热辐射叠加导致绕组温升超标。从结构设计来看，整体采用带安装耳的框架式外壳，四个带安装孔的固定支耳分别向壳体外侧延伸，支耳上的通孔适配常规M3/M4规格的安装螺钉，安装时可直接固定在设备的金属安装板或者绝缘衬板上，不需要额外设计定制固定支架，能有效减少结构件的配套数量，压缩装配工序时长。壳体正面为平整的金属端板，端板上预留的固定孔用于封装内部铁芯与绕组组件，同时端板平面可作为接线端的布置基准面，方便现场接线时的端子对位，避免接线过程中导线与壳体锐边接触造成绝缘层破损。设计过程中优先考虑了电磁屏蔽的需求，金属外壳可将绕组工作时产生的漏磁约束在壳体内部，减少对周边控制板上信号采集回路的电磁干扰，同时外壳的结构强度可抵御设备运输、运行过程中的振动冲击，避免内部铁芯叠片出现移位、绕组绝缘层出现磨损的问题。安装边界方面，这类变压器的外伸支耳决定了安装平面需要预留的最小固定空间，设计安装位时需要在壳体周边预留至少10mm的间隙，一方面满足空气对流散热的需求，另一方面也方便接线操作时的工具活动空间，不会因为周边器件排布过密导致螺丝刀等工具无法伸入拧紧接线端子。绕组与铁芯的封装结构采用了绝缘浸漆处理，配合外壳的防护结构，可适应常规工业现场的温湿度环境，在无强腐蚀气体的控制柜体内部可长期稳定运行，实现输入输出侧的电压转换、电气隔离功能，为后端的控制电路提供稳定的低压供电，同时阻断强电侧的干扰信号串入控制回路，保障控制逻辑的稳定运行。
