方形基座涡流制冷管结构设计

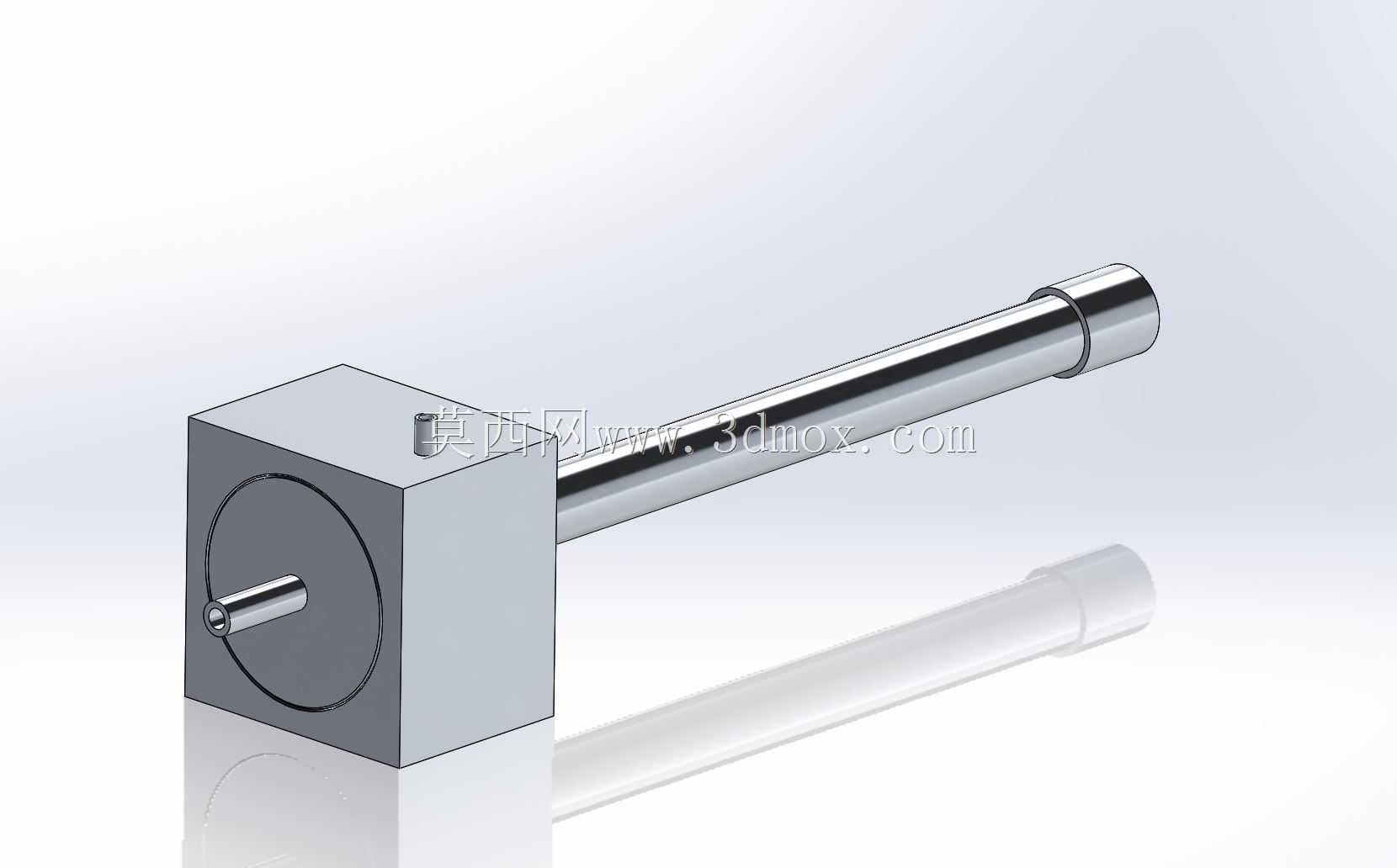

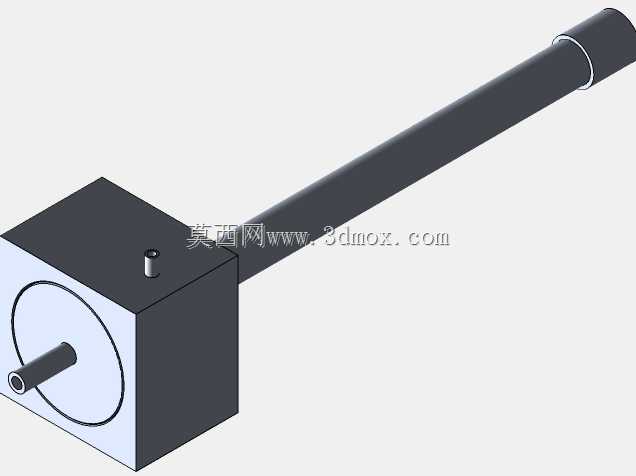

这款涡流管的结构设计，首先要兼顾工业现场狭小安装空间的适配需求，方形基座的构型并非随意选择，而是考虑到设备侧装、面板嵌装时的定位便利性，相比传统圆柱形涡流管，方形基座可直接通过基座上的安装孔完成固定，无需额外加工适配抱箍，在点式冷却工位的部署中能大幅缩减安装准备工时。长管状的主体延伸段，是为了将冷端气流精准输送到需要降温的点位，比如机加工过程中刀具切削点的局部冷却、电子元器件焊装后的快速降温、工业检测镜头的恒温防护等场景，都需要冷端出口尽可能靠近目标区域，避免冷量在输送过程中出现不必要的损耗。

从功能实现逻辑来看，这款涡流管依靠压缩空气输入即可完成冷热分流，无需额外的制冷剂接入，也没有运动磨损部件，这一特性决定了它在防爆工况、高粉尘工业场景下的适配性，不会像传统压缩制冷设备那样存在冷媒泄漏、运动件卡滞的风险。设计过程中，基座内部的涡流腔流道做了平滑过渡处理，压缩空气进入腔室后形成高速涡流，热端气流从长管末端的可调结构排出，冷端气流从基座侧部的短接口输出，通过调整热端的节流开度，就能匹配不同工况下的冷量需求与降温幅度。

安装边界方面，方形基座的端面尺寸控制在常规气动元件的安装孔位兼容范围内，长管段的外径做了统一规格设计，可适配常规的气动快插接头，现场部署时不需要定制特殊规格的连接配件。基座侧部的进气接口与冷端出口采用不同的口径区分，能避免现场安装时出现管路接反的问题，长管段的长度设计也考虑了常见工位的距离需求，既不会因为管段过短导致冷端无法抵达目标点位，也不会因为管段过长增加不必要的安装空间占用。在实际设备选型中，这类涡流管常被集成到自动化产线的冷却工位，配合电磁阀可实现冷却气流的通断控制，针对高速切削的刀具冷却场景，冷端输出的低温气流可直接吹向切削接触区，既能够降低刀具工作温度延长使用寿命，也能避免切削液带来的工件表面污染问题，在一些不允许使用液态冷却介质的加工场景中，这类涡流制冷元件是非常实用的冷却解决方案。
