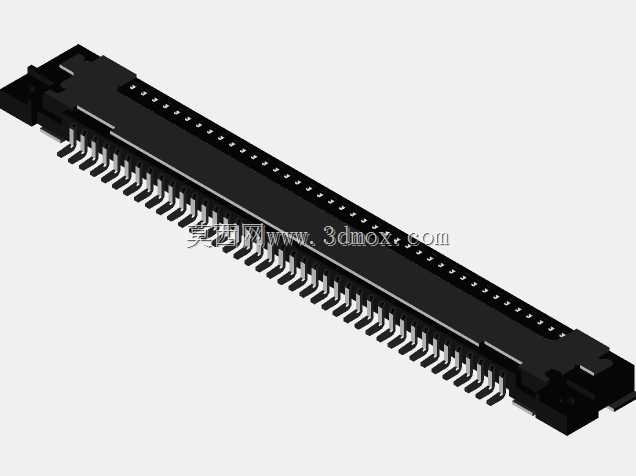

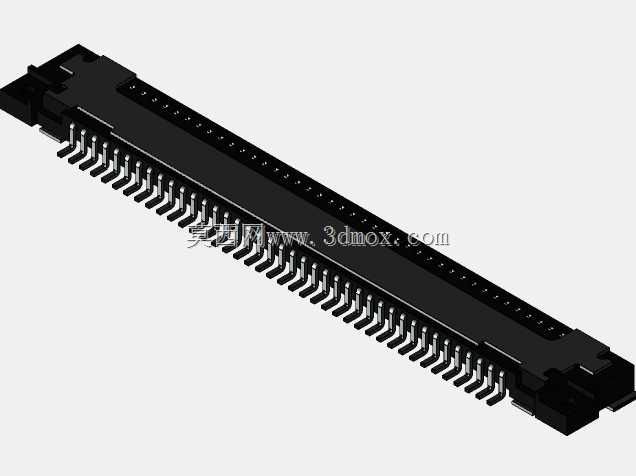

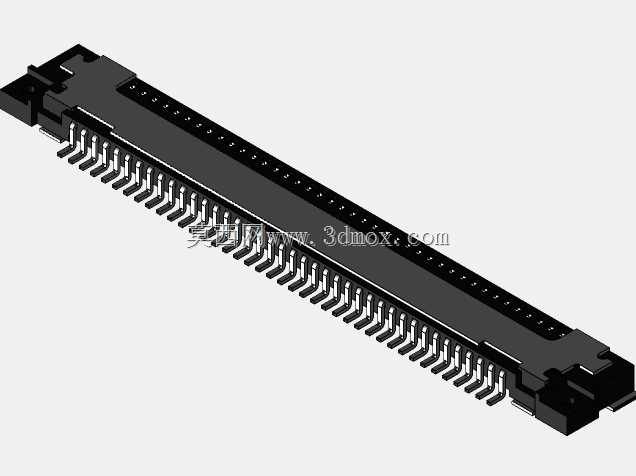

0.4mm节距40针SMD贴片IDC连接器结构

这款贴片式IDC连接器主要面向高密度板间信号互联场景，在便携消费电子、小型工控板卡、嵌入式通信模块这类对安装空间有严苛限制的设备中应用较多，能够在极小的板上占用面积内完成40路信号的并行传输，替代传统飞线与大间距排针排母组合，压缩整机内部的布线空间占比。从实际选型适配角度看，该连接器采用表面贴装工艺设计，引脚共面度控制在贴片工艺允许的公差范围内，可直接适配常规SMT回流焊生产流程，无需额外开设过孔进行波峰焊工序，能有效降低PCB制版成本与产线焊接工序复杂度。产品的接触端采用IDC刺破式压接结构，无需提前对线芯做剥线上锡处理，配套对应规格的扁平排线直接压入即可完成线缆端的可靠连接，接触弹片的卡接结构能保证线缆压入后不会受常规振动影响出现松脱，接触电阻维持在稳定区间，避免信号传输过程中出现瞬断或衰减超标的问题。设计过程中优先控制了整体的外形边界，整体长度控制在20.6mm，宽度仅2.75mm，本体高度1mm，在PCB上布设时不会对周边布设的贴片阻容件、低矮芯片造成空间干涉，安装定位点设置在连接器本体两端，贴片机视觉识别时可快速抓取定位特征，减少贴装偏移的不良率。连接器本体采用耐高温工程塑料注塑成型，可承受回流焊过程中的峰值温度而不发生形变，接触引脚采用铜合金基材镀覆处理，兼顾导电性能与焊接可靠性，插拔导向结构设置在接口两端，排线压接时可自动对位，避免针脚错位导致的相邻线路短路问题。在结构强度设计上，连接器两侧设置了贴片固定焊盘，除了信号引脚的焊接固定外，额外的固定焊盘可提升连接器与PCB板的结合强度，在反复插拔压接排线的过程中不会出现引脚脱焊、本体翘起的问题，适配量产组装过程中的工序操作强度，也能满足设备后续维护过程中的线缆更换需求。
