机器视觉用ELPUSB接口摄像头结构设计

在CNC加工设备的视觉对位、工件尺寸检测、来料识别工位上，这类USB接口摄像头是出镜率极高的成像组件，不少小型自动化设备的视觉单元都会选用同规格产品做图像采集端。这次做的结构模型特意去掉了外部冗余的外壳结构，直接还原核心的镜头组件、安装基板与接口部分，方便做设备集成时直接调取装配，不用再额外做结构简化处理。

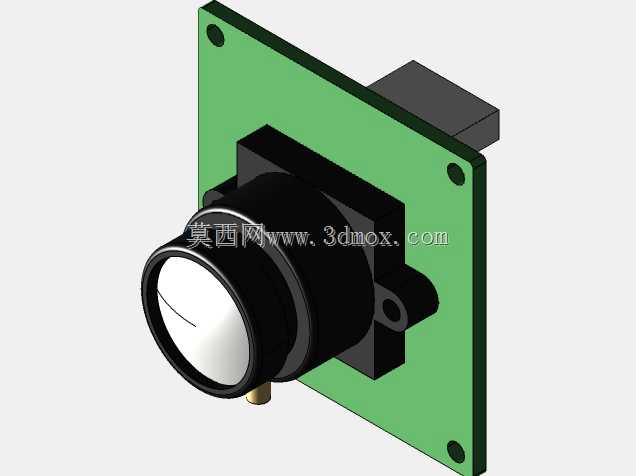

从实际安装边界来看，核心的安装基板为方形板材结构，四个角预留了标准安装孔位，孔位间距适配多数小型视觉模组的安装支架，不管是直接锁在设备的铝型材立板上，还是搭配角度调节支架做俯仰调整，都不需要额外做转接板设计。镜头部分从基板正面凸出，整体镜头外径适配常规的M12镜头规格，前端的镜片保护圈做了台阶结构，后续如果要加装滤光片、防尘罩，直接顺着台阶定位就能完成装配，不用额外做定位治具。基板背面预留了USB接口的凸起安装位，接口高度刚好避开常规的电路板布线区域，插接线材时不会和背面的电容、电阻元件产生干涉。

设计过程中特意核对了实际产品的装配公差，镜头和后方CMOS电路板的安装座做了定位凸台，保证镜头光轴和成像面的垂直度，避免装配后出现画面一侧清晰一侧模糊的问题。镜头侧面预留的对焦调节凸耳，在模型里也做了还原，实际调试时不用拆下整个模组，直接用小拨杆转动镜头就能调整焦距，适配不同工作距离的检测需求，不管是近距离的工件表面缺陷检测，还是稍远距离的工位物料有无识别，都能通过焦距调整满足成像要求。

从功能特性来说，这类摄像头不需要额外的采集卡供电，直接通过USB接口传输数据同时取电，对于小型自动化设备来说能省掉独立的供电线路布置，减少柜内的布线复杂度。模型还原的结构没有做多余的外观修饰，所有结构都是实际装配中会用到的配合面，导入装配环境后可以直接做干涉检查，比如确认镜头伸出长度会不会和加工区域的运动部件产生碰撞，安装基板的厚度会不会影响后方接线空间，甚至可以直接在模型基础上设计配套的防尘护罩、补光板安装位，不用重新测绘实物尺寸。

不少工程师在做小型视觉站设计时，经常因为找不到准确的摄像头模型，只能大概画个方块代替，最后装配时经常出现镜头和护罩干涉、安装孔位对不上的问题，这个还原度足够的结构模型，能直接在设计阶段就把所有安装边界确认清楚，减少后期加工装配时的改模次数。尤其是在做CNC机内的视觉对刀、工件原点校正工位设计时，摄像头的安装位置距离加工区域很近，必须精准确认镜头的凸出尺寸，避免加工过程中切屑飞出砸到镜片，或是主轴运动时撞到摄像头，模型里的所有外形尺寸都和实物匹配，能直接用来做安全距离校核。
