计算机显卡鼓风式冷却叶轮结构设计

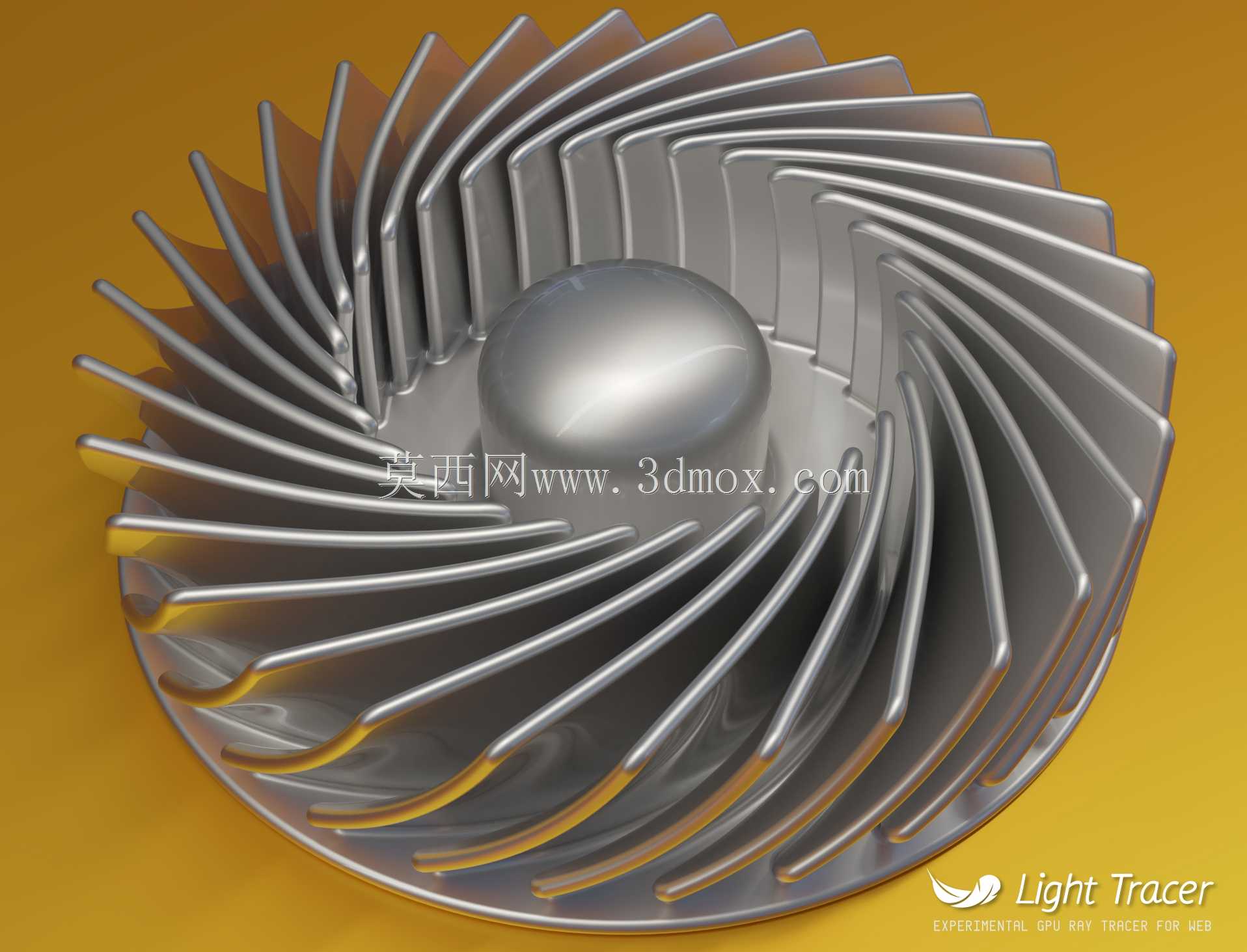

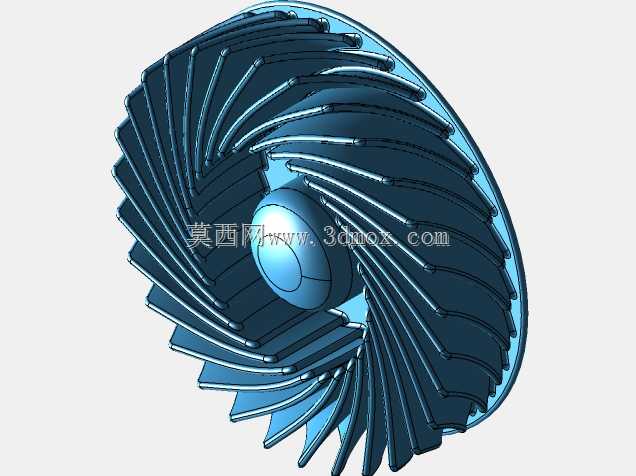

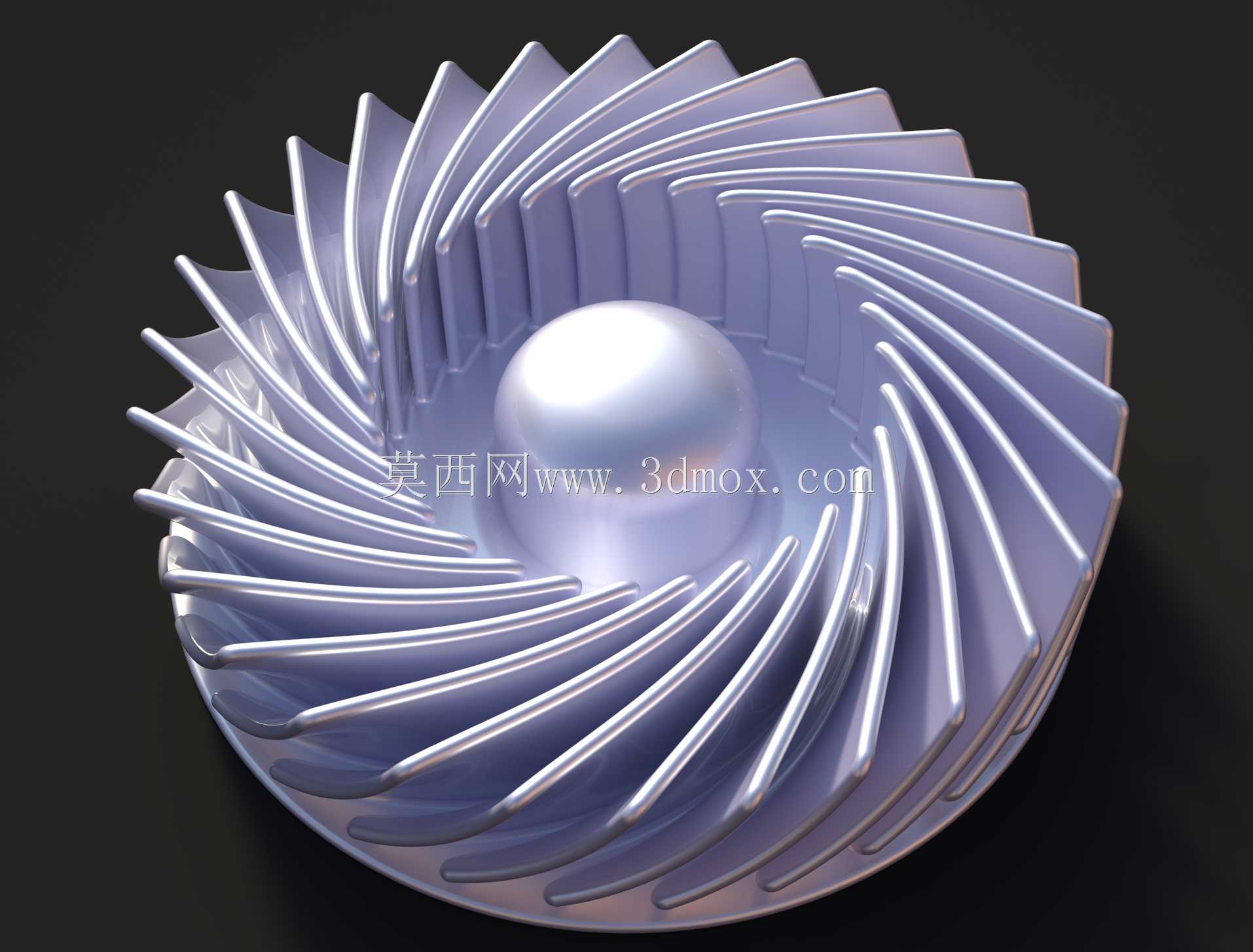

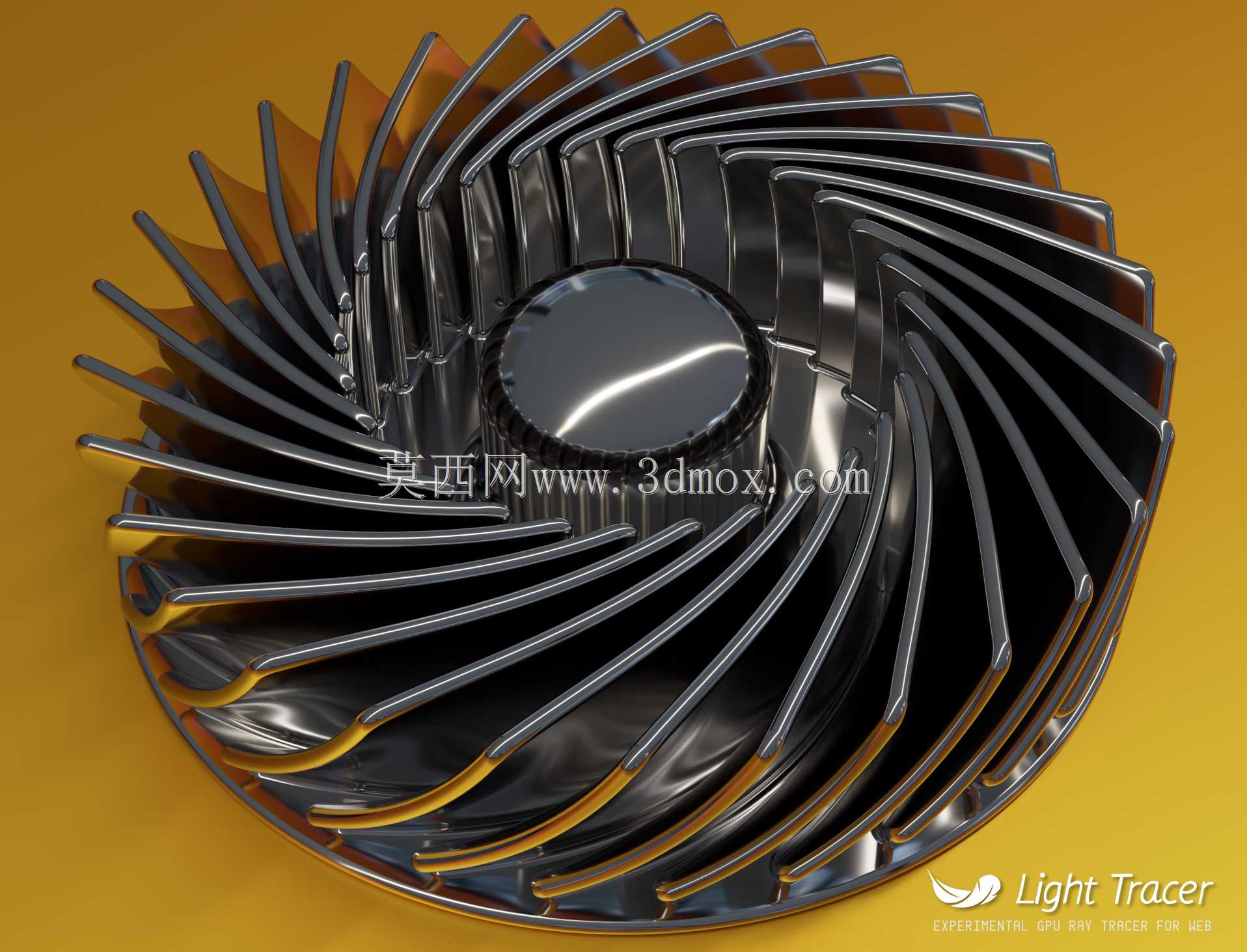

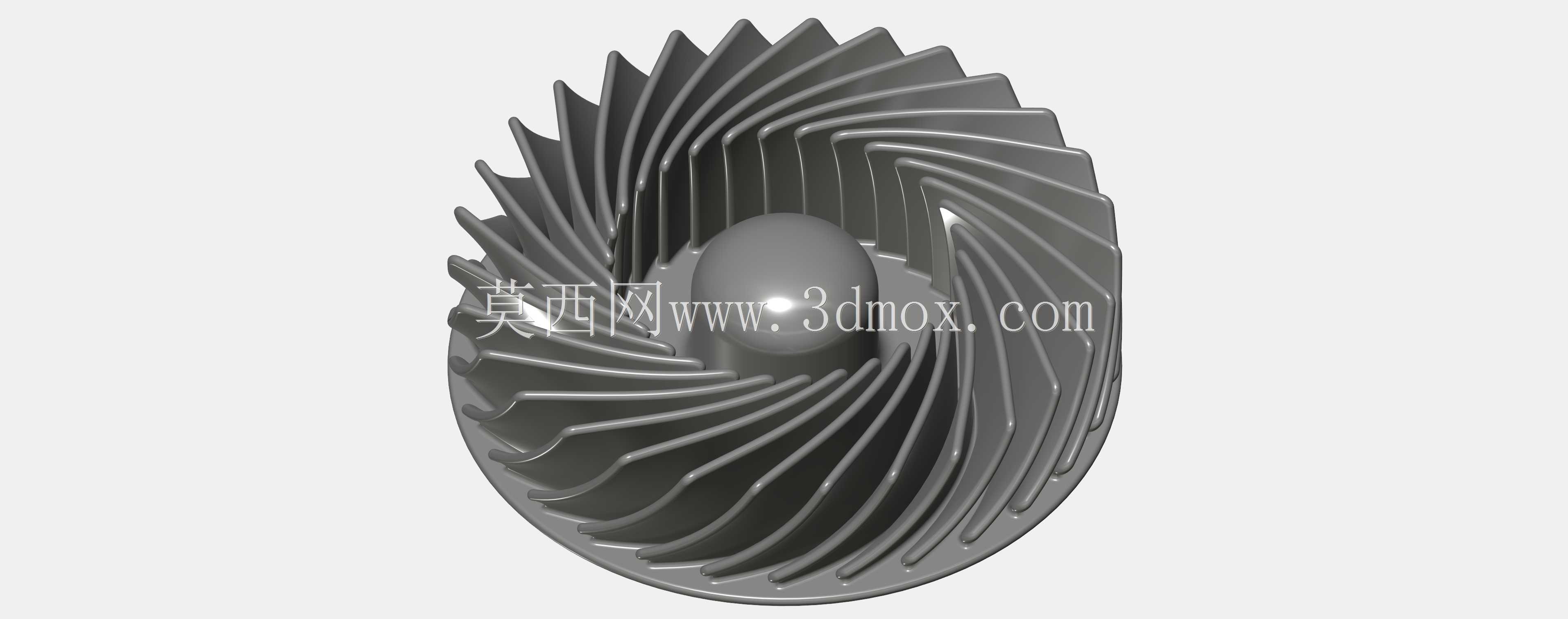

这款叶轮主要面向计算机显卡鼓风式冷却场景设计，属于离心式鼓风叶轮的典型结构，在实际装机应用中，这类叶轮需要匹配显卡散热模组的封闭风道，将鳍片上携带的热量通过定向气流快速排出机箱内部，避免GPU核心因积热出现降频、寿命衰减等问题。不同于轴流风扇的直吹气流逻辑，该叶轮采用前倾式弧形叶片设计，叶片沿轮毂周向均匀排布，气流进入叶轮中心区域后，会顺着叶片曲面获得离心加速度，沿径向向外甩出后汇入风道，能在有限的轴向安装空间内获得更高的风压，适配显卡鳍片密集、风阻较大的散热工况。从设计逻辑来看，叶轮中心的半球形导流帽是核心的气流优化结构，能够平滑引导进入叶轮的来流，避免气流在轮毂中心区域形成紊流涡旋，降低进气阻力的同时也能减少叶轮转动过程中的气动噪声。叶片的曲面弧度经过反复调整，每一片叶片的进出口角度都做了匹配风道的优化，既保证气流在叶片流道内不会出现明显的分离现象，也能控制叶轮转动时的动平衡量，减少高转速下的振动传递，避免振动传导到显卡PCB板引发元器件共振损伤。在安装边界上，这款叶轮的轴向尺寸控制较为紧凑，能够适配绝大多数双槽、2.5槽规格显卡的散热壳体安装空间，叶轮外缘与散热壳体内壁的间隙控制在极小范围内，避免气流从间隙处回流损失风压，中心的安装轴孔尺寸匹配常用的显卡散热风扇电机轴径，不需要额外做转接结构就能完成装配。实际使用中，这类叶轮搭配对应的蜗壳风道后，能在高转速下维持稳定的气流输出，即使显卡处于高负载运算状态，也能持续将鳍片的热量带出，相比普通轴流散热扇，在封闭机箱的显卡散热场景下，散热效率的提升更为明显。设计过程中还需要考虑叶片的壁厚均匀性，避免注塑成型时出现缩痕、变形等问题，叶片根部与轮毂、轮盘的连接处做了圆弧过渡处理，降低应力集中系数，保证叶轮在长期高转速运转下不会出现叶片断裂的失效问题，轮盘的结构也做了轻量化处理，在保证结构强度的前提下降低整体转动惯量，减少电机启动时的负载冲击，延长散热电机的使用寿命。
