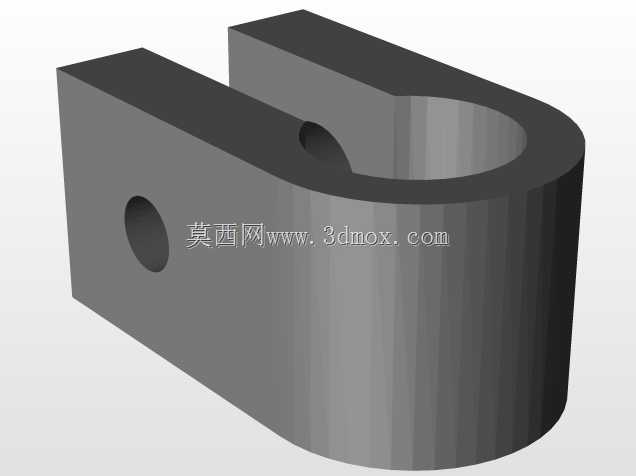

办公打印设备传动连接U型轴座结构

该零件作为桌面级打印设备走纸传动单元的核心连接构件，主要承担轴系径向定位与传动扭矩传递的作用，日常运行中需要配合胶辊轴端完成往复转动的支撑约束，避免走纸过程中胶辊出现径向窜动引发的进纸歪斜、卡纸等常见故障。从结构设计逻辑来看，整体采用U型开口式布局，开口端的圆弧内槽与配套轴径采用间隙配合，装配时无需沿轴端轴向穿入，可直接从径向卡入安装位，大幅降低售后维护时的拆装难度，尤其适合打印设备内部紧凑空间下的零件更换作业。零件侧壁开设的横向通孔用于穿装锁紧销钉，当轴件卡入U型槽后，销钉穿过通孔与轴端的定位孔配合，可限制轴件的轴向窜动，同时抵消传动过程中产生的轴向推力，保证胶辊转动时的同轴度误差控制在允许范围内。零件的平直安装端面与设备机架的安装面完全贴合，安装时可通过端面定位快速找正安装位置，无需额外设计定位凸台即可满足装配精度要求，有效减少机架加工时的工序步骤。从安装边界来看，零件整体厚度适配常规桌面打印设备机架的安装间距，U型槽的开口宽度略大于配套轴径，预留了合理的装配公差，既不会因间隙过大导致轴系晃动，也不会因间隙过小造成装配卡滞。零件外侧的圆弧过渡结构可避免与周边走纸导板、传感器线束产生运动干涉，在胶辊抬升、下压的动作过程中，零件随轴端小范围摆动时，圆弧面不会剐蹭周边的薄壁塑料构件。设计时特意将受力较大的锁紧孔位置做了局部壁厚加强，避免长期反复拆装销钉导致孔位开裂，同时整体壁厚均匀，适配注塑或粉末冶金的批量加工工艺，成型后无需额外做表面处理即可满足使用强度要求。在实际工况中，该零件需要承受胶辊压纸时产生的径向压力，以及走纸传动时的小幅扭矩载荷，因此结构上避免了尖锐转角带来的应力集中问题，所有转角处均做了小圆弧过渡，长期运行下不易出现疲劳断裂的情况。
