插拔式绿色接线端子结构设计

项目分类:3D模型 发布时间:2021-08-28 ID:250381
  • 插拔式绿色接线端子结构设计

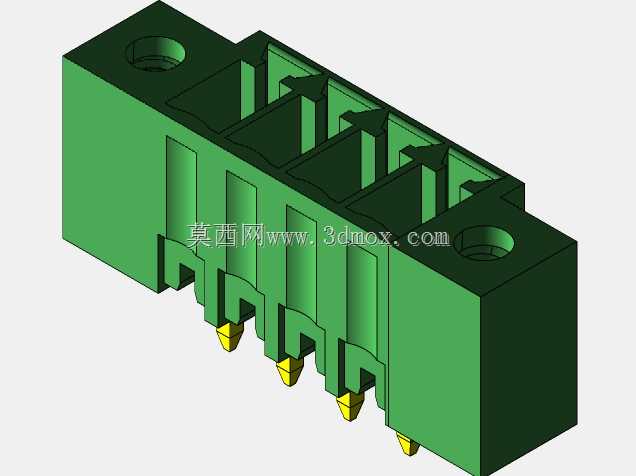

这类插拔式接线端子是电气柜、工业控制设备内部布线环节的常用连接部件,日常选型时经常会碰到需要核对安装孔位、插针间距、插拔力参数的场景,很多刚入行的结构工程师容易忽略端子的安装边界,导致后期布线时出现端子与线槽干涉、插接线缆后柜门无法闭合的问题。从结构设计来看,这款端子采用绿色阻燃PA材质壳体,壳体两侧预留了沉头安装孔,可直接通过螺丝固定在PCB板或者设备安装梁上,安装孔的位置做了加厚凸台处理,避免螺丝锁附时壳体出现开裂变形。端子内部的导电插针采用铜质镀锡工艺,插针末端做了锥形导向设计,插拔对接时能自动校正对位偏差,降低公母端对插时的插针弯折风险,每一路插针之间都设置了独立的隔筋,既可以防止相邻回路之间出现爬电击穿,也能在插接线缆时避免导线丝散出造成相邻回路短路。实际应用场景里,这类端子多用于PLC输入输出模块、伺服驱动器接线端、小型工控板的外部接线位置,相比传统的螺丝压接端子,插拔式结构能大幅提升现场布线的效率,设备后期维护时也不需要逐根拆线,直接拔下端子端就能完成模块更换,减少现场接线的出错概率。设计这款端子的三维模型时,需要重点关注几个尺寸边界:首先是插针的中心间距,要匹配对应公端端子的间距公差,避免出现对插错位;其次是壳体两侧安装孔的中心距,要和PCB板上的预留安装孔位对齐,沉头孔的深度要匹配常用的M3沉头螺丝尺寸,保证螺丝锁附后头部不高出壳体表面;另外端子底部的插针伸出长度要符合PCB焊接的工艺要求,伸出过长容易在波峰焊时出现焊锡连桥,伸出过短则会导致焊接强度不足。壳体侧面的导向槽设计也很关键,公母端对接时导向槽先配合定位,能避免插针承受侧向剪切力,延长端子的使用寿命,壳体表面的防滑纹路是为了插拔时方便施力,不会因为手上有油污出现打滑。在设备内部布局时,还要考虑端子前方的预留操作空间,保证手指有足够的空间完成插拔动作,同时要预留线缆弯曲的半径,避免线缆弯折角度过大造成线芯断裂。
