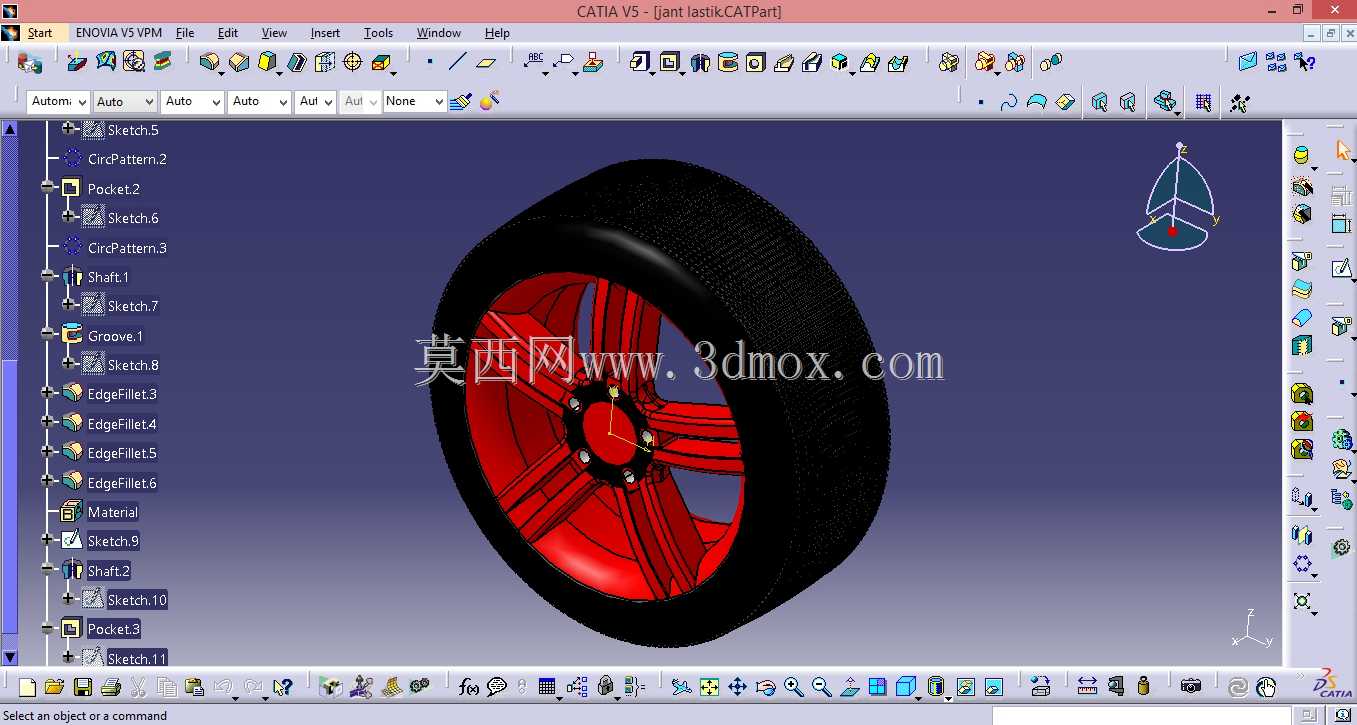

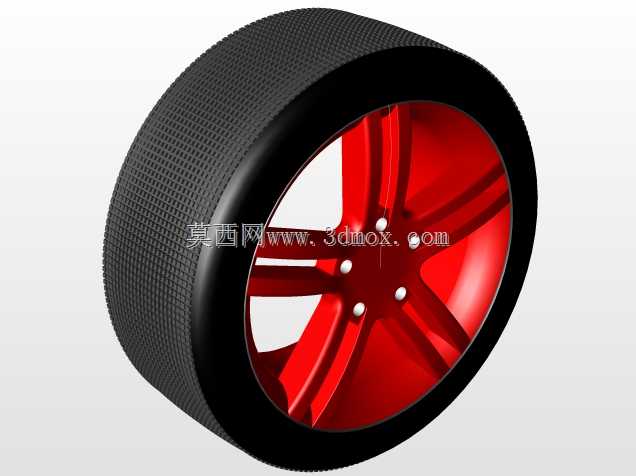

红色五辐轮毂带防滑轮胎总成设计

这套车轮总成的设计首先围绕民用乘用车的日常行驶场景展开，胎面采用细密网格状防滑纹理，在干燥铺装路面可以提供足够的接地摩擦力，同时细碎的花纹块能有效降低行驶过程中的胎噪，适配城市通勤、城际高速等多数常规行驶工况，轮辋与轮胎的配合边界严格按照乘用车轮辋规格的匹配公差设计，胎圈座的角度、轮缘的高度都预留了标准的装胎压缩量，避免充气后出现滑圈、漏气的问题。红色涂装的五辐轮辐采用不等宽曲面造型，并非单纯追求外观视觉效果，每根轮辐的截面从靠近轮心的安装盘位置向外延伸到轮辋接合处，厚度按照弯曲应力的分布梯度做渐变处理，靠近轮毂轴承安装位的区域截面更厚，承载行驶过程中来自路面的冲击载荷，靠近轮辋的位置适当收窄，在保证结构强度的前提下降低非簧载质量，提升车辆悬架的响应速度。轮毂中心的安装面设置了五个均匀分布的螺栓孔，孔位的分度圆直径、螺栓孔的倒角尺寸都按照常规乘用车的轮毂安装标准设定，中心定位孔的尺寸与常见车型的轴头凸台尺寸匹配，安装时可以实现精准同轴定位，避免高速行驶时出现车轮抖动的问题。轮辐背面预留了刹车卡钳的避让空间，能够兼容多数常规尺寸的浮动式刹车卡钳，不需要额外加装垫片或者修改轮辐结构，适配范围覆盖多数紧凑型、中型家用乘用车。轮胎的断面宽度、扁平比的设计兼顾了行驶舒适性与侧向支撑性，胎侧的厚度设定可以过滤路面细碎颠簸的同时，在高速过弯时提供足够的侧向刚度，减少胎侧的形变幅度。整个总成的装配关系中，轮胎与轮辋的配合面做了光滑过渡处理，没有尖锐棱角，避免装胎过程中划伤胎圈的密封层，轮辐表面的曲面做了连续顺滑的曲率过渡，既可以减少行驶过程中的空气紊流，也能降低后期表面涂装的工艺难度，涂装时不会出现积液、流挂的问题。在安装边界上，轮辋的偏距设定保证车轮安装后不会超出车身翼子板的外轮廓，同时不会与内侧的悬架摆臂、减震器部件发生运动干涉，车轮转向到最大角度时，胎侧与轮拱内衬、转向拉杆的间隙都预留了足够的安全距离，即使在满载颠簸的工况下也不会出现部件刮蹭。
