正交异径三通管道混合结构件

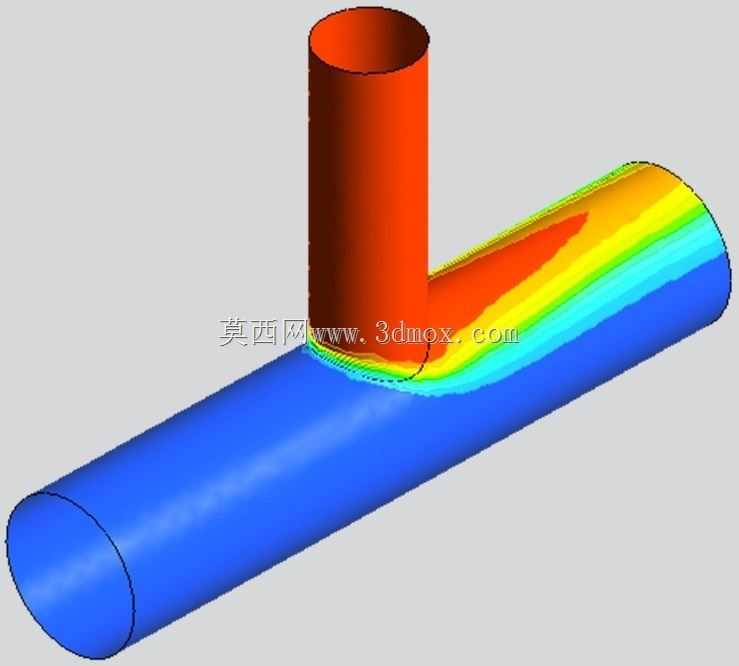

该结构件为正交异径形式的管道混合构件，主要应用于流体输送管路中需要实现多股流体汇流、初步混合的工况场景，常见于化工流体输送、暖通水循环、市政给排水、工业制程管路等系统的管路节点位置。从实际使用功能来看，该构件可实现垂直方向与水平方向两路流体的汇通，交汇区域的平滑过渡结构能够减少流体对冲形成的局部阻力，降低管路输送过程中的压损，同时交汇区的曲面过渡可引导两股流体形成适度的湍流扰动，在不额外增设静态混合元件的前提下，实现流体的初步掺混，适配对混合精度要求不高、需要控制管路节点压损的管路设计场景。设计过程中优先考虑了管路交汇区域的应力分布特性，相贯线位置采用连续平滑的曲面过渡，避免直角相贯带来的应力集中问题，能够适配常规压力等级的流体输送工况，降低长期运行过程中相贯位置疲劳开裂的风险。结构上采用垂直支管与水平主管正交布置的形式，支管内径小于主管内径，可根据实际管路的流量匹配需求调整支管与主管的管径比例，安装边界与常规等径/异径三通的安装空间要求一致，两端可通过焊接、法兰连接或者卡箍连接的形式与上下游管路对接，不需要额外定制特殊的安装支座，可直接依托管路自身的支撑结构完成固定。外形上主管为长直圆柱结构，支管垂直连接于主管中段位置，相贯区域的曲面做了顺滑处理，既能够保证流体过流断面的平滑变化，减少局部涡流的产生，也能降低该位置的流体冲刷磨损速率，延长构件的使用寿命。建模过程中严格遵循管路设计的相关规范，相贯线的生成完全贴合两个圆柱面的实际交线轨迹，过渡曲面的曲率连续，可直接用于后续的流体仿真分析、管路应力校核，也可作为管路预制加工的建模参考，适配不同管径参数下的同类型构件改型设计，帮助结构设计人员快速完成管路节点的三维布局，减少重复建模的工作量。在实际选型应用中，该结构可根据输送介质的特性调整壁厚参数，适配不同压力、温度的输送工况，安装时仅需保证两端对接管路的同轴度，以及支管的垂直方向精度，即可满足使用要求，不需要额外的调整工序。
