桌面式斯特林发动机结构三维建模设计

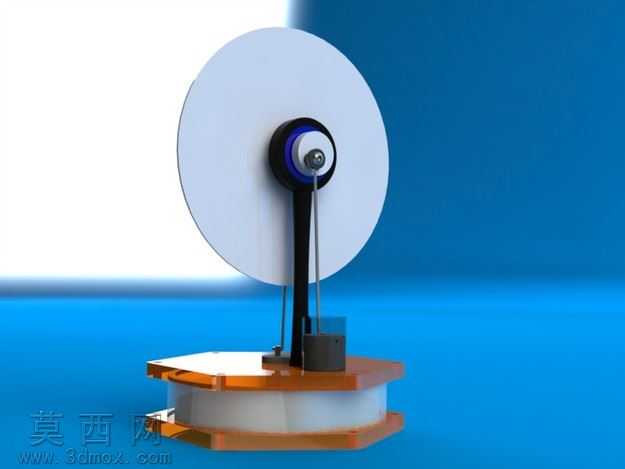

本作品为桌面式斯特林发动机的三维建模成果，建模过程围绕斯特林循环的核心工作逻辑展开，首先对整机的布局进行了规划，采用立式排布搭配大尺寸惯性飞轮的结构，将动力气缸、置换气缸、传动连杆、支撑机架与六边形底座进行分层整合，确保各部件的运动干涉在建模阶段就完成排查。建模时优先完成核心运动部件的参数化搭建：飞轮部分采用轮毂与轮盘分体建模，轮毂处设置轴承配合位，还原真实的转动副结构，轮盘做薄型圆盘处理，匹配桌面级装置的轻量化视觉效果；传动连杆采用细长杆件建模，精准匹配曲轴的偏心行程，还原斯特林发动机将活塞往复运动转化为飞轮旋转运动的传动逻辑；支撑立柱采用竖直方杆结构，兼顾飞轮的支撑定位与传动组件的走线隐藏，立柱底部与动力气缸、置换气缸的安装位做一体化衔接，保证结构的整体性。材质与渲染环节，针对不同部件的功能属性匹配对应材质：飞轮轮盘采用哑光浅灰白色硬质塑料材质，轮毂处做金属包边与深蓝色装饰环的分层材质处理，还原小型演示装置的外观质感；支撑立柱与气缸外壳采用哑光黑色工程塑料材质，突出核心运动部件的视觉重心；六边形底座采用分层材质设计，上层为半透明白色亚克力质感，中层为暖橙色木质层板，下层为金属包边，既提升整机的视觉层次感，也还原桌面演示装置的底座配重逻辑。设计思路上，本建模聚焦斯特林发动机的核心原理展示，简化了非核心的外部管路与冗余紧固件，保留了热机工作的核心运动结构，虽然当前版本为快速搭建的概念性建模，尚未完成全部细节的精细化处理，但已经完整呈现了斯特林发动机的基本组成与运动逻辑，可作为原理演示、教学展示的基础三维模型使用，后续可进一步细化气缸的密封结构、加热冷却端的细节结构，补充紧固件、密封件等标准件，完成整机的工程化细化，也可基于现有模型添加运动仿真，直观展示斯特林循环的工作过程。
