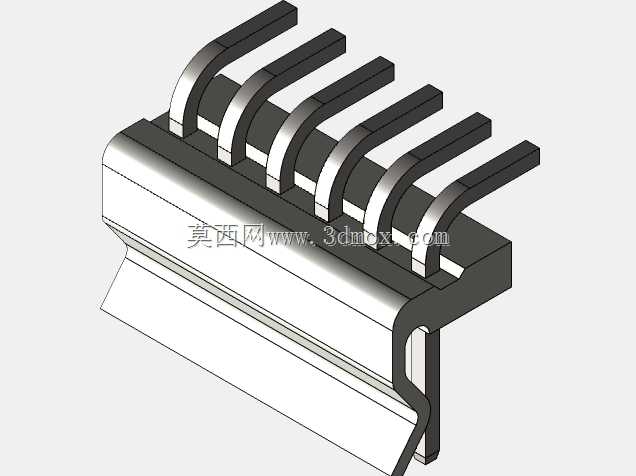

6位3.96mm间距弯针电源连接器结构

这款弯针式电源连接器主要面向板载电源传输场景设计，常见于工业控制板卡、小功率驱动模块、消费类电子主板的电源输入回路，用来实现PCB板与外部线束的可靠电力连通，相比直针结构，弯针出线方向平行于板面，能大幅压缩设备内部垂直方向的安装空间，适配薄型化、紧凑化的设备腔体布局。从结构设计来看，主体采用绝缘基座加导电弯针的组合形式，绝缘基座选用耐温阻燃的工程塑料材质，成型时预留6个等距的针位固定槽，每个槽位与导电插针之间做过盈配合结构，避免插针在反复插拔受力后出现松动偏移，基座底部设置定位凸台，安装时可卡入PCB对应的定位孔内，过波峰焊时不会发生位置偏移，保证焊脚与焊盘的对齐精度。导电弯针采用高导电率铜合金基材，表面做镀锡处理，既降低接触电阻减少通电时的温升，也能提升抗氧化能力延长使用寿命，弯针的折弯角度经过精准控制，折弯处做圆弧过渡避免应力集中，防止装配或插拔过程中针体出现断裂，插针接触端采用弹性贴合结构，与对接端插合后能保持稳定的接触压力，即使在设备存在小幅振动的工况下，也不会出现接触不良、瞬断的问题。安装尺寸上，相邻插针的中心线间距为3.96毫米，6个针位总排布长度可适配常规小功率电源的载流需求，焊脚长度匹配标准1.6mm厚度PCB的波峰焊工艺要求，弯针水平段的高度经过优化，不会与板上其他低矮元件产生空间干涉，基座的外形边缘做倒角处理，自动化装配时可顺利进入吸嘴取料位，适配SMT贴片或波峰焊的批量生产流程。在实际选型应用中，这类连接器通常用于传输10A以内的直流电源，可覆盖工控传感模块、小型家电控制板、车载辅助电子单元的供电连接需求，设计时充分考虑了量产装配的工艺性，插针与基座的结合力满足行业可靠性测试标准，经过多次插拔循环后接触电阻仍能保持在合格范围内，绝缘基座的耐压性能可满足常规低压配电场景的绝缘要求，相邻针位之间的爬电距离符合安规设计规范，不会出现相邻针脚打火、击穿的风险。
