15英寸嵌入式工业监视器结构设计

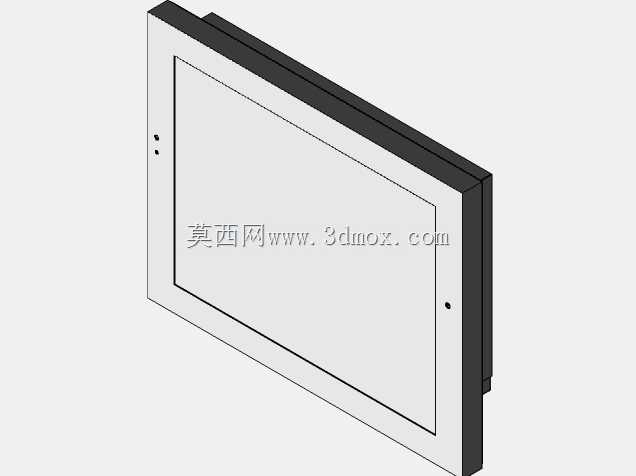

这款15英寸工业监视器的结构设计，首先要适配工业现场的复杂安装场景，常见的应用场景覆盖车间生产线工位看板、数控机床操作面板、自动化设备人机交互终端、工控机柜嵌入式安装位，这类场景对显示设备的安装适配性、结构可靠性要求远高于民用显示设备。从结构设计思路来看，整体采用前框+后壳的分体式卡扣加螺丝锁紧结构，前框做窄边处理，正面预留的安装固定孔位分布在边框四角，适配嵌入式安装时的压片固定需求，不需要额外做外凸的安装耳，能够直接嵌入设备面板的预留开孔内，安装后正面与设备面板齐平，既避免积灰也能防止现场作业中的磕碰剐蹭。外形尺寸上严格遵循15英寸工业显示的常规安装边界，屏幕显示区域为标准4:3比例，适配多数老旧工控系统的显示分辨率比例，不会出现画面拉伸变形的问题，整体厚度控制在适配薄型机柜安装的范围内，后壳做散热筋结构预留，不需要额外加装散热风扇，依靠壳体被动散热就能满足工业现场长时间连续运行的散热需求，避免风扇进灰带来的维护问题。设备实际用途上，主要承担工业现场的设备运行状态显示、参数设置交互、生产数据可视化呈现的功能，结构设计上特意强化了前面板的密封性能，边框贴合处做密封胶条预留槽，能够达到工业现场常用的防尘防泼溅要求，适配车间多尘、偶尔有液体飞溅的使用环境。从结构细节来看，侧面预留的小孔位分别对应电源指示灯、功能按键的安装位，不需要额外在面板上开孔，所有接口都布置在后壳的下方区域，接线后线缆可以顺着机柜内部走线槽排布，不会外露在设备正面影响操作，后壳的安装柱位都做了加强筋处理，避免长期震动环境下出现柱位断裂的问题。在做建模还原的时候，要特别注意安装开孔的公差配合，嵌入式安装的单边间隙控制在合理范围内，既方便现场安装时的对位调整，也不会出现安装后间隙过大晃动的问题，前框的屏幕贴合位做台阶设计，屏幕装配后不会出现前后窜动，配合缓冲泡棉的预留位，能够缓冲现场设备运行带来的震动，避免屏幕因为长期震动出现显示故障。
