台式机CPU轴流散热风叶结构设计

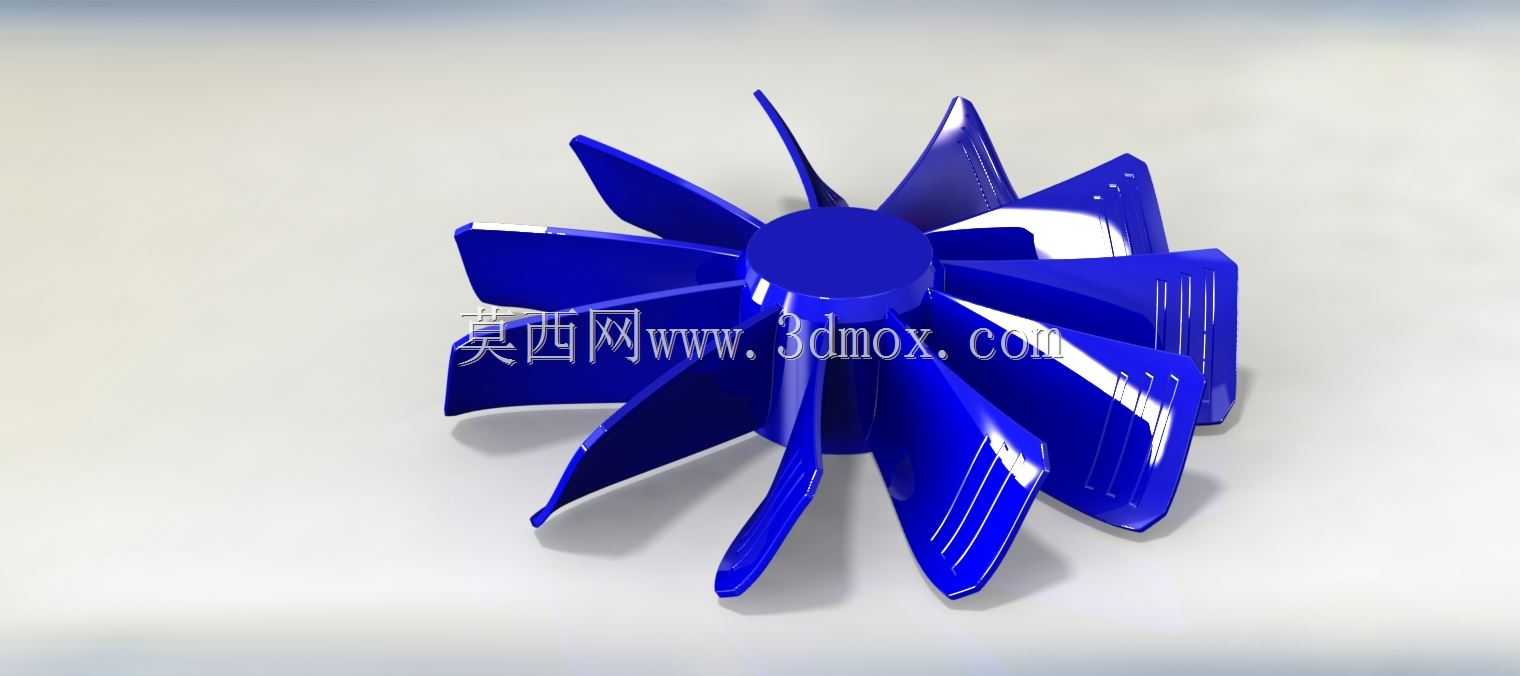

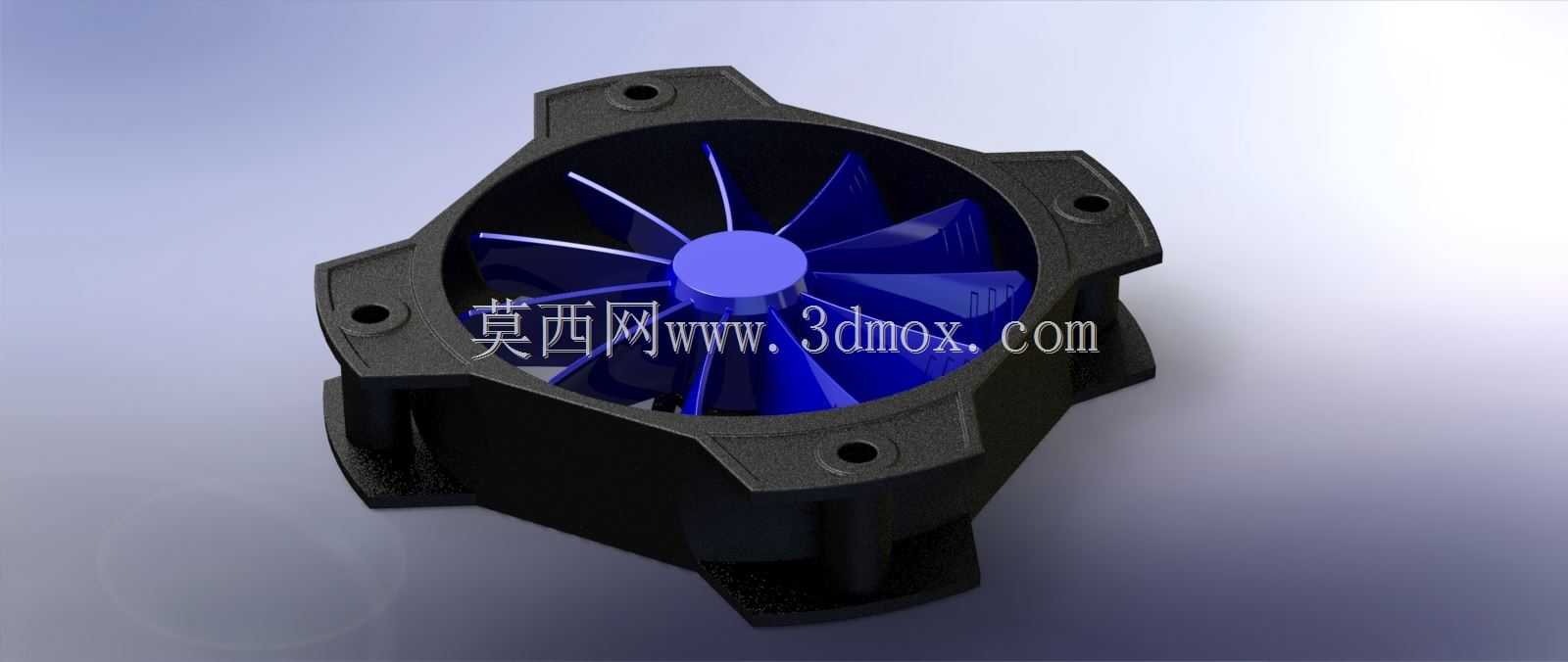

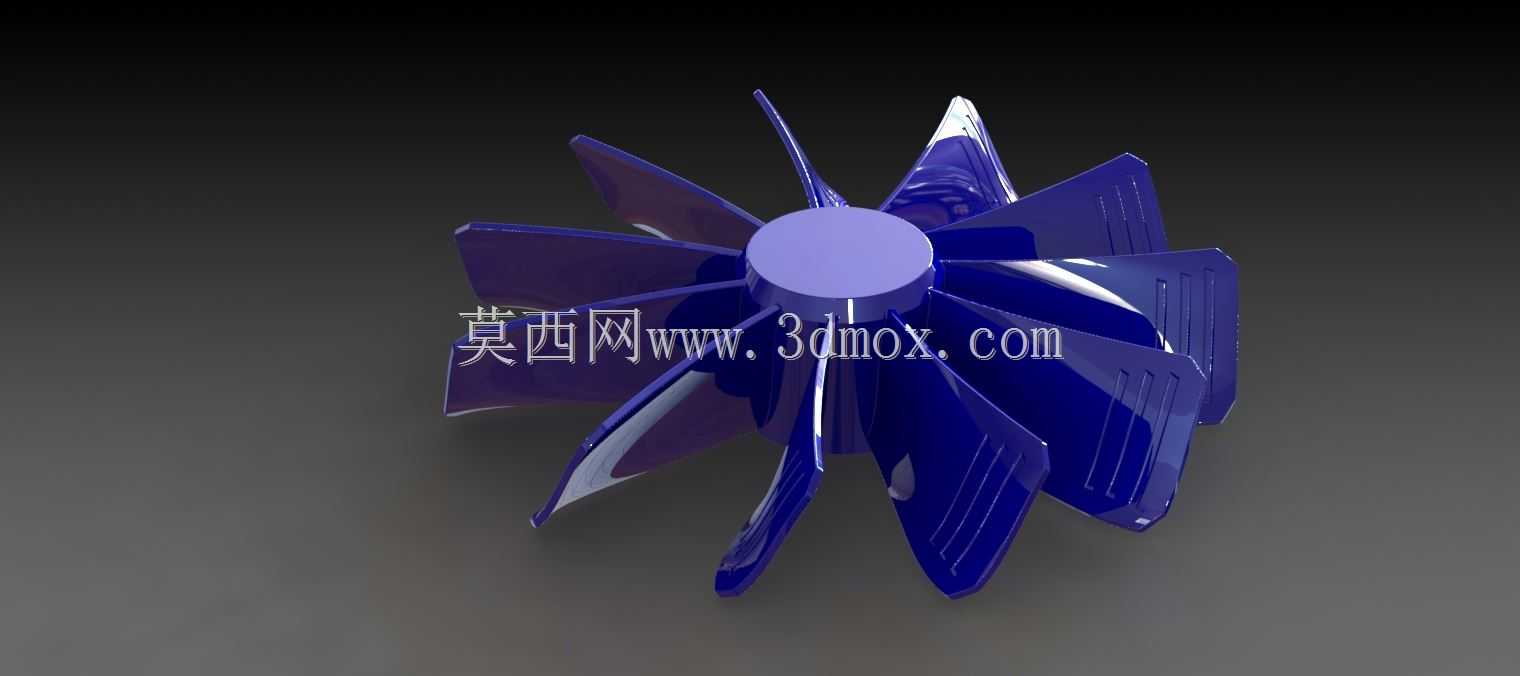

日常做PC硬件散热结构适配时，这类CPU冷却风叶是风冷散热模组里的核心动部件，直接决定了散热鳍片端的对流换热效率，不管是台式机塔式散热器、下压式散热器，还是一体机内置的CPU散热模组，都需要匹配对应气动参数的风叶来完成冷量输送。做这款风叶的结构设计时，首先要卡准安装边界：中心轮毂的内径要匹配常规20mm、25mm规格的风扇电机转轴，轮毂外圈直径控制在32mm，避免和风扇边框的支撑筋产生运动干涉，风叶整体的回转外径要适配92mm规格的标准风扇安装位，叶片轴向最大高度不超过25mm，保证能装入常规ITX、MATX机箱的CPU散热限高区间，不会和内存马甲、机箱侧盖产生装配冲突。从功能特性来看，这款风叶采用十一片后掠式弯扭叶片设计，叶片前缘做了小角度切角处理，能在1500-2500转的常规工作转速区间内，降低叶片切割气流产生的涡流噪音，同时叶片表面做了不等距的弧度分区，相邻叶片的安装角存在0.8-1.2度的微小差值，避免同频振动产生的谐振噪音，更适合桌面办公场景的低噪使用需求。设计过程中没有采用等厚的直板叶片结构，而是从叶根到叶梢做了渐变的厚度过渡，叶根位置厚度2.2mm保证和轮毂连接的结构强度，能承受电机启停时的瞬时扭矩冲击，不会出现长期运转后叶根断裂的问题，叶梢位置厚度收窄到0.8mm，减少叶尖和风扇边框之间的气流回流损失，提升整体的送风效率。实际应用中，这款风叶装配完成后，气流方向沿电机轴向直吹散热鳍片，能把鳍片上蓄积的CPU工作热量快速带出机箱内部，相比常规七叶、九叶的同规格风叶，在相同转速下能提升12%左右的静压值，面对高密度鳍片的塔式散热器时，气流穿透能力更强，不会出现气流只在鳍片表面流动、无法带走内部热量的问题。做结构校核时还要考虑动平衡余量，叶片背面预留了0.3mm深的动平衡去重槽，生产装配时可以根据动平衡测试结果在对应槽位去除少量材料，保证风叶运转时的偏心量控制在0.05mm以内，避免长期高转速运转出现电机轴承偏磨、风扇整体共振的问题。另外叶片的出风侧做了微小的导流凸筋，能打散出风的集中气流束，让气流更均匀地覆盖整个散热鳍片的表面，避免鳍片局部出现散热死角，保证CPU表面各个位置的温度差控制在3摄氏度以内，不会出现核心局部过热降频的情况。
