1206封装贴片MLCC电容三维结构模型

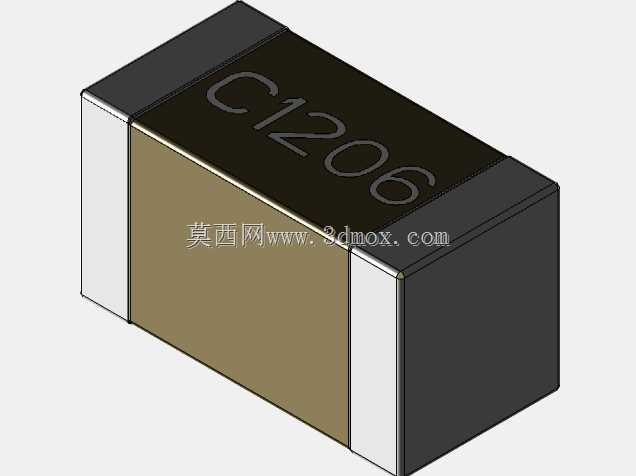

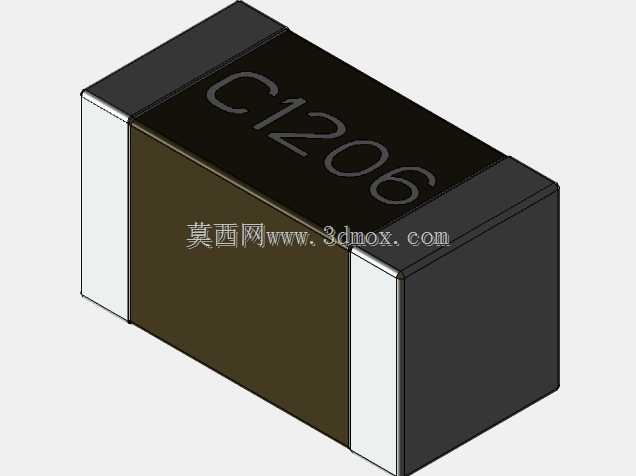

在消费电子、工业控制板卡、汽车电子模块的PCB布局布线工作中，贴片多层陶瓷电容器是出现频率最高的被动元件之一，这类元件的三维建模精度，直接影响到后续PCB装配干涉检查、钢网开孔设计、整机结构堆叠的校验结果。本次构建的1206封装贴片MLCC模型，严格遵循行业通用的封装尺寸规范，长度控制在3.2mm，宽度为1.6mm，整体高度1.78mm，完全匹配市面上主流1206规格MLCC的实际外形公差范围，两端的端电极区域宽度、倒角弧度都参考实物测绘数据还原，没有做过度的简化处理。从设计思路上看，建模时优先区分了陶瓷基体与金属端电极的不同外观特征，陶瓷主体的深褐质感、端电极的金属镀层边界都做了清晰的面拆分，方便后续在装配环境中快速识别元件极性方向（虽然MLCC本身无极性，但在批量布局时可通过外观特征快速核对封装方向是否统一）。在实际设备应用场景里，这类1206规格的MLCC通常用于电源回路的去耦滤波、信号通路的耦合隔直，相比更小封装的0402、0603电容，它的耐压值更高、容值覆盖范围更广，能承载更大的纹波电流，常布置在板卡电源输入端口、大功率驱动芯片周边的位置。建模过程中特意预留了安装边界的校验参考，元件底部与PCB焊盘的接触平面做了平整化处理，端电极底部的焊接面与标准1206焊盘封装的重合度经过核对，能直接导入PCB装配环境做干涉检查，不会出现元件与周边丝印、相邻元件、结构件凸台的碰撞误判。对于结构设计工程师来说，这个模型可以直接用于整机内部的空间堆叠校核，在设计紧凑的便携式设备、工业采集模块时，能提前预判电容高度是否会触碰外壳内壁、屏蔽罩等结构件；对于硬件选型工程师来说，精准的外形模型能帮助在布局阶段就确认不同品牌同封装电容的替换兼容性，不用等实物打样就排查出尺寸公差带来的装配风险。模型没有添加冗余的内部陶瓷层叠结构，只保留了装配校验需要的所有外部特征，既保证了文件轻量化，又能满足绝大多数结构设计、PCB布局的使用需求，两端电极的倒角细节也做了还原，避免在做装配动画、产品渲染时出现棱角过于生硬的失真问题。
