米克罗128x64点阵图形液晶显示模块

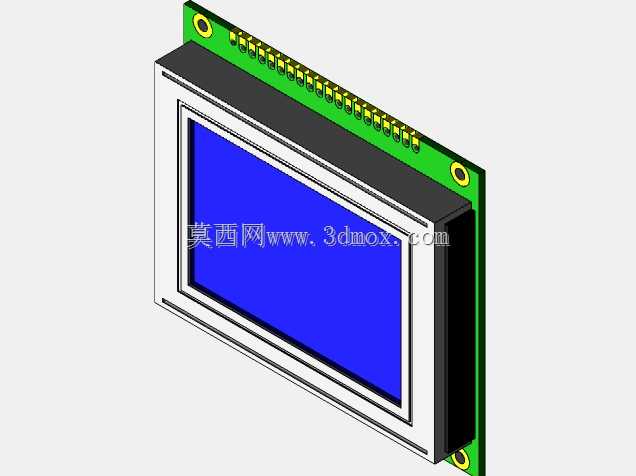

在工业控制、小型智能终端、嵌入式开发设备的人机交互链路里，这类128x64分辨率的图形点阵液晶模块是应用极广的核心显示部件，区别于段码屏只能显示固定字符与数字的局限，它可以完成自定义图形、简易曲线、中英文点阵字符的渲染输出，适配多数对显示精度要求不高、追求低功耗与高可靠性的场景。从结构设计层面看，该模块采用板屏一体化的叠层架构，最外侧是金属包边的液晶显示面板，蓝色背光的显示区域占据正面绝大多数面积，面板后方贴合背光导光层与驱动PCB板，PCB板沿面板上侧延伸出排针焊接区域，整板预留两个对称的金属化安装孔，用于整机装配时的螺丝固定，安装孔位与排针间距都遵循行业通用的尺寸规范，能直接兼容多数开源开发板、工控小主板的接口定义，不需要额外做转接板设计。做三维建模的时候，需要重点把控几个关键边界尺寸：首先是整体叠层厚度，要区分液晶层、背光层、PCB层的各自厚度，避免装配时和外壳预留的视窗窗口出现干涉；其次是排针的伸出长度与引脚间距，排针的位置要和板上的焊盘完全对齐，引脚的中心距严格按照2.54mm标准间距绘制，保证和母座对接时不会出现插针偏位；另外安装孔的中心到板边的距离、孔径大小也要和实际物料一致，孔位周边要预留足够的螺丝沉头空间，不能和板上走线、周边元器件出现空间冲突。实际选型应用中，这类模块常被用在小型温控器、手持检测设备、3D打印机操作面板、小型PLC外挂显示单元上，它的驱动电路集成在PCB板上，外部只需要连接电源、背光控制与串行/并行通信引脚就能完成驱动，不需要额外搭建复杂的外围电路。建模时还要注意面板正面的视窗边框台阶，这个台阶是和外壳面板的视窗沉台配合定位的，尺寸偏差过大会导致装配后面板和外壳之间出现缝隙，或者屏幕显示区域被外壳遮挡；PCB板边缘的走线与元器件布局在模型里做了简化示意，重点还原的是整体外形、安装接口、对接边界这些结构设计需要用到的关键尺寸，能直接用于整机的结构干涉检查、安装位预留设计，不需要设计人员再手动测绘实物尺寸。
