机架式八口KVM多电脑切换器结构设计

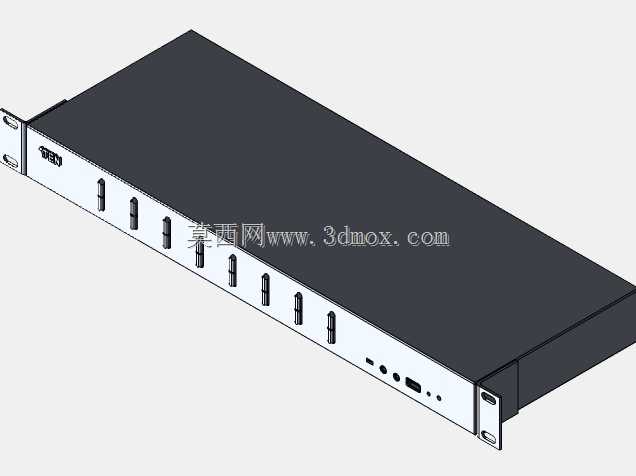

做机房配套设备结构设计快十年，经手的机架式外设三维建模少说有上百套，这次还原的八口KVM切换器，是中小机房运维场景里出镜率极高的设备。先从安装边界说起，这款设备严格遵循19英寸标准机架安装规范，高度适配1U机架空间，深度控制在常规机架设备的兼容范围内，两侧的安装挂耳预留了标准的机柜固定孔位，安装时不需要额外定制转接件，直接对准机柜立柱的方孔拧上配套螺丝即可，挂耳的折弯角度做了加强处理，长期挂载不会出现下垂变形的问题。

从实际用途来看，这类设备主要解决机房内多台服务器的外设复用问题，八组前置接口可以分别连接八台服务器的视频、键鼠信号，运维人员只需要搭配一套显示器、键盘、鼠标，就能通过切换操作管控不同的服务器，不用在机柜旁来回插拔外设，也不用给每台服务器单独配输入输出设备，能大幅压缩机房的外设采购成本，也能减少机柜内部的线缆杂乱问题。

设计思路上，外壳采用分体式钣金结构，上盖是一体冲压的冷轧钢板，表面做了哑光黑色喷塑处理，既可以屏蔽内部电路的电磁干扰，也能避免日常运维时的剐蹭留痕；前面板采用浅色调钣金加工，接口排布做了等距分隔，每个接口旁预留了标识位，运维人员可以给对应端口连接的服务器做标记，切换时不会选错设备。面板下方的功能按键和状态指示灯做了下沉式设计，避免机柜内理线时剐蹭到按键造成误触发，指示灯的亮度做了柔化处理，长时间在机房暗光环境下观察也不会刺眼。

设备后侧预留了电源输入接口和级联扩展口，多台同类型设备可以通过级联口堆叠扩展管控的服务器数量，不需要额外占用机柜的上层空间。建模过程中特意还原了接口的插拔避让空间，每个接口周边预留了足够的手指操作位置，插拔线缆时不会被相邻接口或者面板边缘卡手，设备底部预留了散热通风的栅格，内部电路板的发热区域对应栅格位置，长时间连续运行也能保证热量顺利散出，不会因为积热导致设备工作异常。

这类设备的结构设计不需要太复杂的曲面造型，核心是要匹配标准机架的安装规范，兼顾运维操作的便利性和长期运行的可靠性，建模时所有的安装孔位、接口位置都严格按照实物的装配公差做了还原，不管是做机房布局仿真，还是做配套理线架的适配设计，都可以直接调用这个模型做装配校验，不用反复核对实物尺寸。
