四缸发动机排气歧管结构设计方案

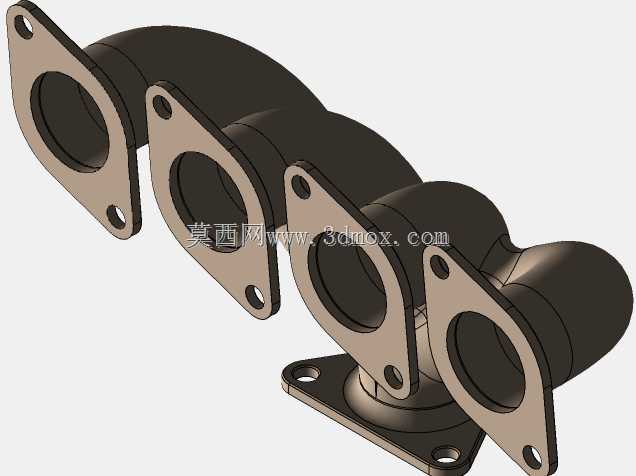

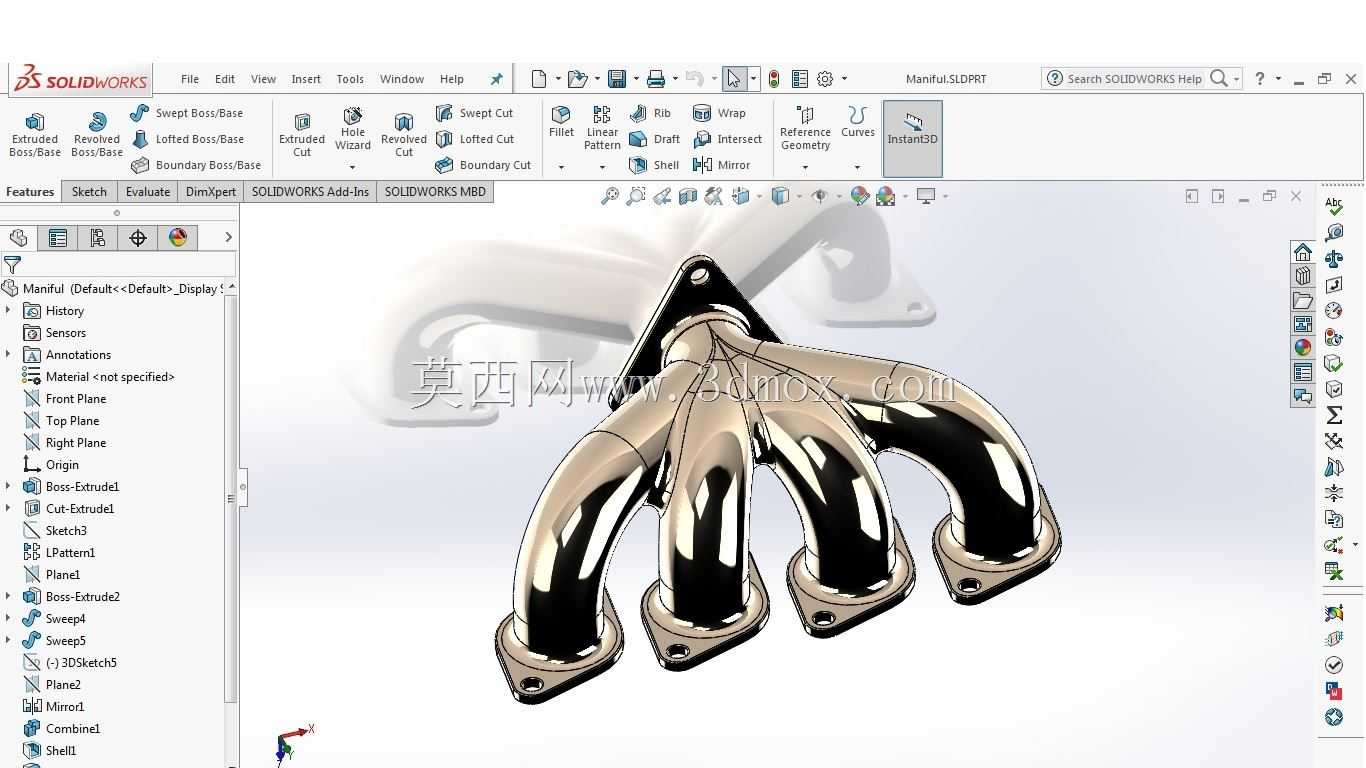

该歧管为四缸内燃机排气系统核心导流部件，主要应用于小排量直列四缸乘用车发动机舱内，承担将各气缸燃烧后产生的高温废气有序汇集、导向排入排气总管的功能，同时需兼顾各缸排气背压一致性，避免出现排气干涉导致的充气效率下降问题。从实际装车场景来看，这类歧管安装在发动机缸盖排气侧，安装面需与缸盖排气端口完全贴合，四个支管入口分别对应四个气缸的排气出口，单支管入口法兰面带有螺栓过孔，可通过缸盖螺栓实现压紧密封，避免高温废气泄漏。设计阶段优先考虑各支管长度的均等性，通过调整支管弯曲曲率与走向，让四个气缸排出的废气到达总管汇合处的行程尽可能一致，减少各缸排气脉冲的相互干扰，这一设计直接影响发动机的排气顺畅度与低速扭矩输出表现。外形结构上，四个支管从入口端开始逐步向总管侧收拢，支管采用等壁厚曲面过渡，弯折处做了大圆角顺滑处理，避免气流在弯折位置形成涡流增大排气阻力，管壁厚度均匀性经过反复校核，既满足高温工况下的结构强度要求，也能控制整体重量，避免给发动机增加不必要的负载。安装边界方面，入口法兰平面度要求控制在0.1mm以内，确保与缸盖结合面的密封性能，四个支管入口的中心距严格匹配对应缸盖排气道的中心距，安装后支管与周边发动机附件、舱内管线保留足够的安全间隙，避免车辆运行过程中因振动产生干涉。支管表面做了抛光质感的结构处理，实际量产件多采用铸铁或不锈钢材质，建模过程中对各支管的相贯线位置做了平滑过渡处理，减少应力集中点，提升部件在高低温交变工况下的抗疲劳性能，汇合后的总管出口可对接三元催化器入口法兰，实现废气的后续处理通路衔接。
