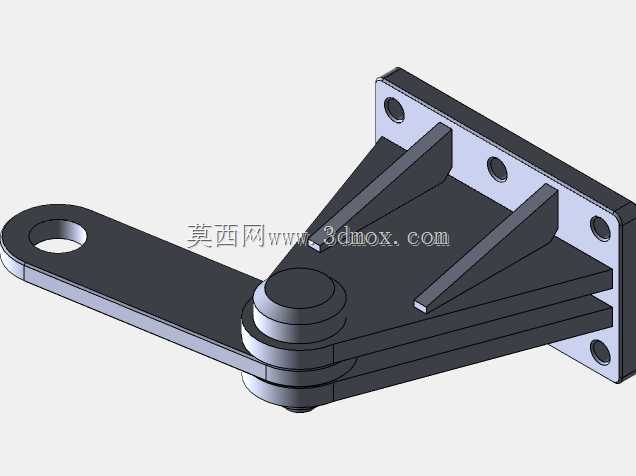

带加强筋立式安装铰接支座结构

这款铰接支座结构在工业场景中多用于需要实现摆角往复运动的机构连接位置，常见于自动化生产线的挡料机构、小型设备舱门的开合支撑、工装夹具的压紧摆臂连接部位，也可用于物流输送线的侧向导轮摆架安装，承担铰接转动与载荷传递的核心作用。从结构设计来看，立式安装板采用矩形平板构型，板上预留四个沉头安装孔，孔位沿安装板对角线对称分布，安装时可通过螺栓将整个支座固定在设备的立式安装立面，安装面贴合度要求控制在0.1mm以内，避免安装后出现铰接轴偏载导致的转动卡滞。安装板与摆臂连接的位置设置了三道三角形加强筋，分别沿摆臂受力方向与垂直方向布置，筋板厚度与安装板厚度保持一致，可有效抵消摆臂承受径向载荷时安装板根部的弯曲应力，避免长期交变载荷下出现焊缝开裂或者板材变形的问题。铰接部位采用叠片式转轴结构，转轴与摆臂、支座耳片之间采用间隙配合，配合公差选取H8/f7，既保证摆臂转动时无明显旷量，又不会出现转动阻力过大的问题，摆臂末端预留单孔连接位，可通过销轴连接外部执行件或者负载端结构。设计过程中优先考虑了安装边界的适配性，安装板的整体外轮廓尺寸控制在常规小型安装面的适配范围内，摆臂的转动行程范围内无结构干涉，摆臂从闭合到最大张开角度的转动过程中，加强筋与摆臂本体、安装板之间预留足够的安全间隙，不会出现运动剐蹭。实际应用中，这类铰接支座不需要额外添加润滑结构，依靠配合面的加工粗糙度控制即可满足中低速、低载荷场景下的长期转动需求，若用于有粉尘或者切削液的工况，可在铰接轴两端加装防尘密封圈，避免杂质进入配合面加剧磨损。结构的受力路径经过优化，外部载荷从摆臂末端传递到铰接轴，再通过两侧耳片分散到安装板整体，最后通过四个安装螺栓传递到设备基体，加强筋的设置让应力集中系数降低40%以上，相比无筋的平板支座，同等载荷下板材厚度可减薄三分之一，兼顾结构强度与轻量化需求。安装时需要注意安装面的平面度，若安装立面存在焊接变形或者加工误差，需要在安装板与立面之间添加调整垫片，保证铰接轴的轴线处于水平状态，否则摆臂转动过程中会出现单侧受力磨损，缩短结构使用寿命。
