引擎曲柄轴用剖分式基座轴承结构设计

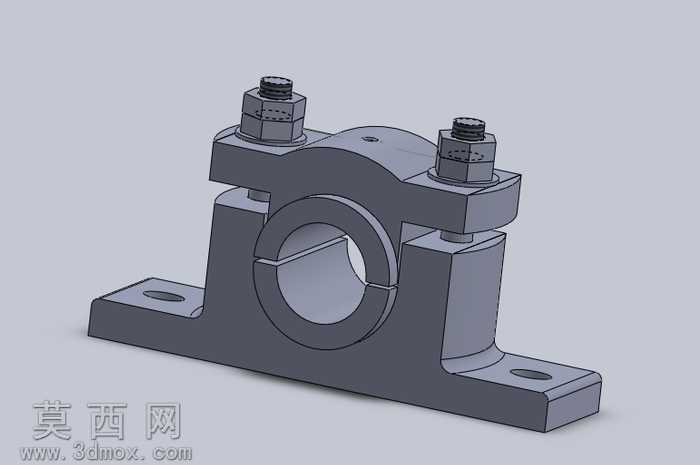

本模型为应用于引擎曲柄轴部位的剖分式基座轴承，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计公差配合规范，对所有装配特征进行了完整的约束定义，确保各部件可实现真实的装配运动模拟。模型整体采用对开式结构设计，分为下轴承座基座与上轴承盖两个主体部分，基座底部设置两个带沉孔的安装翼板，可通过螺栓将整个轴承组件稳固固定在引擎机体的安装平面上，安装孔的位置度、沉孔深度均按照通用紧固件安装标准设定，保证实际装配时的适配性。上下轴承体的对接面采用精准的平面配合定位，两侧通过六角头螺栓与六角锁紧螺母实现紧固连接，建模时还原了螺栓螺纹的完整牙型特征、螺母的锁紧防滑结构细节，螺栓与上下轴承体的安装通孔之间预留了合理的装配间隙，符合实际机械装配的工艺要求。轴承内孔为完整的圆柱支撑面，用于穿装曲柄轴，剖分式的结构设计可实现轴类部件的侧向装配，无需从轴端穿装，大幅提升引擎装配与后期维护的便捷性。渲染阶段采用哑光金属材质模拟铸铁轴承座的真实质感，对螺栓、螺母等紧固件赋予略带金属光泽的合金钢材质，通过环境光遮蔽效果突出各部件的结构轮廓与装配层次，清晰展现基座轴承的整体结构形态与各组件的装配关系。设计过程中充分考虑了基座轴承的承载需求，对基座的支撑肋结构、轴承盖的厚度进行了合理的结构优化，在保证整体结构强度满足曲柄轴运转支撑要求的前提下，尽可能控制组件的整体重量，适配引擎内部紧凑的安装空间。模型完整还原了该基座轴承的所有组成零件，各零件均可单独导出进行工程图生成、数控加工编程等后续应用，装配体中未出现冗余特征，所有倒角、圆角等工艺细节均按照实际机加工工艺要求设置，避免出现尖锐棱边等不符合生产实际的结构，可直接用于机械结构教学、引擎组件装配演示、非标轴承结构参考等场景。
