发动机曲轴固定用剖分式基座轴承结构

在往复式内燃机的动力传递链路中，曲轴作为核心的动力输出转换构件，其运行稳定性直接决定整机的振动水平、输出效率与服役寿命，而基座轴承正是承担曲轴径向定位、载荷传递功能的核心支撑部件，这类剖分式基座轴承的设计完全围绕发动机曲轴的装配需求与运行工况展开。从实际装配场景来看，这类轴承通常布置在发动机缸体下部的曲轴箱对应安装位，每段曲轴主轴颈对应一组基座轴承，将曲轴运转过程中活塞连杆组传递来的爆发压力、往复惯性力均匀传递到缸体结构上，同时约束曲轴的径向跳动量，保证曲轴与连杆、活塞的配合间隙始终处于设计公差范围内，避免出现偏磨、烧瓦等致命故障。

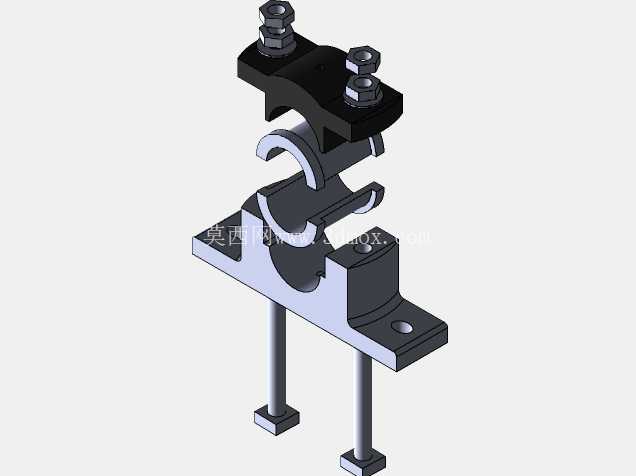

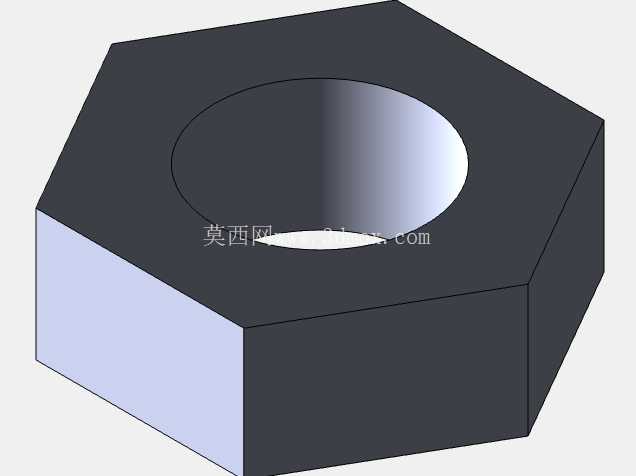

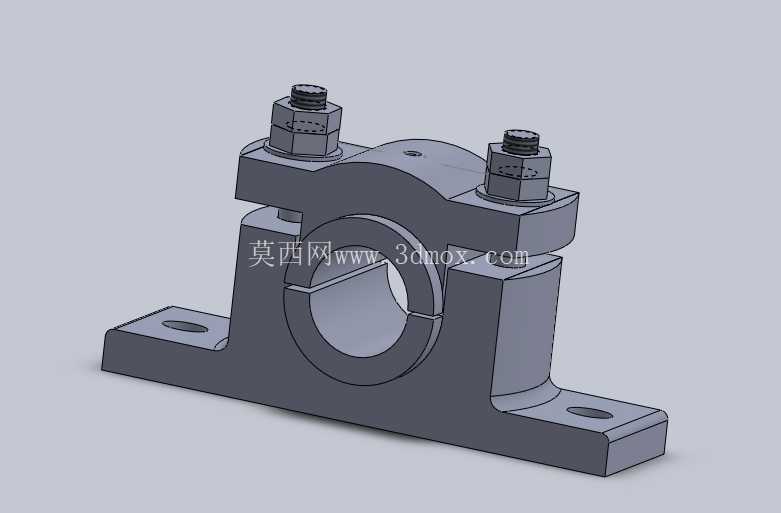

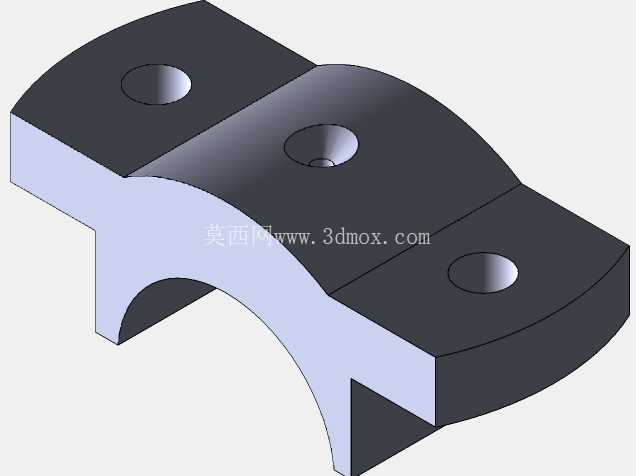

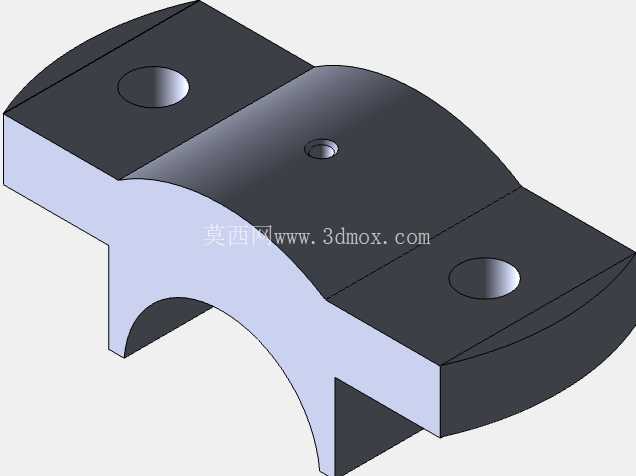

从结构设计逻辑来看，采用上下剖分的结构形式完全是服务于曲轴的装配工艺需求：整体式轴承座需要将曲轴从端部穿入，对于多主轴颈的长曲轴而言装配难度极大，且后续检修轴瓦时必须完全拆解曲轴连杆组，维护成本极高；而剖分式结构通过上下两个轴承座体配合，装配时先将下半座体固定在缸体安装面，吊入曲轴后扣合上半座体，再通过两侧的螺栓紧固件施加规定预紧力即可完成装配，后续检修仅需拆除对应位置的上盖即可更换轴瓦，大幅降低装配与维护的工时消耗。两侧的螺栓连接结构特意采用了双螺母防松设计，匹配发动机运行过程中持续存在的振动工况，避免螺纹连接在交变载荷下出现预紧力衰减、松脱的问题，螺栓的光杆段与座体安装孔采用小间隙配合，保证上下座体合模后的同轴度偏差控制在允许范围内，避免轴瓦出现偏载。

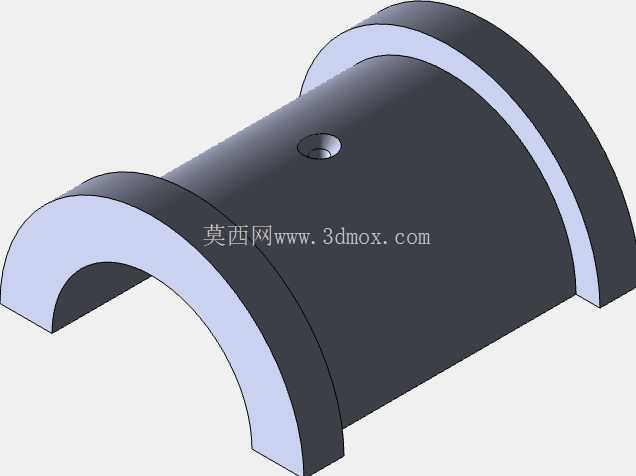

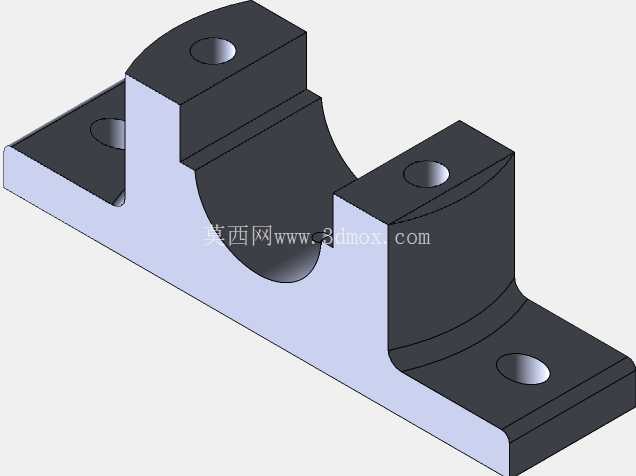

底座部分采用两侧带安装耳的结构，每个安装耳上设置一个长圆形安装孔，这类孔型设计一方面可以补偿安装面的加工位置公差，降低缸体对应安装螺柱的位置精度要求，另一方面也允许轴承在装配时进行微小的位置调整，保证各档轴承的同轴度满足曲轴转动的灵活性要求，避免出现卡滞。轴承的内孔为正圆形结构，与轴瓦外径采用过盈配合，装配时轴瓦压入座体后不会出现相对转动，内孔表面的粗糙度要求控制在Ra1.6以下，保证与轴瓦背面的贴合面积达到设计要求，避免出现热传导不畅导致的轴瓦温度过高问题。座体的过渡位置全部采用圆角过渡，避免应力集中——毕竟发动机运行过程中轴承要承受持续的交变冲击载荷，直角过渡位置很容易在循环应力下萌生疲劳裂纹，最终导致座体断裂失效。

从安装边界尺寸来看，这类基座轴承的总宽度需要匹配发动机缸体的主轴颈间距，底座的安装孔中心距严格对应缸体上的安装螺柱位置，轴承内孔直径与所支撑的曲轴主轴颈直径一一对应，上盖顶部的螺栓伸出长度需要控制在曲轴箱内部的空间边界内，避免与曲轴平衡块、连杆大头等运动部件出现运动干涉。座体的材质通常选用灰铸铁或者球墨铸铁，利用铸铁材料优异的减振性能吸收曲轴运转过程中的振动，同时铸铁的耐磨性较好，即使出现轴瓦失效的极端情况，也不会快速磨损座体内孔导致整个缸体报废。在建模过程中需要重点关注上下座体的分型面平面度要求，分型面的平面度偏差过大会导致合模后内孔出现错边，直接影响轴瓦的装配精度，因此分型面通常要求磨削加工，表面粗糙度达到Ra0.8，合模后用塞尺检查分型面间隙不允许超过0.02mm。两侧的螺栓孔位置度需要严格控制，与分型面的垂直度偏差不超过0.01mm/100mm，避免螺栓拧紧后出现附加弯矩导致座体变形。轴承座的壁厚设计需要兼顾强度与轻量化要求，壁厚过薄会导致刚度不足，曲轴受力时座体变形过大导致轴瓦间隙消失出现烧瓦，壁厚过厚则会增加发动机整体重量，不符合动力总成轻量化的设计趋势，通常壁厚会根据对应缸径的发动机载荷进行有限元校核，保证最大爆发压力工况下座体的变形量不超过0.03mm。

在实际选型应用中，这类基座轴承的尺寸完全是与特定型号的发动机绑定的，不同缸径、不同冲程的发动机对应的轴承载荷、安装尺寸都存在差异，不能通用互换。装配时螺栓的拧紧力矩必须严格按照工艺要求执行，分三次逐步拧紧到规定力矩，且拧紧顺序需要从中间向两侧对称进行，避免座体受力不均出现变形。日常运维中需要定期检查螺栓的预紧力，同时观察轴承位置的温度、振动情况，一旦出现异常温升或者振动超标，需要及时停机检查轴瓦磨损情况，避免故障扩大导致曲轴报废。
