塔尔内赶套离合器二维三维设计图纸

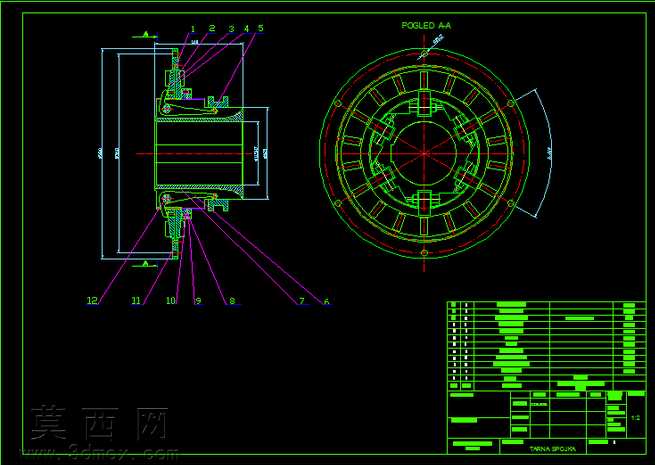

本作品为塔尔内赶套离合器的二维工程图与三维配套设计成果，建模阶段严格遵循机械传动部件的设计规范，先通过三维建模软件完成整体结构的参数化搭建，从核心的内毂套主体、周向均匀分布的啮合齿组，到配套的压紧组件、定位限位结构，每一处特征都按照实际传动工况的尺寸公差要求进行绘制，确保各零件间的装配间隙符合机械设计标准，避免出现运动干涉问题。二维工程图部分完整呈现了离合器的轴向剖视图、端面视图与零件明细栏，剖视图清晰展示了内部各组件的装配层级关系，从输入连接端到输出传动端的动力传递路径一目了然，端面视图标注了周向齿的分度圆、齿形角度与均布位置参数，明细栏对应序号逐一列明各组成零件的名称、数量与材质要求。建模过程中针对离合器的啮合传动特性，对齿面接触区域做了重点的结构优化，确保动力传递过程中受力均匀，减少局部应力集中的问题；材质设定上，主体承载部件选用调质处理的合金结构钢，啮合摩擦面做了表面淬火的材质属性标注，弹性压紧组件选用弹簧钢材质，定位紧固件选用标准碳钢件，完全匹配实际工业生产的材质选用逻辑。设计思路围绕离合器的接合平顺性、传动可靠性与拆装便捷性展开，整体结构采用同轴式布局，轴向尺寸紧凑，便于在传动系统中进行安装布置，周向布置的啮合齿采用渐开线齿形设计，既保证接合过程中的导向顺滑，又能在传动时承受足够的扭矩载荷，同时预留了合理的磨损补偿间隙，延长部件的使用寿命。二维图纸的标注严格遵循机械制图国家标准，尺寸线、公差配合、形位公差标注清晰完整，能够直接用于生产加工的参考，三维模型可直接用于装配模拟、运动仿真与有限元受力分析，为该款离合器的后续优化、生产制造与装配调试提供完整的数字化设计支撑。
