三极海格款电路断路器三维建模作品

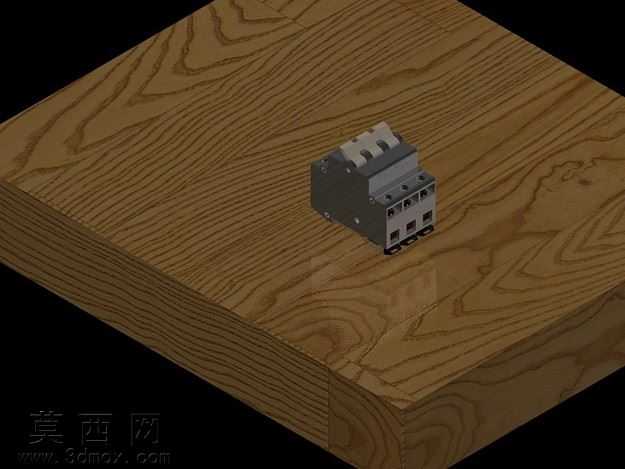

本作品为三极海格款电路断路器的三维建模成果，建模过程严格参照实物断路器的真实尺寸比例开展，首先通过测绘获取断路器外壳、操作手柄、接线端子、脱扣结构等各部件的轮廓参数，在三维建模环境中先搭建整体装配基准坐标系，确保各部件的装配位置完全匹配实物的装配逻辑。建模阶段优先完成主体绝缘外壳的曲面构建，对外壳表面的散热凹槽、品牌标识预留位、安装卡扣结构逐一进行特征拉伸与切除，保证外壳的壁厚均匀符合低压电器的绝缘结构设计要求；随后完成操作手柄的建模，还原手柄的防滑纹理、分合闸指示标识位的结构特征，同时预留手柄与内部操作机构的连接轴孔，确保后续装配时手柄的转动行程符合真实断路器的分合闸操作角度。针对进线与出线侧的接线端子，建模时还原了端子的压线螺丝孔位、接线腔的倒角结构，保证端子与外壳的嵌合位置精准，无结构干涉问题；底部的导轨安装卡扣也按照真实断路器的安装标准进行结构还原，卡扣的弹性让位槽、卡接凸起的尺寸完全匹配标准电气安装导轨的规格，确保虚拟装配时可顺利完成导轨卡装动作。材质渲染阶段，为主体绝缘外壳赋予哑光浅灰色工程塑料材质，调整材质的粗糙度参数还原真实断路器外壳的磨砂质感；操作手柄采用浅米色阻燃塑料材质，适当调整材质的反光度区分于主体外壳；接线端子与内部金属构件赋予镀锌金属材质，添加细微的金属颗粒纹理还原金属件的真实表面质感；底部安装卡扣采用与主体一致的工程塑料材质，同时为接线端子的螺丝部位添加轻微的做旧质感，提升模型的真实感。渲染环节采用暖棕色木质桌面作为展示背景，添加柔和的环境漫反射光源，在断路器下方投射出柔和的半透明倒影，清晰展示断路器的正面结构与侧面轮廓，同时通过视角调整完整呈现三极接线端的排布结构、操作手柄的位置以及底部安装结构的形态。建模过程中对内部的脱扣机构预留了装配空间，各部件之间的装配间隙严格参照实物的公差标准设置，既保证外观结构的高度还原，也为后续开展断路器的装配动画模拟、分合闸动作仿真提供了可靠的模型基础，整体模型结构完整，细节还原度高，可用于电气装配教学、低压配电方案展示、产品宣传演示等多个场景。
