并联式力反馈触觉交互操作机构

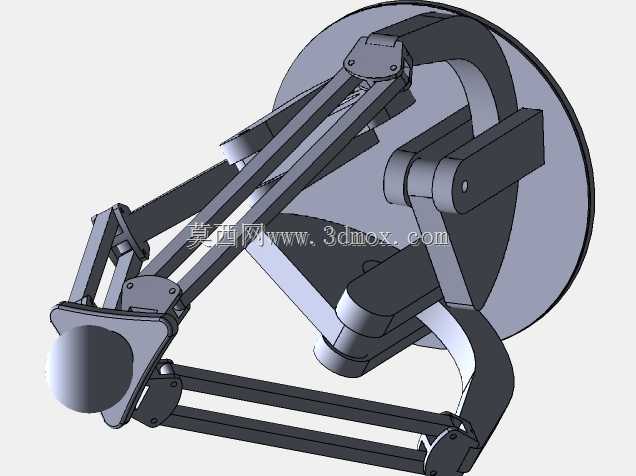

这套并联构型的触觉交互机构，核心应用场景覆盖虚拟装配仿真、远程遥操作机器人操控、虚拟手术训练、工业数字孪生交互等领域，能够在用户操作末端执行件时，实时输出对应虚拟场景或远端作业场景的反作用力、振动触感，让操作者获得接近真实物理接触的操作反馈，打破传统键鼠、手柄交互仅能输入指令无法感知力觉的局限。从结构设计逻辑来看，该机构采用多组平行四边形连杆支链配合转动副铰接的并联构型，相较于串联式触觉设备，整体刚度更高，力反馈输出的延迟更低，末端操作位姿的重复定位精度更优，能够覆盖三维空间内的平动与转动自由度操作需求，末端设置的球形操作握柄贴合人手握持形态，操作时手腕无需过度偏转即可完成全行程范围的位姿调整。设计过程中优先考虑了操作空间与机构体积的平衡，固定端采用圆形安装基座，可直接通过螺栓固定在工作台面或专用支架上，安装时需预留足够的连杆摆动空间，避免支链运动过程中与周边设备、操作人员肢体发生干涉；各连杆支链的铰接点均配置了低阻尼转动副，减少机构自身摩擦阻力对力反馈精度的干扰，驱动元件内置在基座与支链连接位置，无需额外布设外置传动线路，整体外观整洁无外凸走线，适配实验室、工业操控台等多种安装环境。在功能实现层面，该机构可实时采集末端握柄的空间位姿数据传输至控制系统，同时根据交互场景的碰撞检测结果，通过各支链的协同输出向操作者手部传递对应方向的阻力、接触刚度甚至纹理振动反馈，比如在虚拟装配场景中，当操作者操控虚拟零件完成孔轴装配时，机构会输出轴件与孔壁接触的侧向阻力、装配到位的卡滞触感，帮助操作者精准判断装配对位状态，降低虚拟训练与实际操作的感知差；在远程遥操作场景中，可将远端作业机器人末端的接触力实时映射到该机构上，让操作者在安全区域即可感知远端作业的受力状态，避免盲目操作导致的设备损坏或作业失误。结构设计上各连杆采用等强度构型，在保证支链刚度满足最大反馈力输出要求的前提下，尽可能降低连杆自身重量，减少运动过程中的惯性力对力觉反馈真实度的影响，铰接位置的限位结构可限制各支链的极限摆动角度，防止机构运动超出设计行程导致驱动元件或连杆结构损坏，整体维护难度低，仅需定期对转动铰接点补充润滑即可长期保持稳定的操作精度。
