GP2Y1023AU0F粉尘检测传感器结构设计

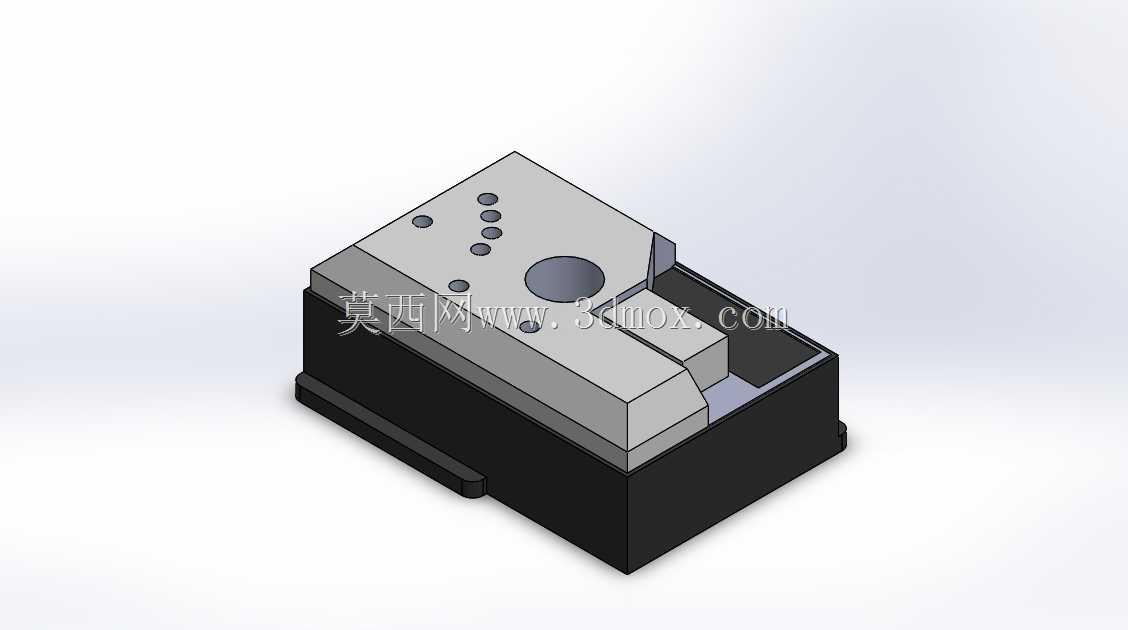

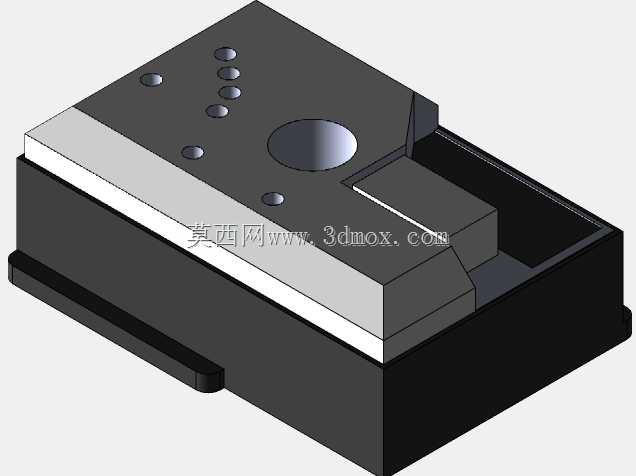

做空气净化类设备结构选型的时候，这类光学式粉尘传感器是绕不开的核心检测部件，很多壁挂式新风机、车载空气净化器、便携式空气质量检测仪里，都会用到同原理的检测单元。这款传感器的整体结构采用上下分层的壳体设计，下半部分为黑色遮光基座，上半部分为银灰色光学腔上盖，壳体边缘做了错位止口设计，能避免外界杂散光进入光学检测腔干扰检测精度，毕竟光学散射法测粉尘浓度，最怕的就是环境杂光窜入检测区域造成数值漂移。

从安装边界来看，整体为方正的块式结构，底部预留了插接式接线端的让位空间，侧面没有突出的安装耳，实际装机时可以通过基座底部的定位柱卡在PCB板的对应定位孔内，再通过焊盘或者接插件完成电路连接，不需要额外设计复杂的固定支架，能节省设备内部的安装空间，尤其适合内部空间紧凑的便携式检测设备。光学腔的进气开口做了内凹式的导气槽设计，气流可以顺着槽体平缓进入检测区域，不会因为直吹造成气流转折带来的检测误差，腔体内的光学发射与接收元件的安装位都做了精准的凸台定位，装配时不需要额外调整光路角度，只要把元件卡入对应卡槽就能保证光轴夹角符合设计要求，能大幅减少产线装配的调校工时。

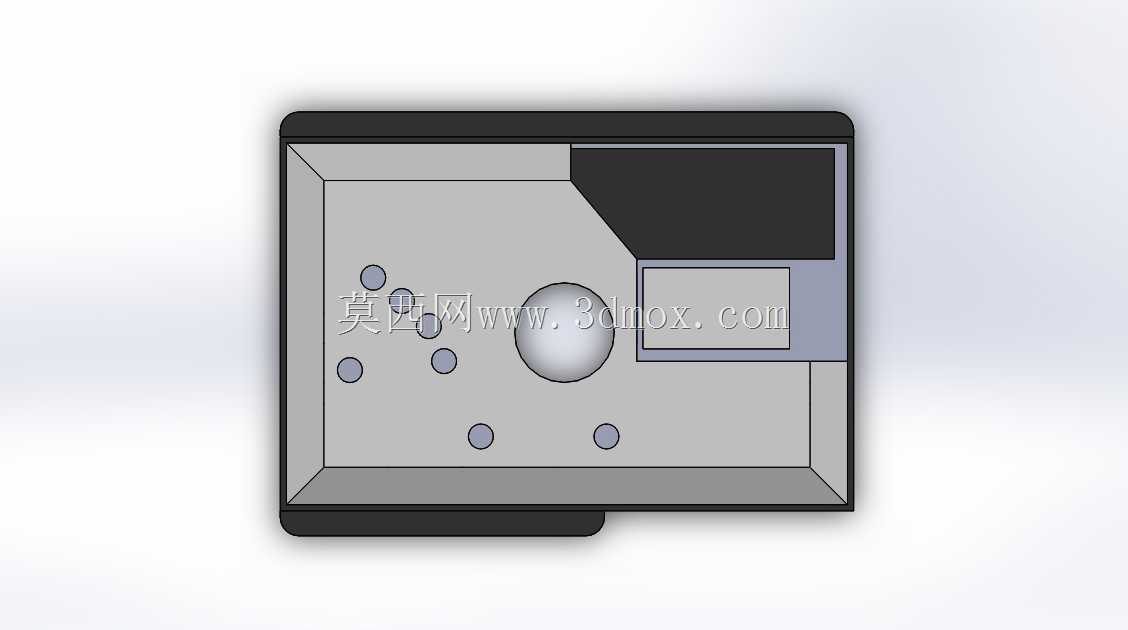

实际应用中，这类传感器主要用来检测空气中的悬浮颗粒物浓度，通过检测散射光强度换算出空气中的PM2.5、PM10等颗粒物的浓度值，给净化设备的风机转速调节提供数据依据。设计时特意在光学腔上盖预留了多个圆形的工艺孔，这些孔位一方面是壳体注塑时的排气孔，避免注塑成型时壳体表面出现缩痕，另一方面也可以作为后期光路校准的操作孔，不需要拆开整个壳体就能完成光路参数的微调。壳体的边角都做了小圆弧过渡，没有尖锐的棱角，既可以避免装配时划伤操作人员，也能减少注塑时的应力集中，降低壳体长期使用出现开裂的概率。基座侧面的小凸筋是和设备内部安装槽配合的防呆结构，能避免装配时装反方向，接插件的引脚定义对应凸筋位置做了错位设计，就算产线工人误操作也没法把传感器插反，从结构设计上规避了装配失误带来的电路损坏风险。
