TQFP32引脚贴片SMD芯片封装结构

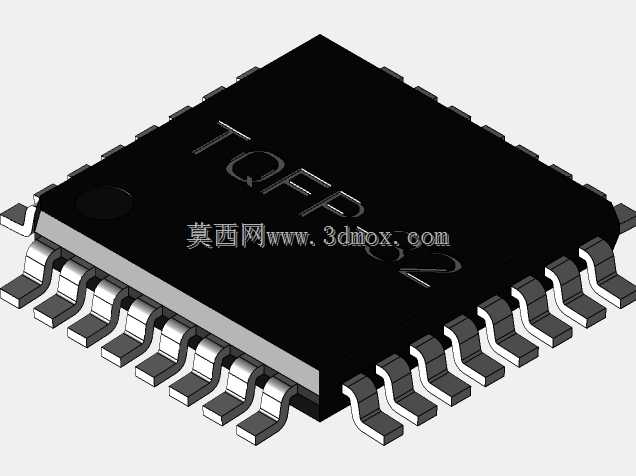

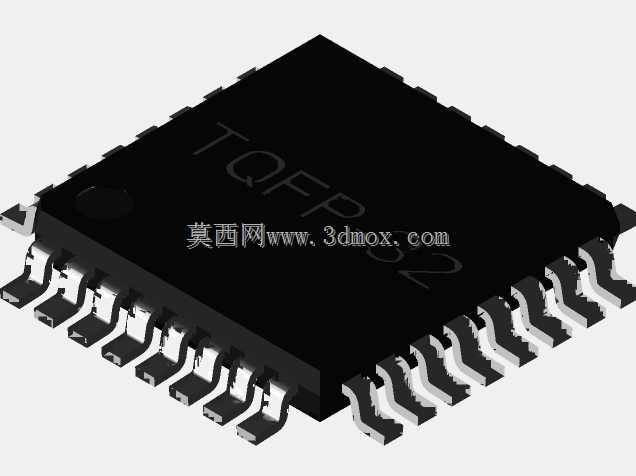

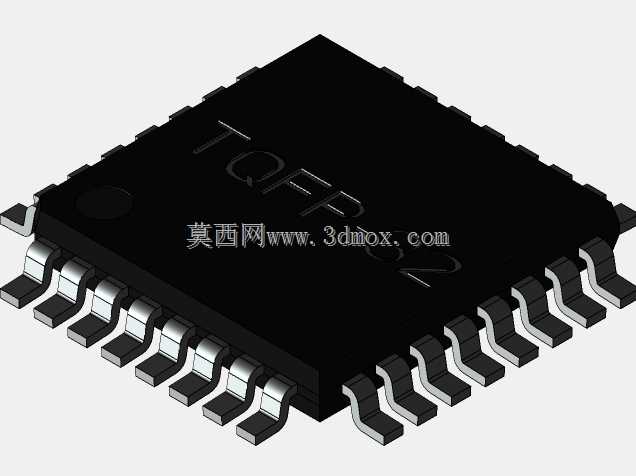

在消费电子、工业控制板卡、车载电子模块的PCB布局设计工作中，贴片芯片封装的三维模型是结构干涉校验、焊盘匹配设计、生产钢网开制环节不可或缺的参考依据，这款TQFP32封装的SMD芯片模型，完全贴合量产封装的实际尺寸参数做1:1还原，能直接导入各类PCB结构协同设计流程中使用。从实际应用场景来看，这类32引脚薄型四方扁平封装的芯片，常被用于微控制器、电源管理芯片、接口转换芯片的载体封装，在板卡布局时需要提前确认芯片本体与周边电容、电阻、接插件的安全间隙，避免回流焊过程中出现元件干涉，或是后期组装外壳时出现顶壳问题，精准的三维模型能在设计阶段就规避这类量产风险。这款封装的引脚间距为0.8mm，属于细间距贴片封装范畴，建模时严格还原了鸥翼型引脚的弯折弧度与引脚厚度，能直观呈现引脚共面度的设计基准，为SMT贴片制程的吸嘴选型、贴片压力参数设置提供可视化参考，避免因引脚建模偏差导致的制程误判。本体尺寸为7.1mm×7.1mm的正方形结构，厚度符合常规TQFP封装的薄型化设计要求，建模时特意还原了芯片本体一角的定位标识点，能帮助设计人员快速确认引脚1的位置，避免PCB封装绘制时出现引脚序号错位的低级错误。从设计思路上，建模过程优先保证安装边界的尺寸精度，本体的长宽公差、引脚伸出长度、引脚根部与本体的衔接位置都严格参照JEDEC封装标准做还原，没有做多余的外观美化处理，所有结构特征都服务于工程设计的实际校验需求，比如引脚的焊接面位置与PCB焊盘的对应关系，能直接用于检查焊盘设计的伸出量是否符合焊接工艺要求，避免出现虚焊、桥连的工艺隐患。在做整机结构堆叠设计时，这款模型还能用于确认芯片上方的散热空间是否充足，是否需要预留散热片的安装位置，或是评估点胶加固时的胶水流溢范围，覆盖从PCB Layout到SMT生产再到整机组装的全流程设计校验需求，对于刚接触电子结构设计的工程师来说，也能通过这个模型直观理解TQFP封装的结构特点，快速掌握细间距贴片元件的布局设计要点，减少设计迭代次数。
