16针5mm间距蓝色接线端子连接器

在低压电气柜、工业控制板卡、小型自动化设备的布线环节里，这类贯通式接线端子是解决多导线快速分接、可靠导通的常用连接件，区别于焊接式接线柱，它不需要对导线端头做焊锡预处理，现场布线效率能提升数倍，尤其适合小批量设备组装、后期运维改线的场景。这款16位的接线端子采用直插THT安装方式，相邻接线位的中心间距为5mm，整体长度控制在80mm，宽度7.6mm，高度10mm，安装时只需要在PCB板上对应位置打出两排直径匹配引脚过孔，波峰焊或者手工焊都能完成固定，不会占用板上过多的布局空间，适合排布在控制板的边缘位置作为外部线缆的接入接口。

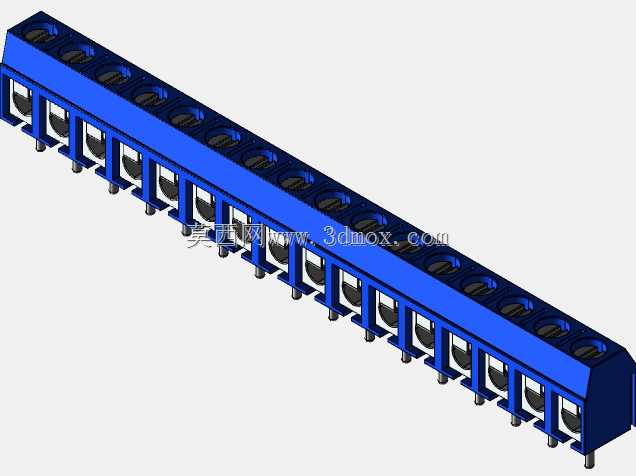

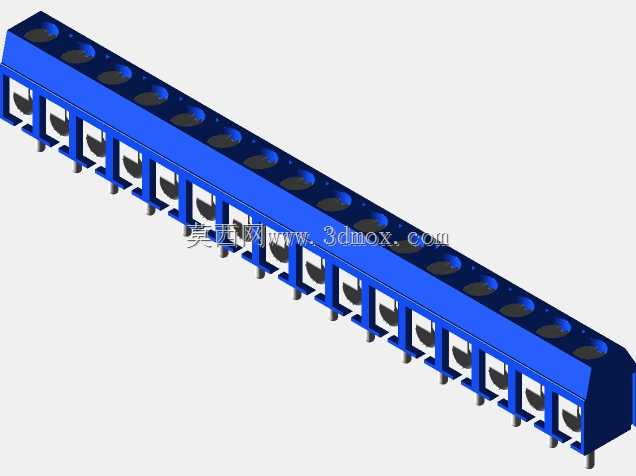

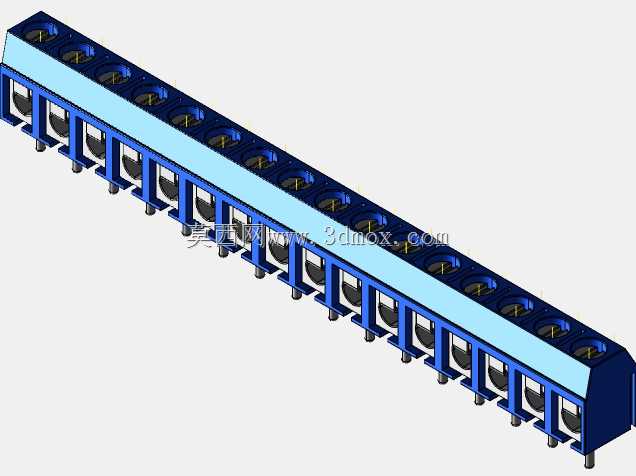

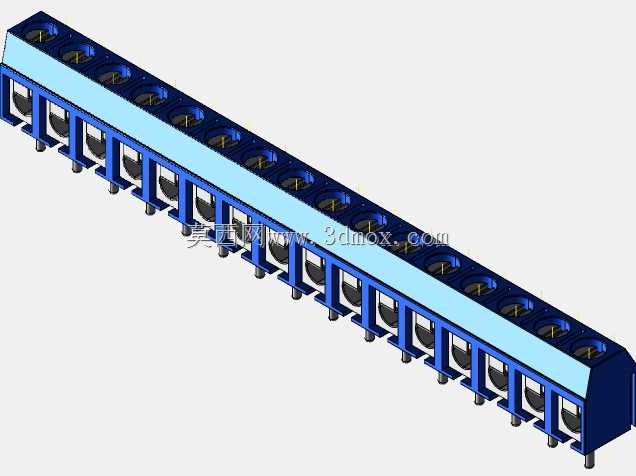

从结构设计来看，蓝色的绝缘基座采用阻燃工程塑料材质，表面做了哑光处理，每个接线位上方都预留了螺丝刀操作的沉孔，接线时只需要用一字螺丝刀拧动顶部的螺丝，就能带动内部的压线铜片升降，剥好端头的多股或者单股硬导线直接插入接线孔，松开螺丝刀后铜片就会紧紧压住导线，导通电阻小，抗振动能力强，不会因为设备长期运行的轻微震动出现松脱打火的问题。基座下方的金属定位引脚分为两排，除了承担焊接固定的作用，还能在焊接时辅助定位，避免端子过炉时出现偏移，每个接线位之间都有绝缘隔断，即使相邻位接不同电压等级的导线，也不会出现爬电击穿的风险，绝缘耐压等级能满足常规工业控制回路的使用要求。

实际选型使用时需要注意，这类端子的额定电流通常和间距匹配，5mm间距的端子单路承载电流一般在10A到15A区间，适合控制信号回路、小功率动力回路的接线，不要超额定电流使用避免过热。安装时要注意PCB上的开孔位置和引脚间距严格对应，过孔直径建议比引脚直径大0.2mm左右，既能保证插件顺畅，也不会出现焊锡渗漏的问题。端子的压线螺丝有防脱设计，拧到最高位置也不会从基座里掉出来，现场接线时不用担心螺丝掉落丢失，每个接线孔的进线端做了倒角处理，导线插入时不会被塑料飞边卡住，多股软线如果配合冷压针使用，接线可靠性会进一步提升，适合在有振动的工业设备场景下长期使用。
