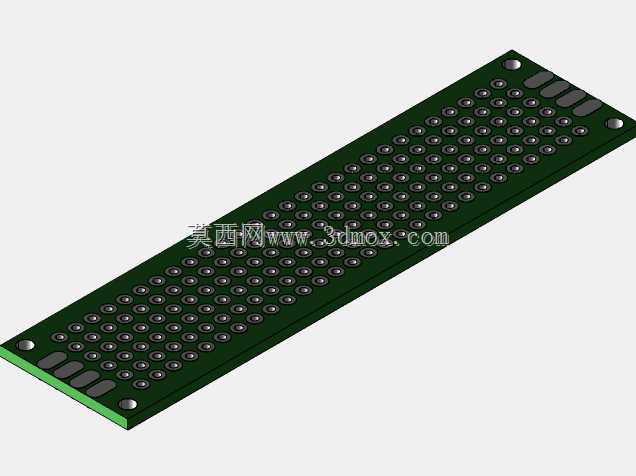

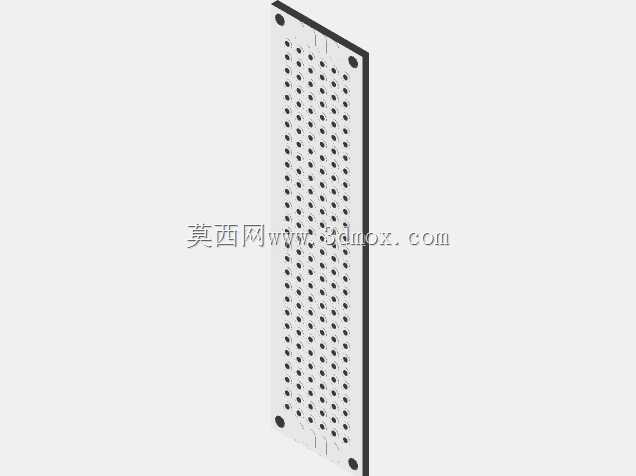

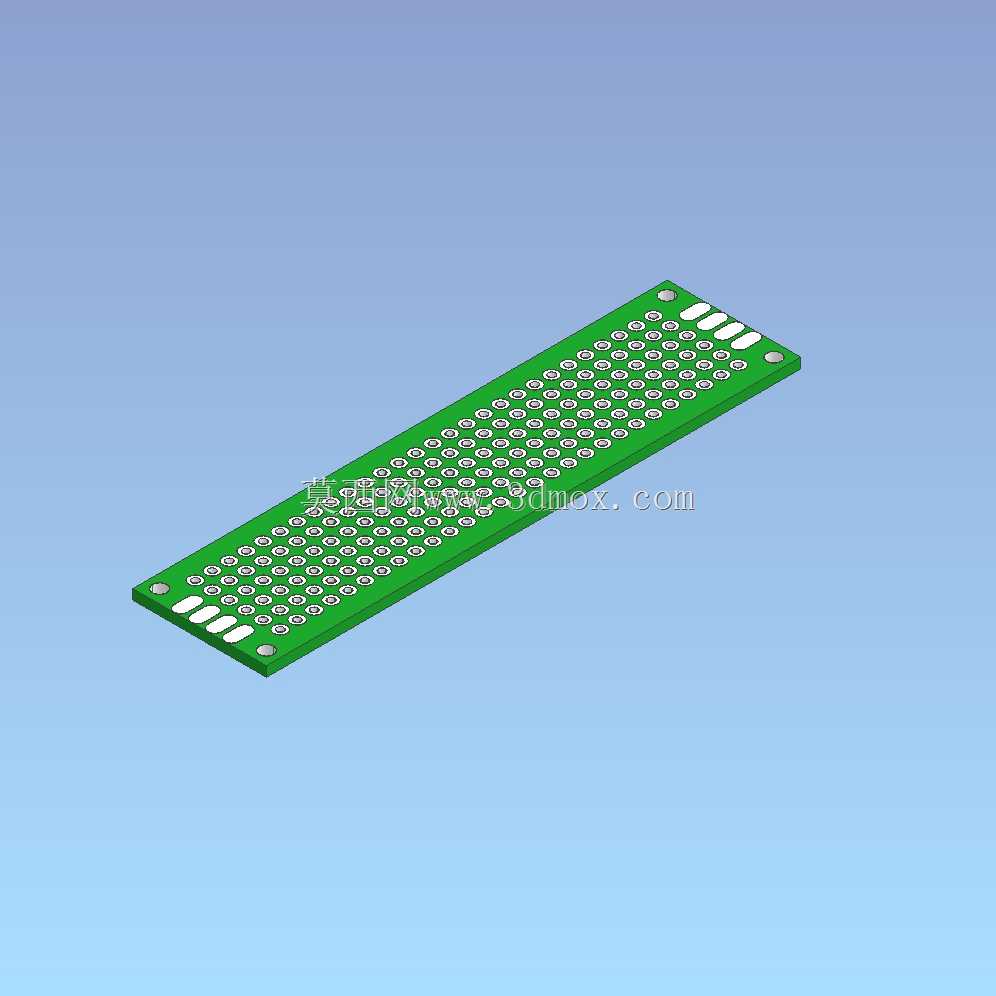

20x80mm双面通用原型电路板设计

在电子样机试制、小批量功能验证场景中，这类通用原型板是硬件开发、设备电控改造环节的常用基础载体，无需提前开模制作定制PCB，可直接在板上完成元器件插装、飞线焊接，快速搭建功能验证电路，大幅缩短前期方案迭代周期。从结构设计维度看，该板采用长条形窄边布局，整体长宽尺寸控制为20mm×80mm，厚度约1.5mm，适配狭长型安装空间，比如小型工控模块内部、传感器信号调理单元旁、教学实验台的窄槽安装位，都能直接嵌入固定，不会占用过多设备内部的宝贵布局空间。板身采用常规FR-4环氧玻纤基材，表面做绿色阻焊处理，既可以防止焊接过程中相邻焊盘出现连锡短路，也能在长期使用中抵御潮气、灰尘对铜箔线路的侵蚀，提升实验电路的可靠性。板上焊盘采用标准2.54mm网格间距排布，这个间距完全匹配直插式电阻、电容、排针、常用DIP封装芯片的引脚尺寸，不管是常规0805封装的直插阻容件，还是多引脚的直插集成芯片，都能直接对准焊盘插装，无需额外调整引脚间距，适配绝大多数通用直插电子元器件的安装需求。焊盘本身的孔径约1mm，既能满足常规元器件引脚的穿插要求，也能兼容直径稍粗的功率元件引脚，焊接时焊锡可以充分浸润孔壁，保证引脚与焊盘的连接强度，避免震动场景下出现引脚脱焊的问题。板体两端预留的安装孔直径约2.1mm，适配M2规格的固定螺丝，安装时可以直接通过螺丝将板体锁定在设备壳体、安装支架或者绝缘立柱上，固定后板体不会因为接线拉扯、设备震动出现移位，保证电路连接的稳定性。设计时特意将焊盘做了整板均匀排布，没有预留固定的功能线路，使用者可以根据自身的电路方案自由规划走线、布置元器件位置，不管是搭建简单的电源转换电路、信号采集前端，还是小型单片机最小系统，都能灵活适配，不用受定制PCB固定线路的限制。对于三维建模从业者而言，该模型还原了板体的真实厚度、焊盘排布规律、安装孔位置与尺寸，在做设备整体装配仿真时，可以直接将该板模型导入装配体，验证其在安装腔体内的空间匹配度，检查与周边结构件、其他电子模块的干涉情况，提前预判安装时可能出现的空间冲突问题，减少实际加工装配阶段的反复调整。在教学实验场景中，这类通用板也是电子工艺实训、电路原理课程的常用耗材，学生可以在板上练习焊接技能、搭建基础验证电路，熟悉电子元器件的安装与接线逻辑，对应的三维模型也可以用于虚拟仿真实验教学场景，让学习者在三维环境中熟悉板体结构与元器件布局逻辑。板体边缘做了轻微的圆角处理，没有尖锐的毛刺棱角，安装时不会划伤操作人员的手部，也不会刮破周边的导线绝缘层，避免出现线路短路的隐患。
