车辆悬挂振动能量回收发电装置结构

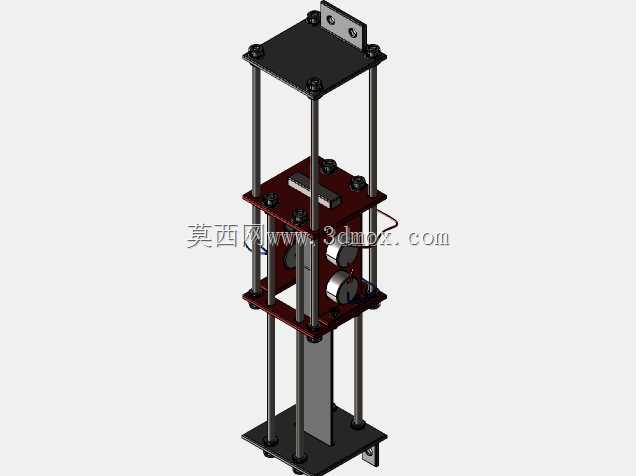

该装置面向车辆行驶过程中的振动能量回收场景设计，核心用途是将悬挂系统往复运动产生的机械动能转化为可利用的电能，可适配乘用车、商用车等配备弹性悬挂的载具，为车载低功耗传感器、辅助用电单元补充供电，降低车辆发电机的额外负载，间接优化燃油经济性或纯电车型的续航表现。从结构设计逻辑来看，装置采用立式分层框架布局，上下两端设置带安装孔的固定端板，可直接对接悬挂系统的簧上与簧下安装位，四根光轴导柱贯穿各层安装板，为往复运动提供稳定的导向约束，避免侧向载荷导致的运动卡滞。中间分层布置的发电模组通过传动结构对接悬挂的相对位移，将直线往复运动转化为发电转子的旋转运动，无需额外增设复杂的运动转换机构，减少传动链路的能量损耗。安装边界方面，整体为规则的立式柱状结构，横截面尺寸控制在较小范围，可适配多数车型悬挂附近的预留安装空间，上下安装板的孔位可根据不同车型的悬挂安装点做适配调整，无需对原有悬挂结构做大规模改动。功能特性上，装置的导向结构采用耐磨衬套与光轴配合，可承受悬挂工作过程中的高频往复冲击，发电模组的固定框架采用高强度板材加工，层间通过螺栓锁紧固定，可抵御车辆行驶过程中的振动冲击，避免结构松脱。设计过程中优先考虑了与现有悬挂系统的兼容性，没有改动原有悬挂的阻尼与弹性参数，不会影响车辆原有的行驶平顺性与操控稳定性，发电模组的输出端预留了整流稳压模块的安装位，可直接输出稳定的低压直流电，对接车载储能或用电设备。在结构细节处理上，各层安装板的边角做了倒角处理，避免安装过程中划伤线路或周边部件，导柱两端采用锁紧螺母与端板固定，可根据实际安装需求调整整体的有效行程，匹配不同车型悬挂的动行程范围，避免运动过程中出现结构硬顶导致的部件损坏。
