PCB板对板绿色接线端子结构设计

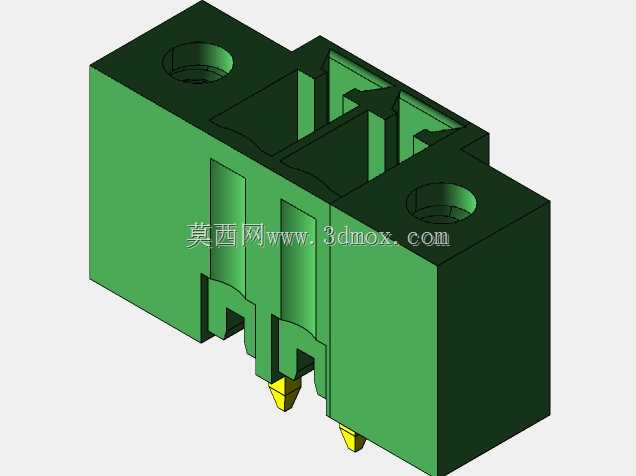

这款接线端子主要应用于工业控制板卡、电源模块、小型电气控制柜内部的PCB板端导线连接场景，是板上电路与外部线束实现可靠导通的核心连接件，日常选型中常被用于低压直流、工频交流小功率回路的接线作业，能替代传统焊线工序，降低现场装配的人工成本，也方便后期设备维护时的线路拆改。从结构设计来看，主体采用绝缘阻燃的工程塑料壳体，两侧预留带安装孔的固定耳，安装孔的位置公差严格匹配PCB板上的预设安装孔位，可通过螺丝直接将端子锁附在板边，避免波峰焊或日常使用过程中端子出现偏移松脱；底部伸出的两个镀金插针为焊接引脚，引脚间距符合常规PCB布线的安全间距要求，插针根部做了台阶限位设计，插装时能精准控制插入PCB的深度，保证焊锡爬升高度一致，避免虚焊、连焊问题。壳体内部的接线腔做了导向斜角设计，导线插入时能顺着斜角顺利抵达导电接触位，配合内部的压线结构，可锁紧0.5-2.5平方毫米的多股或单股铜导线，压线部位的接触片采用弹性铜材，表面做镀锡处理，既能保证足够的接触压力降低接触电阻，也能抵御日常使用环境中的氧化腐蚀，长期通电不易出现发热打火的问题。整体外形为长方体结构，宽度方向仅占两个标准接线位的空间，高度方向不会超出板上常规元件的最高高度，不会干涉周边电容、芯片等元件的布局，安装后突出PCB板面的高度适配常规控制柜的内部走线空间，不会与外壳或其他板卡产生装配干涉。设计过程中重点考量了绝缘耐压性能，壳体壁厚满足低压电器的绝缘要求，相邻接线位之间设置了隔离筋，避免不同回路导线误触造成短路，插针与塑料壳体的结合处做了密封挡边，可阻挡焊锡过程中助焊剂渗入接线腔内部，保证后续压线接触的可靠性。
