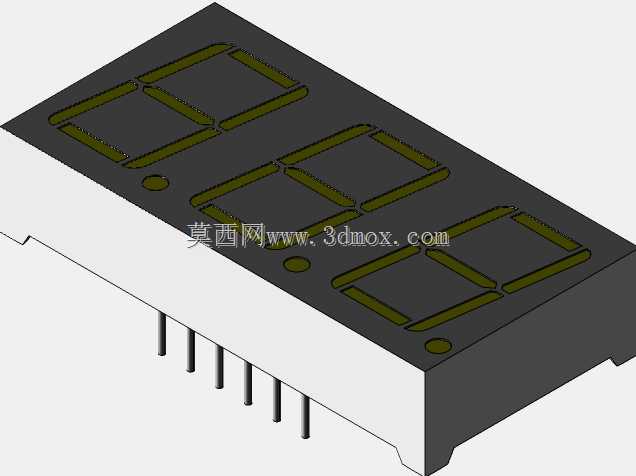

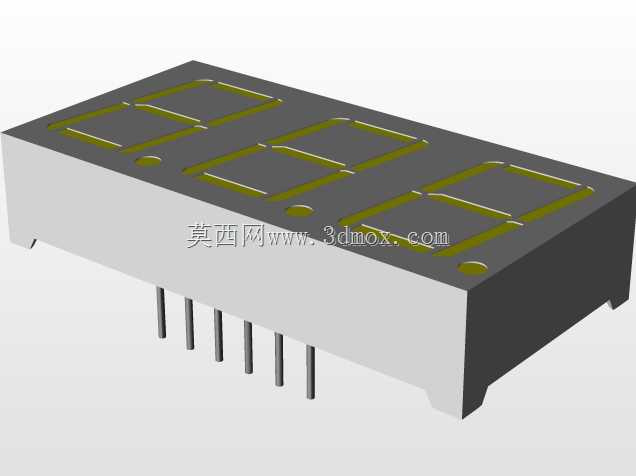

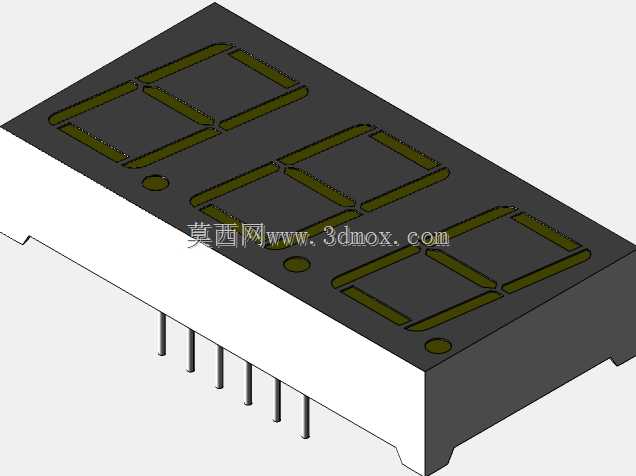

三位直插式LED数码显示器件结构模型

在工业控制终端、小型家电面板、测试仪器示数模块这类需要直观输出数字信息的场景里，直插式三位LED数码管是应用频次极高的显示部件，本次建模的这款器件，完全围绕实际量产的直插封装规格做全尺寸还原，能直接给结构工程师做面板开孔、PCB布局、壳体干涉检查提供精准的三维参照。做这类显示器件建模的时候，首先要考虑的是安装边界的匹配度，这款器件引脚间距为2.54mm，刚好适配通用洞洞板、标准PCB焊盘的网格规格，不用额外调整焊盘间距就能直接完成板级对接；整体外形长度37.6mm、宽度19mm、高度8.1mm，建模时特意把壳体边缘的脱模斜度、引脚的伸出长度、显示面的下沉深度都做了1:1还原，结构设计师在做面板开窗设计时，不用再反复核对二维图纸的公差，直接把模型导入装配体就能确认开窗尺寸、安装柱位置是否存在干涉，避免后期打样出现显示面被壳体遮挡、引脚长度不够无法过波峰焊的问题。从功能特性来看，这款三位数码管采用共阳/共阴通用的引脚排布逻辑，每个显示位的七段笔画加小数点都做了独立的结构区分，建模时把发光段的凹陷深度、黑色阻光面的厚度都按实物做了区分，做产品渲染的时候能直接赋予不同材质，还原通电显示时的视觉效果，不用再后期拆分曲面。实际选型应用中，这类三位显示器件常被用在温控器示数、计数器输出、小型电源电压显示、电动车电量指示这类场景，因为是直插封装，相比贴片款的焊接强度更高，抗振动性能更好，在工业现场的设备上使用时，不会因为设备长期运行的振动出现虚焊脱落的问题。建模过程中没有做多余的简化，壳体侧面的定位凸点、背面的引脚固定胶层轮廓、显示面的圆形定位标记都完整还原，这些细节在做装配的时候非常关键——比如面板上的定位槽要和壳体侧面的凸点匹配，才能避免数码管装进去之后出现旋转偏移，导致显示位和面板开窗不对中的问题；引脚的直径、相邻引脚的间距严格按2.54mm标准间距做等距排布，PCB工程师在做封装设计的时候，可以直接从三维模型里提取引脚的坐标位置，不用再对着规格书逐个测量坐标，减少封装绘制的出错概率。很多工程师在做小设备的结构设计时，容易忽略显示器件的高度尺寸，导致装完之后显示面和面板之间留缝过大，或者顶到面板外壳，这款模型把总高度、显示面到壳体底部的尺寸都做了精准还原，导入装配体之后直接测量就能算出面板需要预留的间隙，配合泡棉胶圈的厚度就能做到显示面和面板齐平，既不会漏光也不会出现挤压壳体的问题。
