摩托罗拉G2直板智能手机外观结构建模

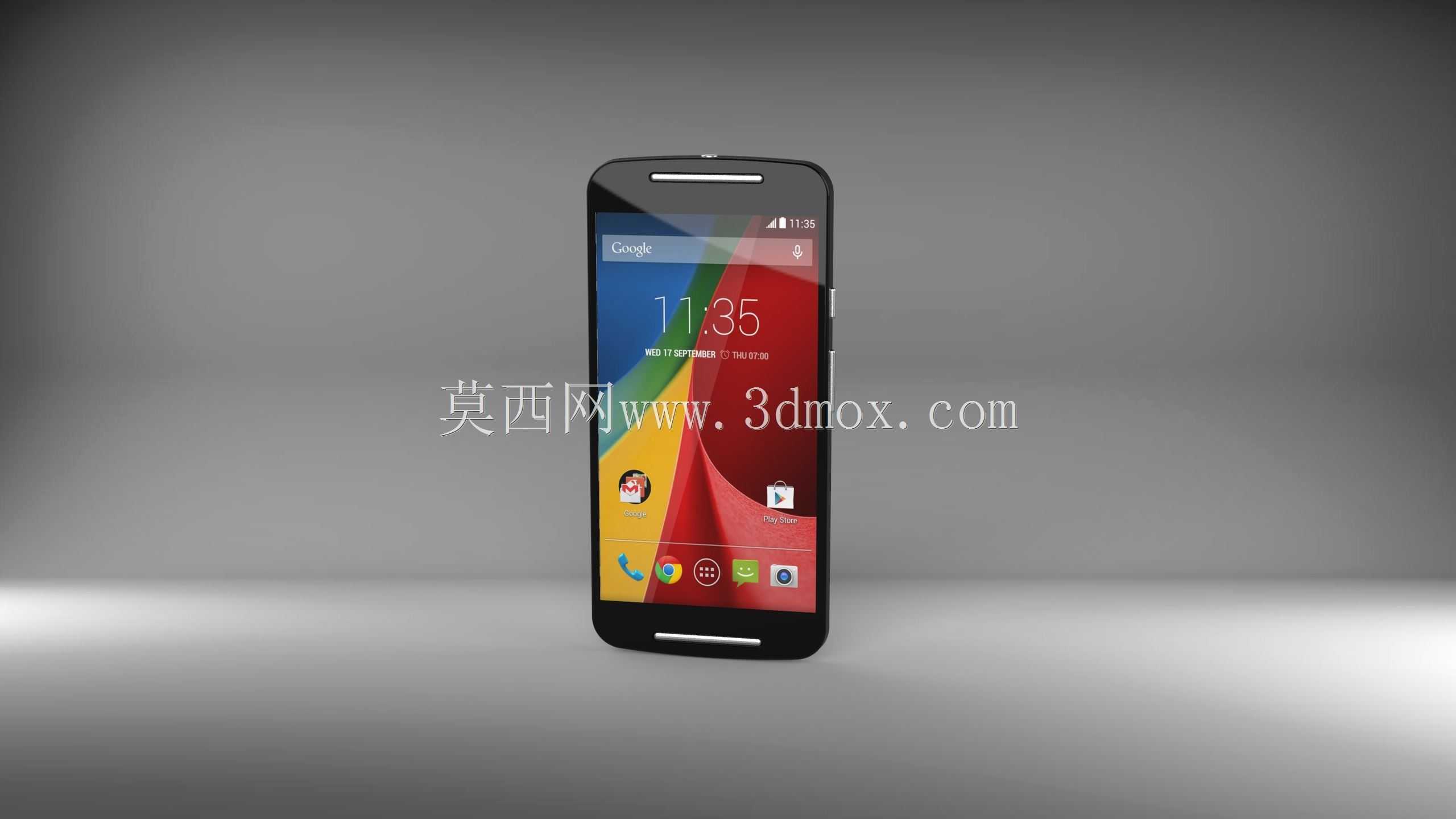

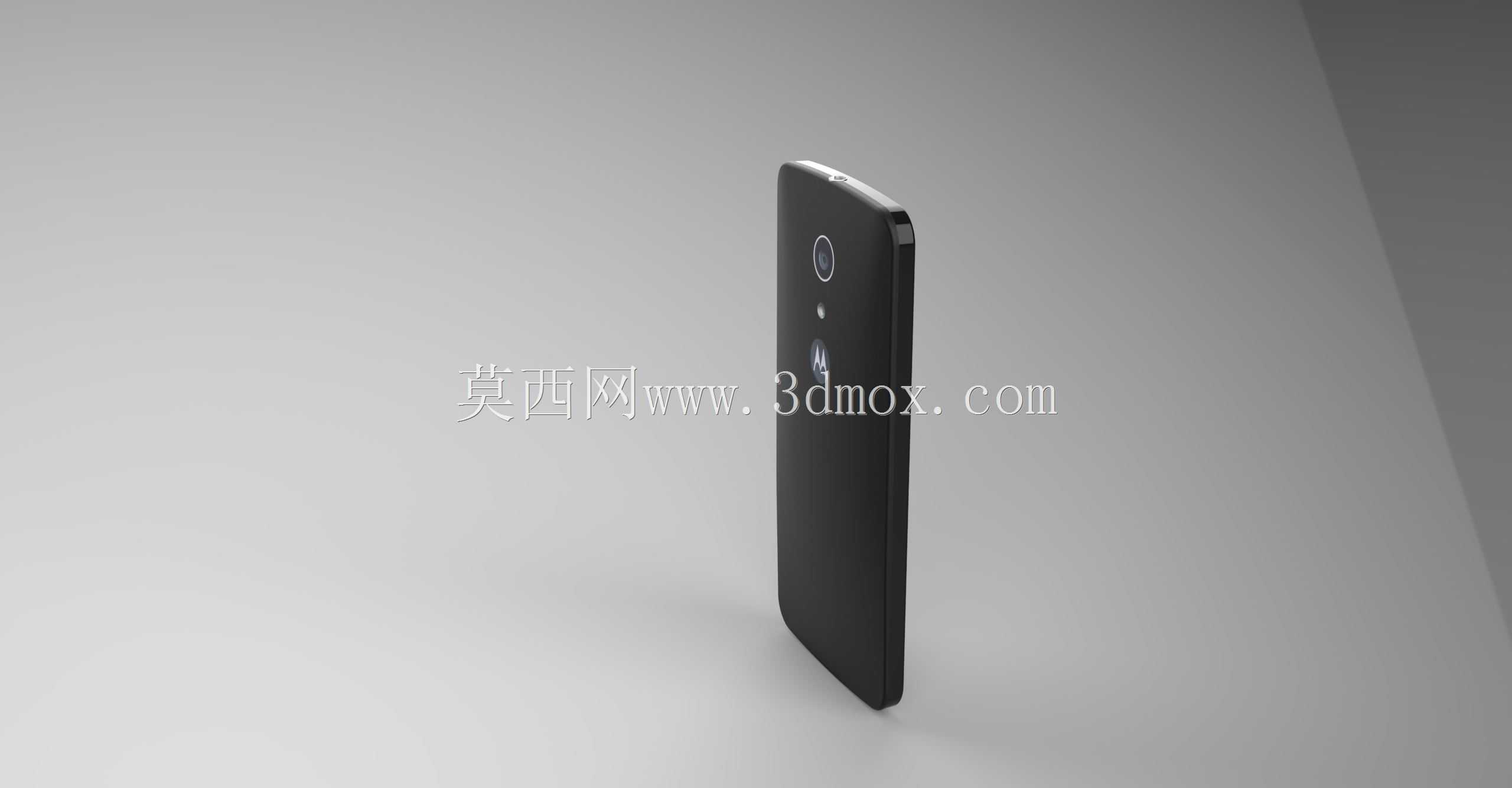

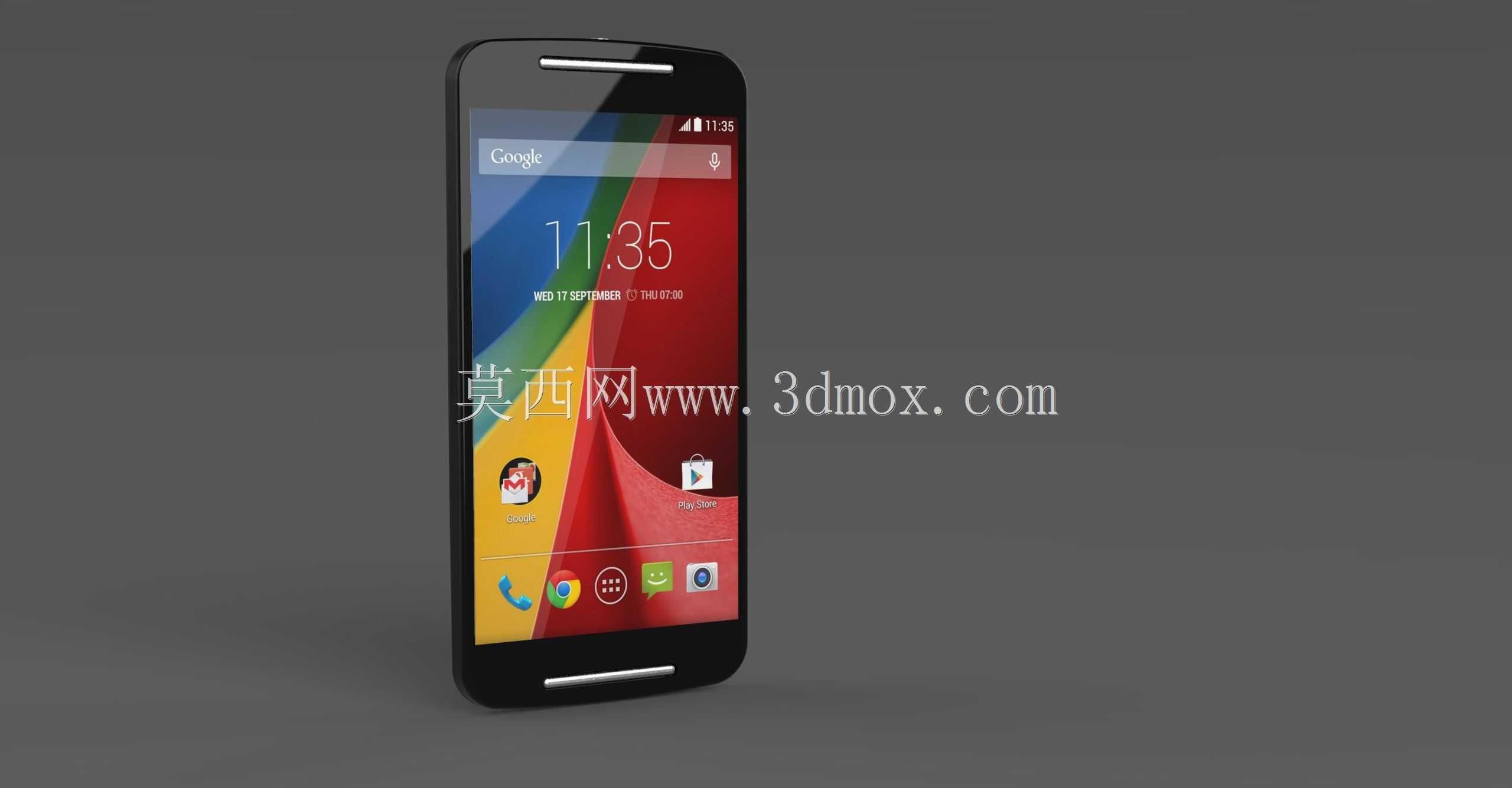

日常做消费电子结构建模时，这类直板触控手机的外观结构还原是很常见的练习与项目参考项，很多做手机周边配件设计的从业者，比如保护套开模、贴膜定位治具设计、桌面支架适配的工程师，都会需要精准的整机外观数模作为设计基准。这款机型采用经典的直板触控设计，整机轮廓做了大圆角过渡，握持时的边缘贴合度较好，正面覆盖整块触控玻璃，上下端预留了听筒与前置组件、主麦克风的安装位，背部为一体化弧面后盖，摄像头模组位于背部靠上位置，侧边集成了音量调节与电源按键，底部预留了扬声器与数据接口的安装空间，顶部保留了3.5mm音频接口位置。建模过程中首先要确认整机的长宽厚边界尺寸，这类4.5英寸屏的机型整机宽度控制在适合单手握持的范围，厚度控制在轻薄机型的常规区间，所有外观曲面的曲率要和真机弧度匹配，尤其是后盖的弧面过渡，直接关系到后续保护套的贴合精度，不能出现曲面断层或者曲率突变的问题。做结构拆分的时候，要区分前壳、中框、后盖的装配分界，按键的凸起高度、按键与中框的间隙要符合实际装配公差，屏幕黑边的宽度、正面触控区域的边界要和实际产品一致，避免后续做配件设计时出现定位偏差。这类数模除了用于配件开发，还可以用于通讯终端产品的外观方案参考，在做入门级智能手机的前期外观提案时，可以参考这类成熟机型的人机尺寸设定，比如屏幕占比、按键位置、握持区域的曲面处理，减少前期人机验证的反复调整。建模时要注意所有外观面的拔模角度处理，虽然是外观数模，但如果后续要用于结构验证，拔模角度要符合注塑生产的基本要求，侧边按键的位置要符合大多数用户单手握持时的手指触控范围，正面听筒的开槽位置要对应人耳接听时的贴合位置，背部摄像头的凸起高度要还原真机的实际落差，避免数模和实物出现尺寸偏差。从实际应用场景来看，这类精准的外观数模还可以用于展会展示的样机模型制作、电商产品的渲染素材制作，不需要拆解真机就能获得完整的外观数据，大幅降低前期素材制作的成本。
