Nexus5X智能手机外观结构三维数模

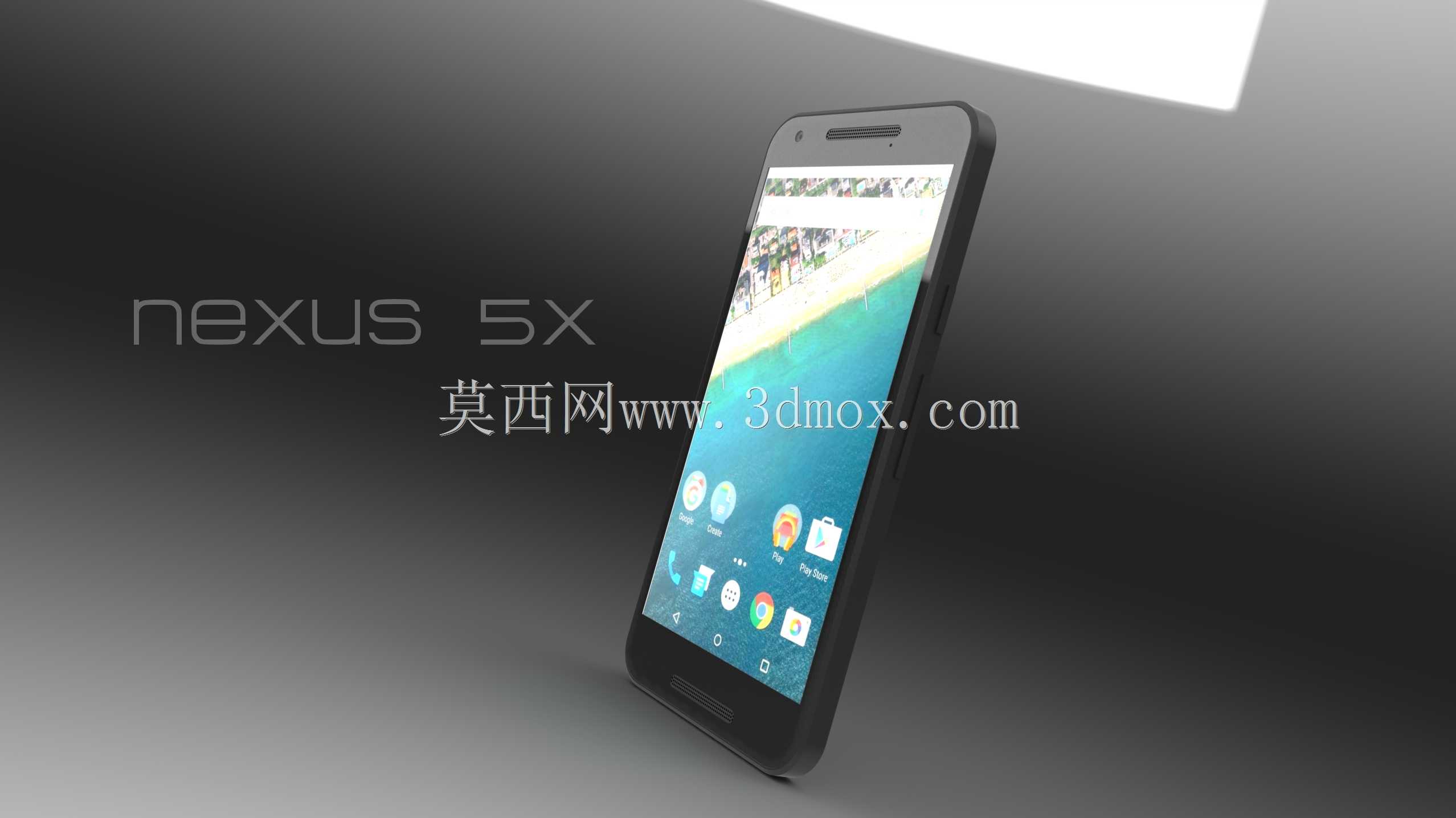

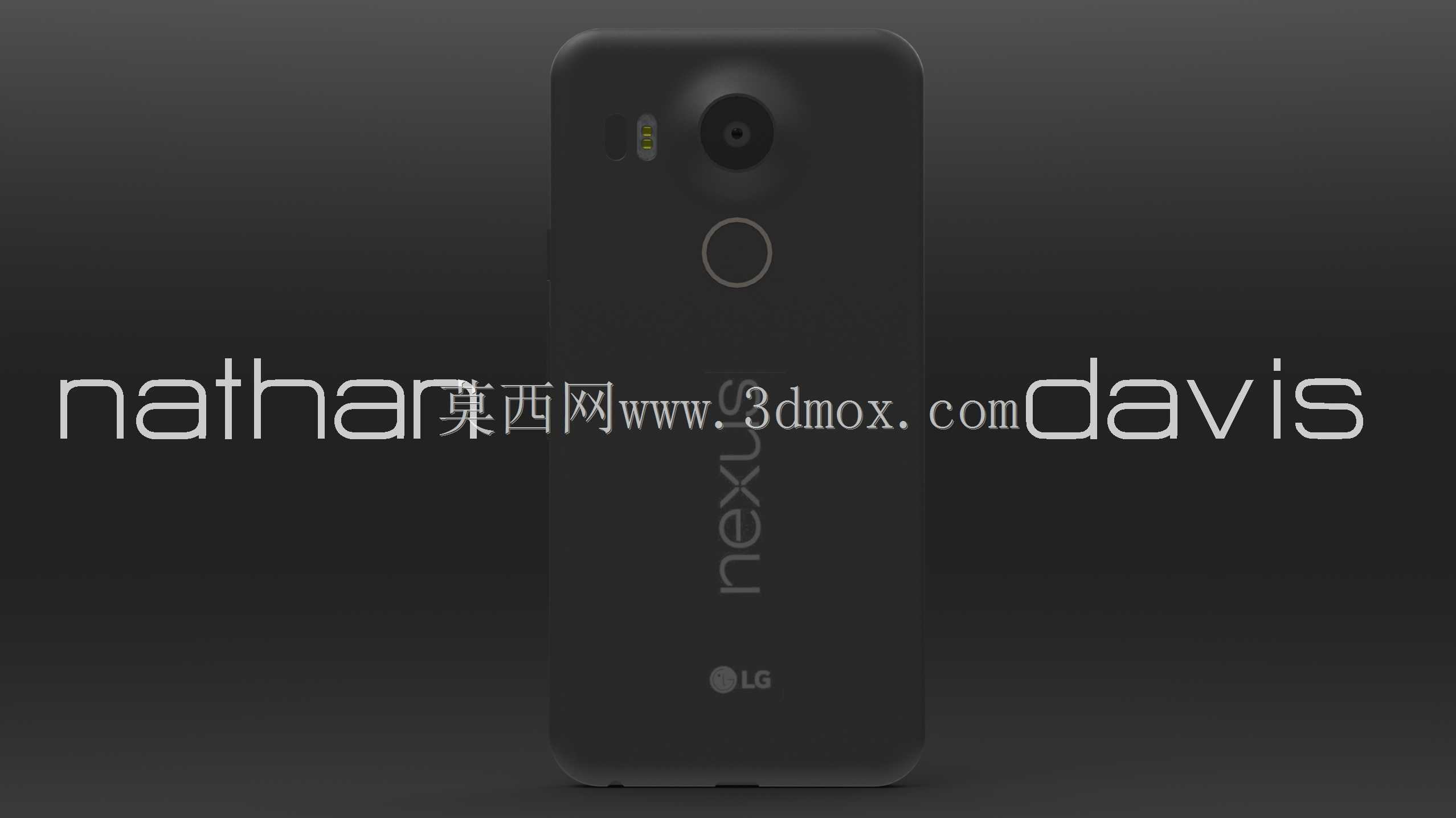

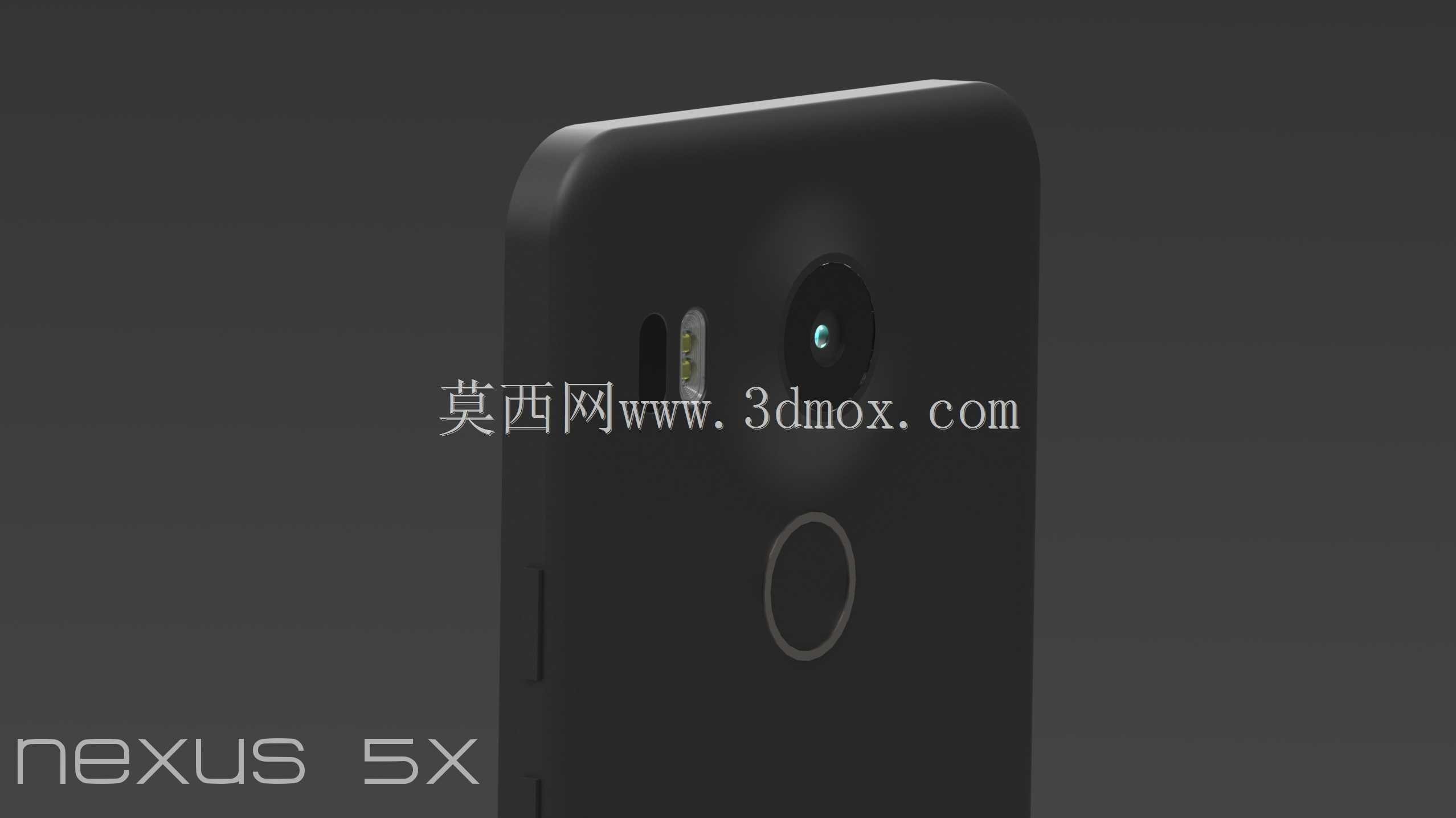

这款Nexus 5X的三维数模完整还原了量产机型的整机结构细节，建模过程中优先参考了消费电子行业手持终端的通用设计规范，兼顾外观曲面的流畅度与内部结构的装配合理性。从实际应用场景来看，该数模可用于手机配件开发环节的适配验证，比如保护壳开模前的贴合度校验、钢化膜的屏幕边缘弧度匹配、第三方充电配件的接口对位测试，也可用于数码产品展示场景的渲染素材制作，或是工业设计专业的手持设备人机交互教学案例。在功能特性还原上，数模完整呈现了机身正面的屏幕覆盖玻璃、顶部听筒开槽、前置摄像头开孔、底部虚拟按键区域的布局，背面的主摄像头凸起结构、指纹识别模块的凹陷位置、后置闪光灯的开孔尺寸，以及机身侧面的电源键、音量键的凸起高度与按压行程预留空间，底部的Type-C接口、扬声器开孔、麦克风拾音孔的排布位置都和量产机型保持一致，没有出现结构错位的问题。设计思路上，建模时优先处理了机身背部的大弧度曲面过渡，这部分是手持握持感的核心来源，曲面的曲率从机身中部向两侧边框逐渐收窄，保证单手握持时手掌与机身的贴合面积，同时控制了摄像头凸起的高度，避免平放时出现机身晃动的问题；边框部分采用了微弧倒角处理，没有使用尖锐的直角过渡，减少长期握持时的硌手感，屏幕与中框的衔接处预留了0.1mm的装配间隙，对应量产机型的泡棉胶粘贴空间，避免屏幕装配时出现挤压碎裂的风险。外形尺寸方面，数模严格还原了真机147mm的机身长度、72.6mm的机身宽度、7.9mm的机身厚度，屏幕尺寸对应5.2英寸的显示区域，屏幕黑边的宽度、上下额头的留白比例都和真机一致，安装边界上，机身所有外接开孔的位置公差控制在0.05mm以内，Type-C接口的内部深度预留了8mm的插接空间，满足常规数据线的插入需求，3.5mm耳机孔的位置（该机型未配备）无需额外预留，侧面按键的装配间隙预留了0.2mm的活动空间，保证按键按压时不会出现卡滞问题。对于结构设计从业者来说，这款数模可以参考其内部堆叠的空间分配逻辑，比如主板的L型布局如何给电池预留更大的容量空间，摄像头模组的凸起如何通过中框的结构加强来避免日常使用中的磕碰损坏，指纹识别模块的FPC走线如何避开电池区域减少信号干扰；对于配件厂商的结构工程师来说，数模的外表面精度足够支撑开模前的干涉检查，不需要额外逆向扫描真机就能完成保护壳、贴膜等配件的初步结构设计，减少前期开发的打样次数。
