复古计算机方形DIN电源插头防护盖结构

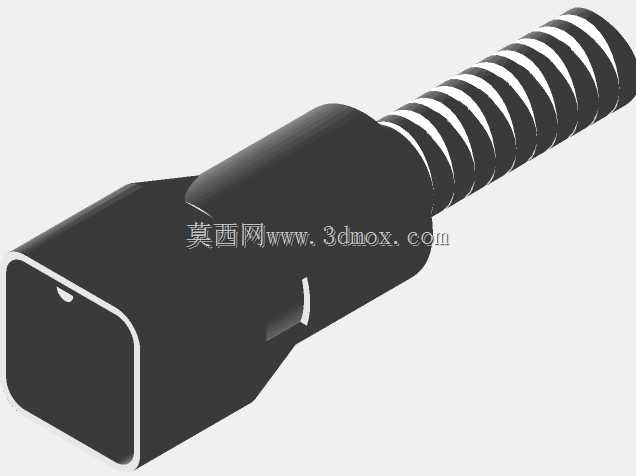

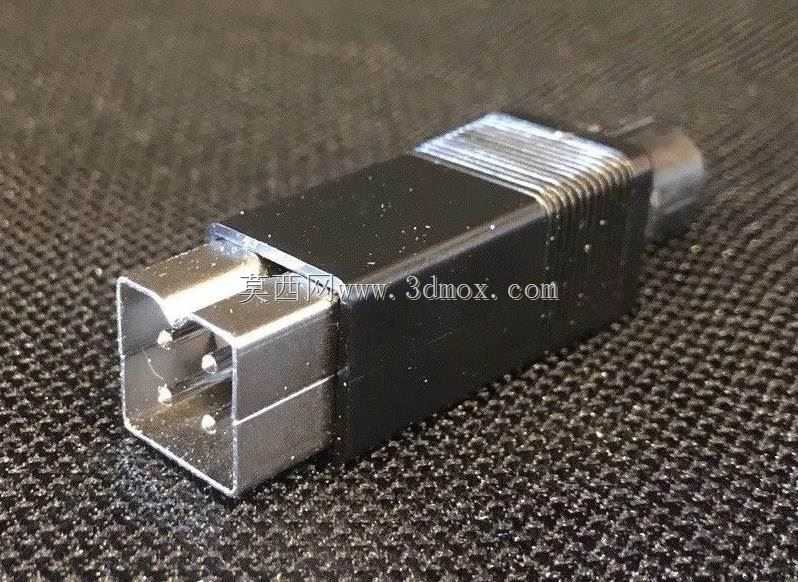

这款方形DIN电源插头防护盖，主要适配老式计算机设备的外接电源连接场景，针对早期方形DIN4规格插头尾部易断裂、插脚易积灰磕碰的痛点做了针对性结构优化，在复古电子设备维护、老旧外设修复的场景中实用性极强。从实际使用场景来看，这类方形DIN插头常见于早期家用计算机、专业外设的电源连接部位，原插头尾部的线缆出线位置没有应力释放结构，长期插拔弯折后很容易出现线缆外皮破损、内部线芯断裂的问题，不少留存至今的老式设备都因为这个部位损坏无法正常供电，更换整根电源线又会破坏设备的原装完整性，这款防护盖刚好可以在不改动原有插头主体的前提下，解决尾部应力集中的问题。设计上采用了和原插头外壳匹配的方形卡合结构，安装时不需要拆解原有插头的焊接部位，只需要将原有插头尾部的破损封盖取下，把焊接好线芯的插头主体卡入防护盖的定位槽内即可，内部的定位筋刚好贴合原插头的方形外壁，不会出现安装后晃动松脱的情况。尾部的螺旋状出线结构做了渐变的壁厚设计，靠近插头主体的部位壁厚更大，刚性更强，能够承担插拔时的侧向推力，往线缆末端方向壁厚逐渐减薄，柔性提升，能够适配线缆的小角度弯折，分散弯折时的应力，避免应力集中在插头和线缆的连接焊点处。安装边界上，防护盖的外部轮廓和原插头的方形外壳尺寸完全对齐，不会超出原插头的外形尺寸，插入设备端的DIN4插座时不会和插座周围的机壳结构产生干涉，尾部的螺旋段长度控制在合理范围，既能够覆盖线缆和插头连接的易损部位，又不会因为过长导致插头尾部过于僵硬影响布线。材质选择上适配常见的3D打印加工工艺，采用ABS材质打印时可以获得和原插头外壳接近的刚性，安装时的卡合力度合适，不会出现卡接过紧拆装困难或者过松容易脱落的问题；如果需要更优的耐弯折性能，也可以采用PETG材质加工，尾部螺旋段的抗疲劳弯折性能会有明显提升，适合需要频繁插拔移动的外设使用。实际装配过程中，防护盖的内部预留了足够的焊线空间，常规线径的电源导线穿入后不会出现挤压线芯的情况，出线口的圆角处理也避免了尖锐边缘割伤线缆外皮，长期使用也不会出现外皮磨损的问题。对于复古电子设备维修爱好者来说，这款结构不需要开模，小批量3D打印即可使用，能够很好地还原老式设备的原装外观，同时解决原设计的结构缺陷，在老旧电气配件的修复替换场景中，能够大幅降低维修成本，保留原有设备的完整性。
