工业设备用圆盘式橡胶缓冲箱脚结构

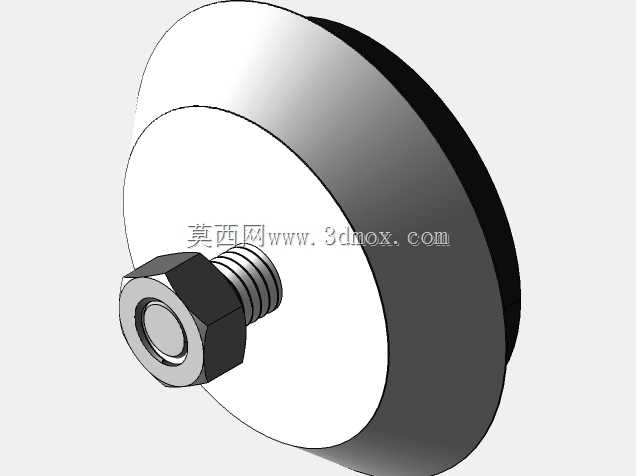

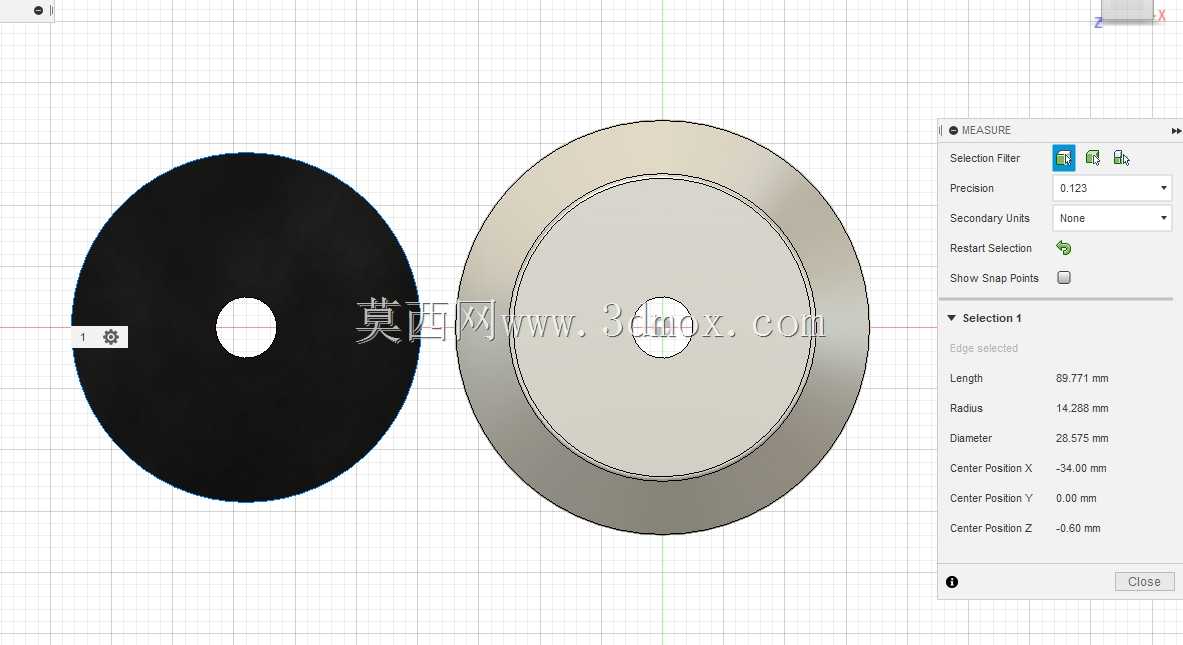

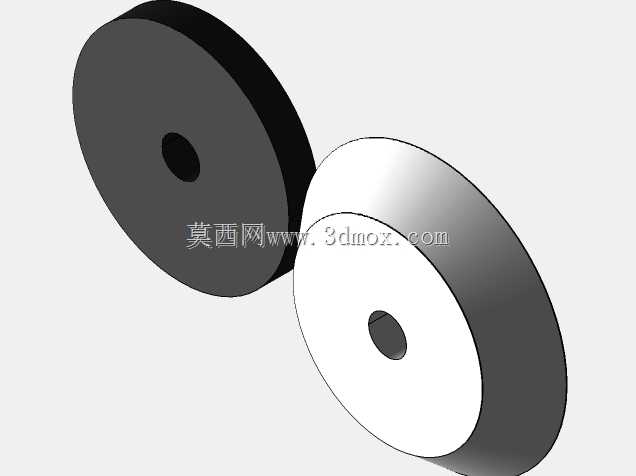

这类圆盘式箱脚常应用在各类工业箱体、小型设备机架、仓储周转箱的底部支撑场景，日常产线里的电控柜、工具存储柜、小型检测设备台架底部都能见到这类部件的身影，核心作用是在设备与安装地面之间形成缓冲隔层，避免金属箱体直接接触地面造成漆面磨损，同时抵消设备运行时产生的小幅振动，降低振动传递到地面产生的噪音，也能避免地面的潮气直接侵蚀箱体底部金属板材。从结构设计来看，这款箱脚采用圆盘式扁平结构，主体分为金属衬盘与橡胶缓冲层两部分，中心预留的通孔用于穿装固定螺栓，安装时可以直接通过螺栓将箱脚锁紧在箱体底部的预设安装孔位上，不需要额外设计复杂的卡扣结构，拆装更换都十分便捷。设计时特意将橡胶部分做了1/8比例的结构分区，这种分区设计一方面可以让橡胶层在承受压力时拥有更均匀的形变空间，不会因为局部受压过大出现橡胶层开裂、脱落的问题，另一方面也能在设备出现小幅偏移时，通过橡胶层的剪切形变吸收位移量，避免固定螺栓受到额外的剪切力出现断裂。从安装边界来看，圆盘式的外形让支撑面的受力分布更均匀，相比支脚式的结构，同等直径下的接触面积更大，单位面积的地面压强更小，即使在环氧地坪、木质地板这类偏软的地面上使用，也不会因为局部压力过大压出凹痕。中心安装孔的尺寸适配常规的箱体固定螺栓规格，安装时不需要对箱体底部的原有安装孔做二次扩孔或者改孔，直接替换原有老化的箱脚即可完成维护。橡胶层的厚度经过匹配设计，既能够保证足够的缓冲行程，吸收设备运行时的高频小幅振动，也不会因为橡胶层过软导致设备放置后出现倾斜、晃动的问题，金属衬盘的存在则可以将螺栓的锁紧力均匀分散到整个橡胶接触面，避免锁紧时螺栓压力集中造成橡胶局部压溃。在实际选型应用中，这类箱脚不需要搭配额外的调节结构，适合放置在地面平整度较好的车间、仓储区域，单只箱脚的承重范围可以覆盖常规小型工业箱体的承重需求，多只配套使用时可以为整个箱体提供稳定的底部支撑，橡胶接触面的摩擦系数较高，也能避免设备受到外力碰撞时出现不必要的滑移。建模过程中需要重点关注橡胶层与金属衬盘的配合公差，橡胶部分因为存在形变余量，装配间隙的设置要比金属件配合稍大，避免长期受压后橡胶膨胀出现与金属盘脱开的问题，中心通孔的同轴度也需要控制在合理公差范围内，保证安装时螺栓可以顺利穿过，不会出现孔位偏斜导致安装困难的情况。
