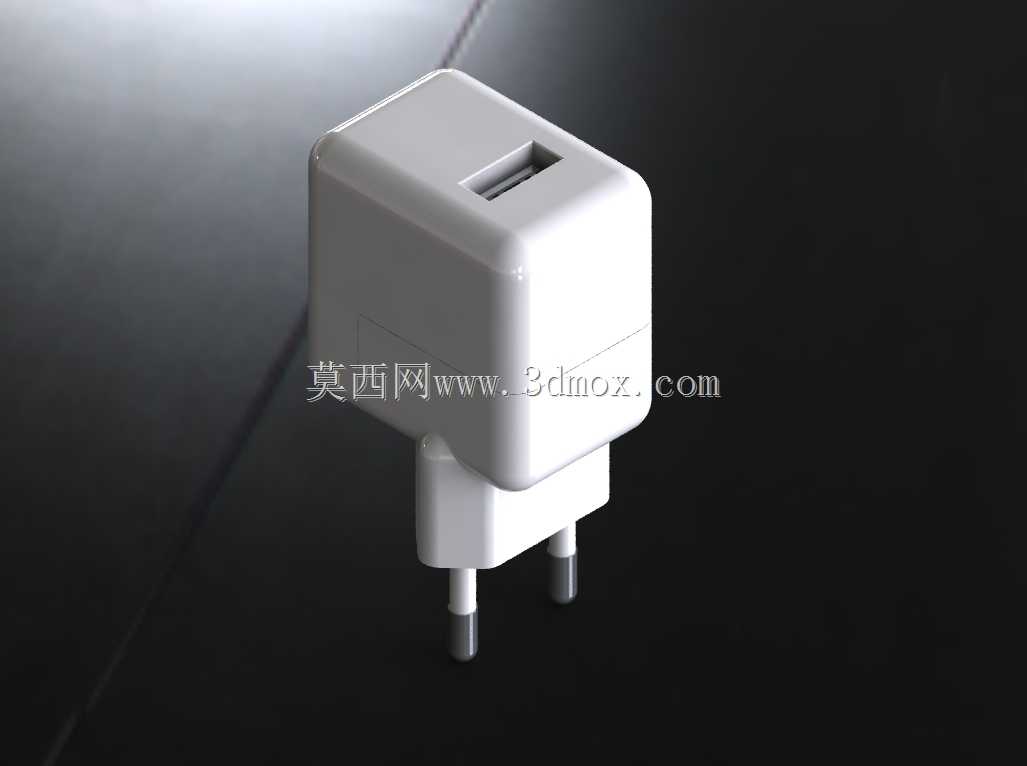

欧规插脚USB接口手机充电适配器结构

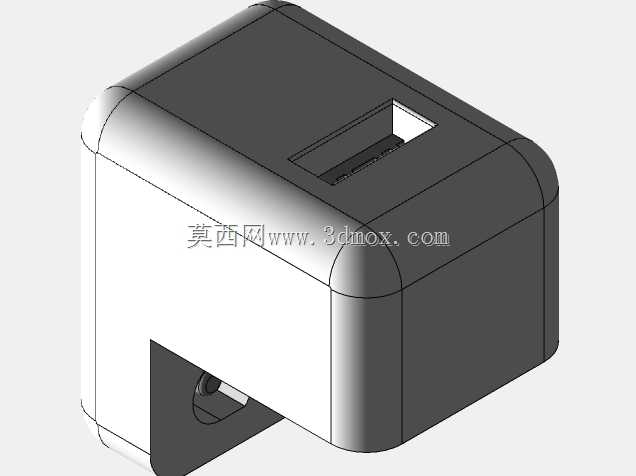

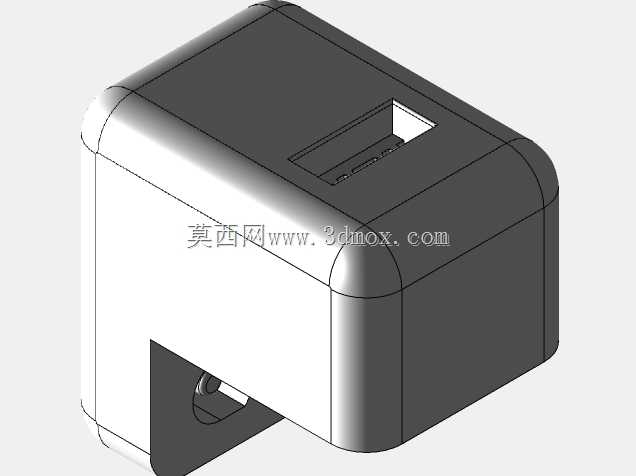

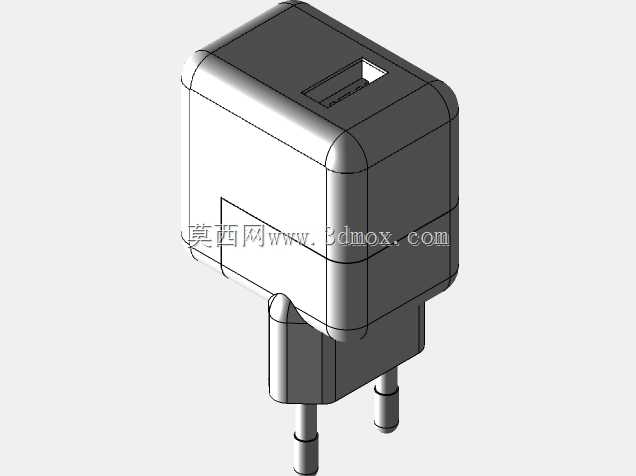

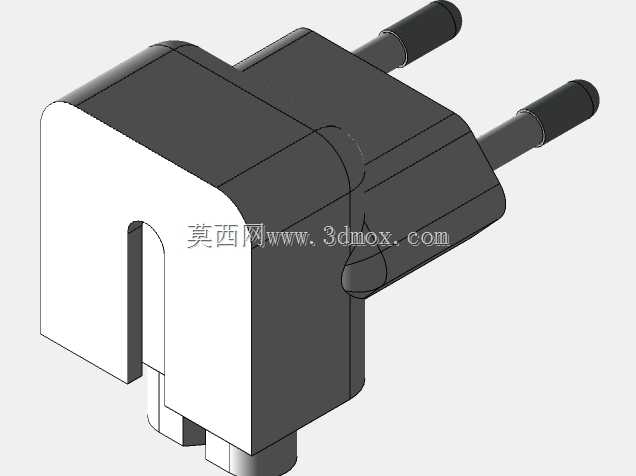

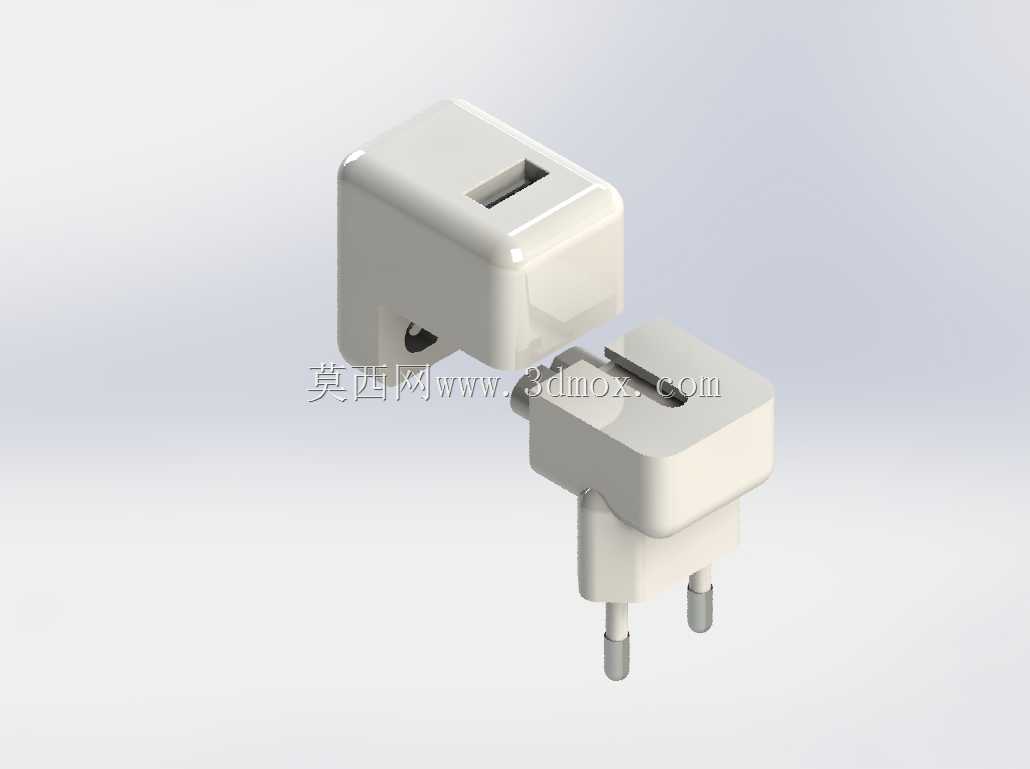

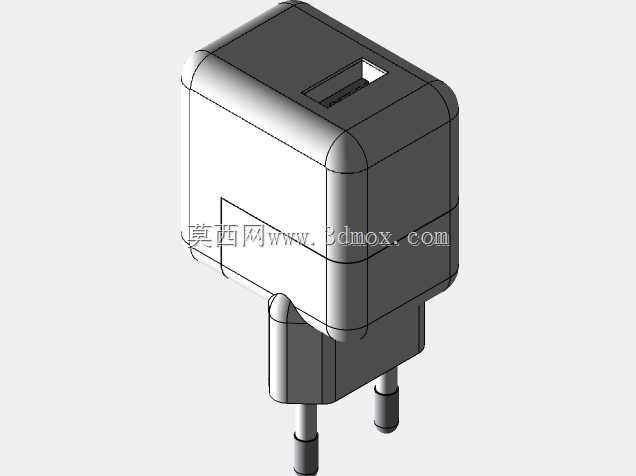

这款充电适配器的三维结构完全围绕日常便携充电场景做落地设计，首先从安装边界来看，整体采用方正弧边的立方体壳体，边角做R2.5的圆角过渡，既避免注塑成型后的尖角应力集中，也能在用户插拔时减少硌手感，整体外轮廓尺寸控制在40mm见方的范围内，插脚突出壳体端面12mm，插入墙面插座后不会过多占用相邻插孔的空间，适配常规86型墙面插座的孔位间距，不会出现插了这个充电器就挡住旁边插孔的常见问题。从功能特性来看，壳体内部预留了AC-DC降压电路的安装腔，插脚采用铜包钢材质，插入端做圆弧导向处理，插拔时的顺滑度更好，同时插脚与壳体的衔接处做了防拉脱的卡位结构，避免长期插拔后插脚松动移位。输出端设置标准USB-A接口，接口位置在壳体侧面居中处，接口周围做0.8mm的凸台防护，避免数据线插拔时接口边缘被反复摩擦掉漆，也能提升接口与壳体的连接强度。设计思路上完全遵循消费类电源产品的安规要求，高压插脚区域与低压USB输出区域之间预留了2mm的绝缘隔离筋位，壳体上下盖采用超声波焊接的扣位结构，不需要额外打螺丝就能实现紧密扣合，既提升装配效率，也能避免日常使用中缝隙进灰进水。实际使用场景覆盖日常居家、办公桌面、差旅出行等多种环境，壳体表面做细晒纹处理，不容易残留指纹和划痕，整体重量控制在30g以内，放在口袋或者背包里不会有明显的坠重感。结构建模时充分考虑了注塑成型的工艺要求，所有壳体壁厚均匀控制在1.8mm，没有出现壁厚突变的位置，避免注塑时产生缩痕、缺胶等缺陷，插脚的固定位置做了定位柱设计，装配时可以直接卡入定位，不需要额外调整位置，提升生产线的装配效率。USB接口的固定位预留了0.1mm的装配公差，兼容不同厂商生产的标准USB母座，不会出现装配过紧或者松动的问题。壳体内部还预留了散热槽的位置，电路工作时产生的热量可以通过壳体内部的空气对流缓慢散出，避免长时间充电时壳体表面温度过高。插脚的间距完全符合欧规插座的标准尺寸，插入后接触面积足够，不会出现接触不良打火的问题，插脚根部做了加大的法兰结构，提升插脚的抗弯折能力，即使不小心碰到充电器也不容易把插脚掰弯。
