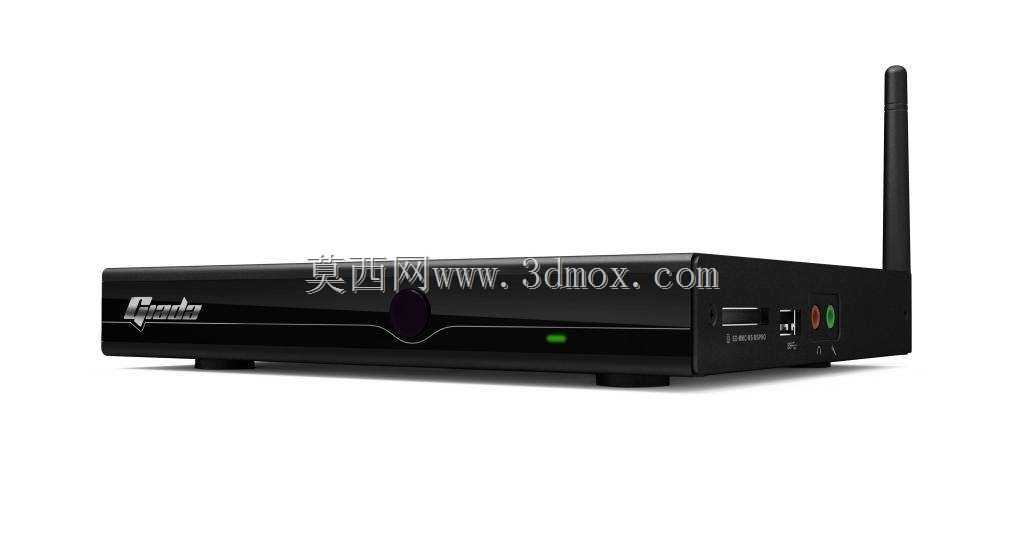

Giada i53b迷你电脑主机外壳结构设计

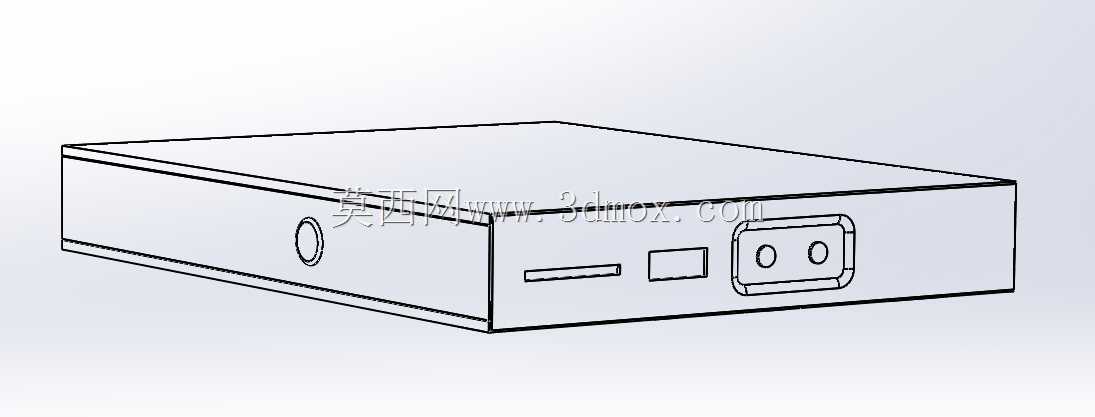

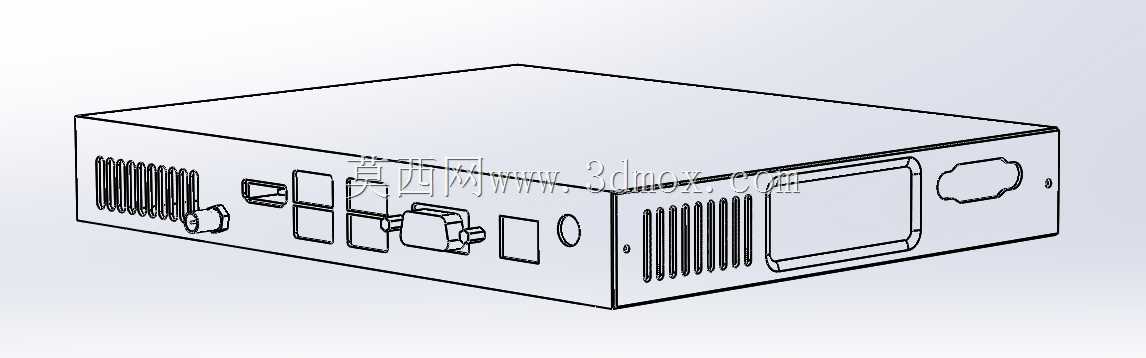

这款迷你电脑主机外壳的结构设计，首先要匹配紧凑空间下的部署需求，这类小型主机常被用在办公桌面工位、数字标牌播放终端、工业控制前端、家庭影音播放节点等场景，不同场景对安装方式的要求差异较大，因此外壳在设计时预留了壁挂安装孔位、桌面平放的防滑脚垫安装位，同时兼顾立式摆放的重心平衡，避免小尺寸设备在布线拉扯时出现倾倒。从功能特性来看，外壳侧面预留了全系列接口的对位开孔，包含音视频接口、数据传输接口、网络接口，同时为外置WiFi天线预留了固定安装位，保证信号传输不受金属壳体的屏蔽影响；前面板区域预留了状态指示灯的透光位、红外接收窗口，方便用户在不接触主机背面接口的情况下完成基础状态查看与遥控操作。设计思路上优先考虑壳体的散热风道走向，因为小体积主机内部元件排布紧凑，外壳的进风、出风开孔位置要和内部散热鳍片、风扇的风道完全对齐，避免出现热风在壳体内循环的问题，同时壳体的拼接缝隙做了错位咬合设计，既可以减少内部电磁辐射的外泄，也能提升壳体整体的结构强度，减少轻薄壳体受挤压产生的形变。外形尺寸方面，整体控制在手掌可托举的大小，长宽尺寸不超过常规A5纸张的幅面，高度控制在3厘米以内，安装边界上要考虑周边接口插拔的操作空间，比如侧面的USB接口区域预留了足够的手指操作余量，不会因为壳体边缘遮挡导致大尺寸U盘无法正常插入；背面的接口区域和墙面、支架之间预留了1厘米以上的布线空间，避免线材弯折角度过大影响使用寿命。壳体的材质选用上兼顾轻量化与结构刚性，上盖采用高光处理的塑料材质，底座采用加纤材质提升承重能力，内部的主板固定柱和壳体一体注塑成型，减少额外金属固定件的使用，既可以控制整体重量，也能简化装配流程，在批量生产时可以有效降低组装工时。壳体的边角全部做了R角圆弧处理，避免安装维护时锋利边角划伤操作人员，同时天线的固定座做了防转结构，避免天线转动时带动内部连接线出现松脱。
