四工位VH型板对线连接器结构设计

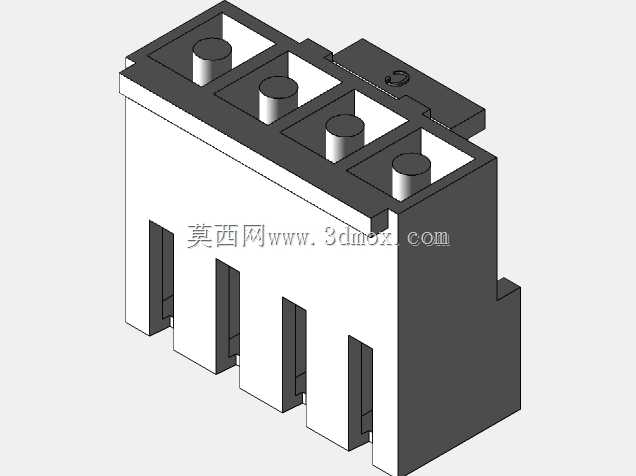

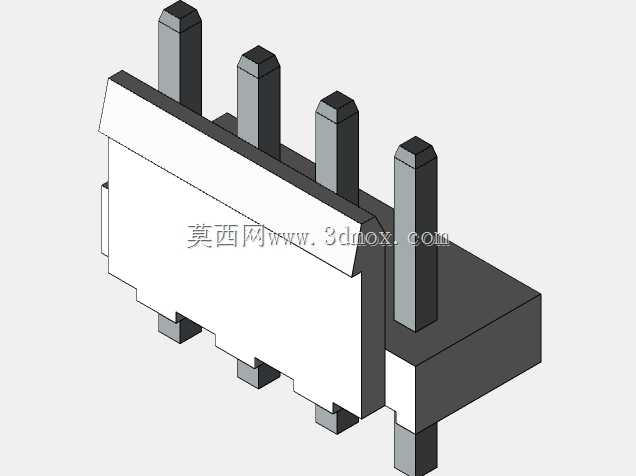

这款VH型连接器属于板对线类接插件范畴，在工业控制板卡、小功率电源模块、家电内部控制回路、低压配电信号传输场景中应用广泛，主要承担电路板与外部线束之间的电流、信号传输衔接功能，额定适配常规低压直流或工频交流小电流回路，是电子设备内部布线环节常用的互联部件。从结构设计来看，该款为4Pin规格，塑壳主体采用卡扣式防呆结构，顶部设置四个圆柱形定位凸台，可在与板端针座对接时实现精准导向，避免插针错位导致的接触不良或针脚弯折问题；塑壳侧面设置的卡扣锁止结构，对接完成后可与板端座体卡合，在设备受振动、小幅冲击的工况下不会出现松脱，保障接触可靠性。塑壳内部的端子腔采用独立分隔设计，每个腔室对应一个压接端子位，相邻腔室之间设置绝缘隔筋，可避免相邻端子间出现电弧爬电问题，满足低压电气间隙的安全要求；端子插入方向设置防退卡扣结构，线束压接端子插入塑壳后会被卡扣锁止，正常拉扯线束不会导致端子从塑壳中脱出，降低后期维护的故障概率。安装边界方面，该连接器塑壳采用直插式安装结构，对接端的外形轮廓规整，板端焊盘布局需匹配四个针脚的间距，塑壳本体的安装高度适配常规板上布线的空间要求，不会与周边高度较低的贴片元件产生干涉；塑壳尾部的线束入口做了倒角导向处理，压接好端子的线束可顺畅插入腔室，组装时无需额外扩孔处理，能提升产线组装效率。设计过程中重点考量了量产注塑的工艺可行性，塑壳外壁的拔模斜度设置合理，无倒扣、薄钢等注塑缺陷结构，开模时可采用常规两板模结构生产，无需复杂抽芯结构，能有效控制量产的模具成本与成型周期；塑壳表面无多余装饰结构，所有棱角均做了R0.3以上的圆角处理，既可以避免组装时划伤操作人员，也能减少注塑过程中应力集中导致的塑壳开裂问题。在实际选型应用中，该款连接器适配标准VH系列压接端子，线束压接后需做拉拔力测试，确保端子与线束的结合力满足行业标准，对接时需确认定位凸台与板端座的导向槽对齐后再施加按压力，避免暴力插装导致塑壳破裂或针脚变形。
